Jaki rozstaw rur podłogówki: 10, 15 czy 20 cm

Jaki rozstaw rur podłogówki wybrać?

Najprościej można przyjąć:

• 10 cm – gdy potrzebna jest duża wydajność powierzchni, podłogówka ma pracować z możliwie niską temperaturą wody albo występuje strefa o zwiększonych stratach ciepła;
• 15 cm – rozsądny kompromis między wydajnością, równomiernością grzania i ilością potrzebnej rury;
• 20 cm – rozwiązanie dla pomieszczeń o niewielkim obciążeniu cieplnym, jeśli obliczenia potwierdzają, że taki rozstaw zapewni wymaganą moc.

Nie należy natomiast stosować zasady „10 cm w łazience, 15 cm w salonie, 20 cm w sypialni” bez uwzględnienia samego budynku. Dwa salony o tej samej powierzchni mogą wymagać zupełnie innego rozstawu, jeśli jeden ma duże przeszklenia i ściany zewnętrzne, a drugi znajduje się wewnątrz dobrze ocieplonego domu.

Dobrym przykładem jest poradnik projektowy Purmo, w którym jako założenia przykładowego projektu zastosowano 200 mm w salonach i sypialniach, 150 mm w kuchniach i korytarzach oraz 100 mm w łazienkach. Są to jednak założenia do konkretnej procedury projektowej, a nie uniwersalna tabela do kopiowania do każdego domu.

Rozstaw 10, 15 czy 20 cm – czym różnią się te warianty?

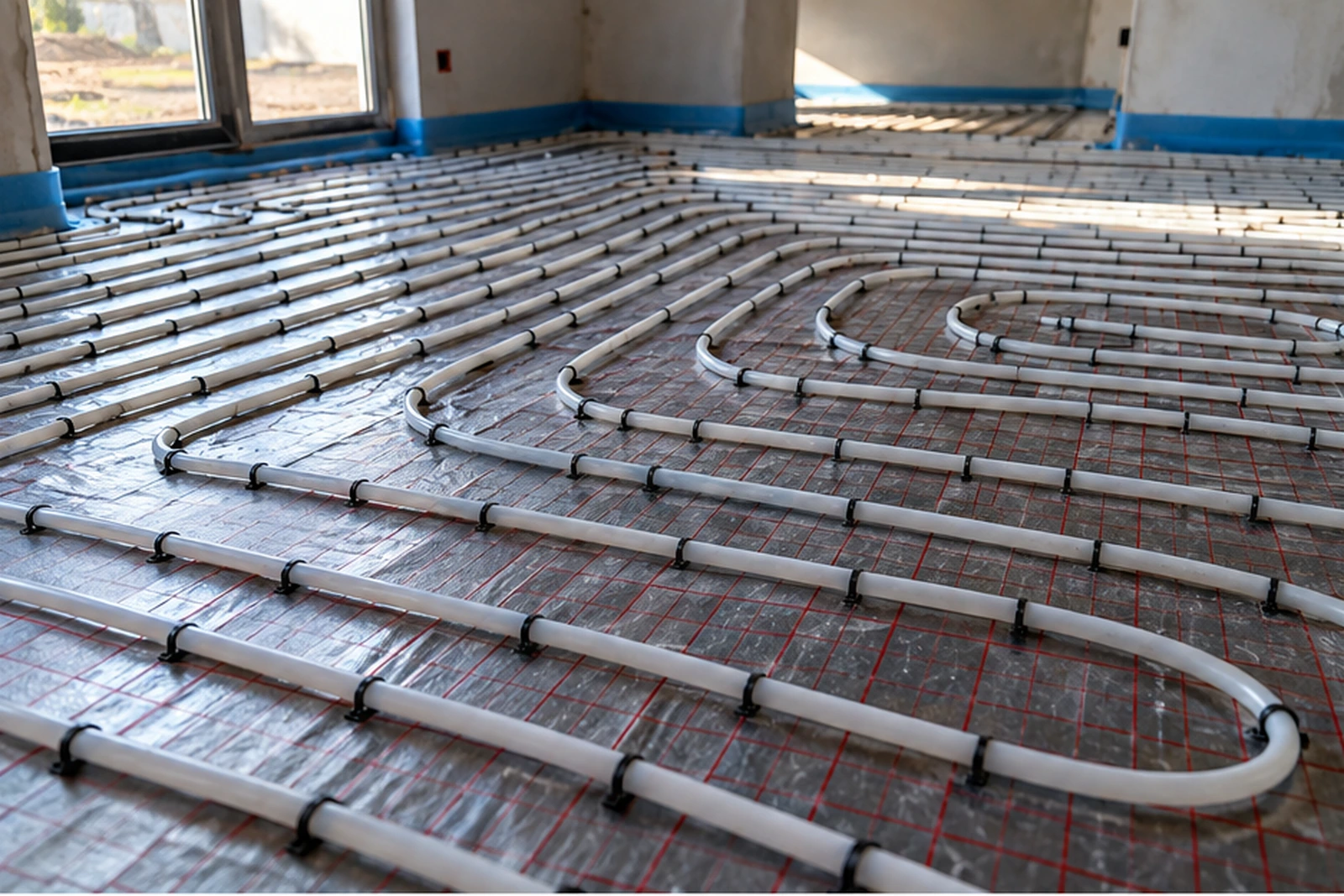

Im mniejsza odległość między przewodami, tym bardziej równomiernie rozkłada się temperatura powierzchni podłogi. Jednocześnie na każdy metr kwadratowy przypada więcej rury.

Gęstszy rozstaw może również pozwolić uzyskać wymaganą moc przy niższej temperaturze czynnika grzewczego. Jest to szczególnie istotne w instalacjach niskotemperaturowych, na przykład współpracujących z pompą ciepła.

Nie oznacza to jednak, że zmniejszenie rozstawu z 20 do 10 cm automatycznie podwoi moc ogrzewania. Przepływ ciepła ograniczają również jastrych, wykończenie podłogi i dopuszczalna temperatura jej powierzchni. Dokumentacja techniczna producentów pokazuje, że charakterystyki mocy zmieniają się wraz z rozstawem, ale zależą równocześnie od różnicy temperatur oraz oporu cieplnego warstw podłogi.

Rozstaw rur	Co daje	Główne ograniczenie	Orientacyjna ilość rury na 1 m²*
10 cm	bardzo równomierne grzanie, możliwość uzyskania większej wydajności	dużo rury i dłuższe pętle	ok. 10 m
15 cm	dobry kompromis między wydajnością i ilością rury	nadal wymaga sprawdzenia obciążenia cieplnego	ok. 6,7 m
20 cm	mniejsze zużycie rury i prostszy podział instalacji	mniejsza wydajność powierzchni przy tych samych parametrach wody	ok. 5 m

*Wartości wynikają z samej geometrii rozstawu i służą do wstępnego oszacowania. Trzeba doliczyć podejścia do rozdzielacza, łuki i rzeczywisty przebieg pętli.

Kiedy warto zastosować rozstaw 10 cm?

Rozstaw 10 cm ma sens przede wszystkim wtedy, gdy z niewielkiej powierzchni trzeba odebrać większą moc grzewczą. Może być potrzebny w łazience, przy dużych przeszkleniach albo w części pomieszczenia położonej przy zimnej przegrodzie zewnętrznej.

Drugim powodem jest instalacja projektowana na bardzo niskie parametry wody. Gęściej rozmieszczone przewody ułatwiają przekazywanie ciepła do jastrychu, dlatego w określonych warunkach tę samą wymaganą moc można osiągnąć przy niższej temperaturze czynnika.

Nie należy jednak zagęszczać rur „na wszelki wypadek”. Przy rozstawie 10 cm na 20 m² aktywnej powierzchni wychodzi teoretycznie około 200 metrów rury, jeszcze przed uwzględnieniem podejść do rozdzielacza. Powierzchnia będzie więc wymagała podziału na odpowiednio dobrane pętle.

Długości obiegów nie powinno się ustalać według jednej internetowej reguły typu „maksymalnie 100 metrów”. Dopuszczalna długość zależy między innymi od średnicy rury, wymaganego przepływu, strat ciśnienia, rozdzielacza i możliwości pompy. Dlatego podział pętli trzeba sprawdzić hydraulicznie.

Gęstszy rozstaw przy oknie nie musi obejmować całego pokoju

Jeżeli największe straty występują tylko przy dużym przeszkleniu lub ścianie zewnętrznej, rozwiązaniem może być strefa brzegowa z mniejszym rozstawem rur, podczas gdy w pozostałej części pomieszczenia zastosuje się większy odstęp.

Takie rozwiązanie przewidują systemy projektowania ogrzewania powierzchniowego. Norma EN 1264 i dokumentacje producentów pozwalają dla stref brzegowych przyjmować inną temperaturę graniczną powierzchni niż dla stref stałego przebywania ludzi.

Nie oznacza to jednak, że przy każdym oknie trzeba automatycznie ścisnąć rurę do 10 cm. Najpierw powinno być znane lokalne obciążenie cieplne.

Czy rozstaw 15 cm jest najbardziej uniwersalny?

Spośród trzech rozpatrywanych wartości 15 cm jest najbardziej kompromisowym rozwiązaniem, ponieważ nie wymaga tak dużej ilości rury jak 10 cm, a jednocześnie zapewnia gęstsze pokrycie powierzchni niż 20 cm.

Nie należy jednak mylić „uniwersalnego kompromisu” z wartością projektową.

Jeśli dobrze ocieplone pomieszczenie potrzebuje niewielkiej ilości ciepła, rozstaw 15 cm może być niepotrzebnie gęsty. Z kolei pomieszczenie z dużymi stratami przez przeszklenia może wymagać 10 cm lub innego rozwiązania.

W praktyce przed zatwierdzeniem 15 cm trzeba znać przynajmniej:

• projektowe zapotrzebowanie pomieszczenia na ciepło,
• powierzchnię podłogi, na której rzeczywiście można ułożyć instalację,
• rodzaj wykończenia podłogi,
• zakładaną temperaturę zasilania i powrotu,
• średnicę rury,
• długość i układ pętli.

Duże znaczenie ma szczególnie powierzchnia czynna. Jeśli część pomieszczenia zostanie wyłączona spod ogrzewania, pozostała powierzchnia musi przekazać tę samą wymaganą ilość energii, a więc jej obciążenie jednostkowe wzrośnie.

Kiedy wystarczy rozstaw 20 cm?

Rozstaw 20 cm może być poprawnym rozwiązaniem, jeżeli pomieszczenie ma małe straty ciepła, dużą powierzchnię czynną i korzystne warstwy podłogi.

Nie jest więc z definicji „za rzadki”.

System Uponor Tecto przewiduje między innymi rozstawy 10, 15, 20, 25 i 30 cm, przy czym producent jednoznacznie zaznacza, że wybór odstępu zależy od wymagań grzewczych lub chłodniczych.

Przy 20 cm trzeba jednak dokładniej sprawdzić, czy dostępna moc wystarczy podczas projektowych mrozów. Zwiększanie później temperatury zasilania nie zawsze jest dobrym rozwiązaniem. Może pogorszyć warunki pracy źródła niskotemperaturowego, a ograniczeniem pozostaje również dopuszczalna temperatura powierzchni podłogi.

Zgodnie z PN-EN 1264 dokumentacja REHAU podaje maksymalną temperaturę powierzchni 29°C w strefie pobytowej, 33°C w łazience oraz 35°C w strefie brzegowej. Podobne wartości przytacza KAN-therm.

Nie można więc kompensować dowolnie dużego rozstawu coraz wyższą temperaturą wody.

Ile rury potrzeba przy rozstawie 10, 15 i 20 cm?

Do wstępnego oszacowania ilości materiału można wykorzystać prostą zależność:

długość rury na 1 m² ≈ 1 / rozstaw w metrach

Daje to:

• 0,10 m → około 10 m rury/m²,
• 0,15 m → około 6,7 m rury/m²,
• 0,20 m → około 5 m rury/m².

Dla przykładowej aktywnej powierzchni 20 m² będzie to teoretycznie:

• rozstaw 10 cm – około 200 m rury,
• rozstaw 15 cm – około 134 m rury,
• rozstaw 20 cm – około 100 m rury.

To nie są jeszcze długości gotowych pętli. Trzeba doliczyć dojście od rozdzielacza, powrót, łuki oraz zaplanować podział obiegów.

Właśnie dlatego pozornie niewielka zmiana z 15 na 10 cm mocno wpływa na koszt i hydraulikę instalacji. Na powierzchni 20 m² oznacza w przybliżeniu o 66 metrów więcej rury jeszcze przed uwzględnieniem podejść.

Rodzaj podłogi może zmienić wymagany rozstaw

Płytki ceramiczne i kamień zwykle dobrze przekazują ciepło. Większego oporu cieplnego mogą natomiast dostarczać panele, deski, wykładziny czy zastosowane pod nimi warstwy.

Dlatego nie wystarczy spojrzeć wyłącznie na rozstaw przewodów. Im większy opór cieplny warstwy nad rurą, tym trudniej przekazać ciepło do pomieszczenia.

W dokumentacji Purmo moc ogrzewania podłogowego dobiera się właśnie z uwzględnieniem oporu warstwy wykończeniowej, rozstawu rur i temperatur czynnika.

Przed montażem paneli lub podłogi drewnianej trzeba dodatkowo sprawdzić wymagania producenta wykończenia dotyczące ogrzewania podłogowego. Dotyczy to zarówno dopuszczalnej temperatury, jak i oporu cieplnego całego zestawu.

Najczęstszy błąd: wybieranie rozstawu bez obliczenia strat ciepła

Pytanie „jaki rozstaw rur podłogówki” często zaczyna się od wyboru między 10, 15 a 20 cm. Projekt powinien jednak powstawać w odwrotnej kolejności.

Najpierw ustala się, ile ciepła potrzebuje pomieszczenie. Następnie sprawdza się aktywną powierzchnię podłogi, konstrukcję posadzki i parametry czynnika. Dopiero na tej podstawie można dobrać rozstaw.

Przykładowo pomieszczenie potrzebujące 1200 W i mające 20 m² aktywnej podłogi wymaga średnio 60 W/m². Jeżeli jednak rurę można ułożyć tylko na 15 m², wymagana wydajność powierzchni czynnej wzrasta do 80 W/m².

Takiej różnicy nie pokaże prosta tabela „salon 15 cm, sypialnia 20 cm”.

W przypadku nowej instalacji najlepiej więc potraktować 10, 15 i 20 cm jako możliwe warianty projektowe, a nie trzy gotowe przepisy. Przy braku obliczeń 15 cm może być rozsądnym punktem wyjścia do wstępnego kosztorysu, ale przed zalaniem rur jastrychem rozstaw, długości pętli i wymagane przepływy powinny zostać zweryfikowane dla konkretnego budynku.

Źródła

• Purmo – „Poradnik techniczny. Systemy ogrzewania i chłodzenia płaszczyznowego”.
• REHAU – „Informacja techniczna. Ogrzewanie i chłodzenie płaszczyznowe”.
• KAN-therm – poradnik projektowania ogrzewania płaszczyznowego, wydanie 2026.
• Uponor – „Klett underfloor heating/cooling – Technical information”.
