Pętla podłogówki nie grzeje? Nie zwiększaj od razu przepływu
Gdy jedna pętla podłogówki nie grzeje, nie zwiększaj od razu nastawy przepływomierza ani biegu pompy. Rotametr nie wytwarza przepływu — tylko go wskazuje i, zależnie od konstrukcji, ogranicza. Jeżeli zawór pętli jest zamknięty, siłownik nie dostał sygnału albo w rurze znajduje się korek powietrzny, większa nastawa nie usunie przyczyny. Najpierw sprawdź sterowanie, otwarcie obiegu i zachowanie obu rur.
Dlaczego podnoszenie przepływu może pogorszyć sytuację
Przepływy w rozdzielaczu są od siebie zależne. Mocniejsze otwarcie jednego obiegu lub zwiększenie ciśnienia pompy może odebrać część dostępnego przepływu innym pętlom. W efekcie chłodny obszar nie musi się nagrzać, za to pojawią się nowe różnice temperatur albo hałas.
Ponadto próba obrócenia zapieczonego przepływomierza z dużą siłą grozi uszkodzeniem jego korpusu lub uszczelnienia. Nie wymuszaj ruchu przezroczystej części i nie odkręcaj jej na napełnionej instalacji. Najpierw ustal, czy wskaźnik pokazuje rzeczywisty brak przepływu, czy sam się zablokował.
Warto też oddzielić „zimną podłogę” od „zimnej pętli”. Posadzka nagrzewa się wolno i jej powierzchnia nie zawsze jest wyraźnie ciepła w dotyku. Natomiast pętla bez przepływu zwykle daje spójny zestaw objawów: brak wskazania na rotametrze, chłodny powrót i brak reakcji po dłuższym żądaniu ciepła.
Diagnostyka jednej pętli bez zgadywania
Przed rozpoczęciem sfotografuj nastawy rozdzielacza i znajdź oznaczenie pomieszczenia. Nie zakładaj, że podpis pod siłownikiem jest poprawny. Jeżeli to możliwe, zmień nastawę termostatu tylko w podejrzanej strefie i obserwuj, który siłownik reaguje.
- Upewnij się, że źródło ciepła pracuje, belka zasilająca jest ciepła, a sąsiednie pętle mają przepływ. Jeżeli nie działa kilka obiegów, wróć do diagnostyki całego rozdzielacza.
- Wywołaj żądanie ciepła z termostatu przypisanego do pomieszczenia. Sprawdź stan sterownika i odczekaj czas otwierania podany dla siłownika. Siłownik termoelektryczny potrzebuje czasu; zapalona dioda nie potwierdza jeszcze mechanicznego otwarcia zaworu.
- Jeżeli instrukcja systemu dopuszcza zdjęcie siłownika, najpierw odłącz zasilanie listwy i potwierdź brak napięcia. Nie wykonuj prac elektrycznych bez kwalifikacji. Po zdjęciu nie odkręcaj wkładu zaworu; sprawdza się wyłącznie krótki ruch trzpienia przewidziany przez producenta.
- Obejrzyj zawory odcinające i regulator danej pętli. Porównaj je z sąsiednimi obiegami, ale nie kopiuj ich nastaw. Sprawdź, czy nic nie pozostało zamknięte po serwisie.

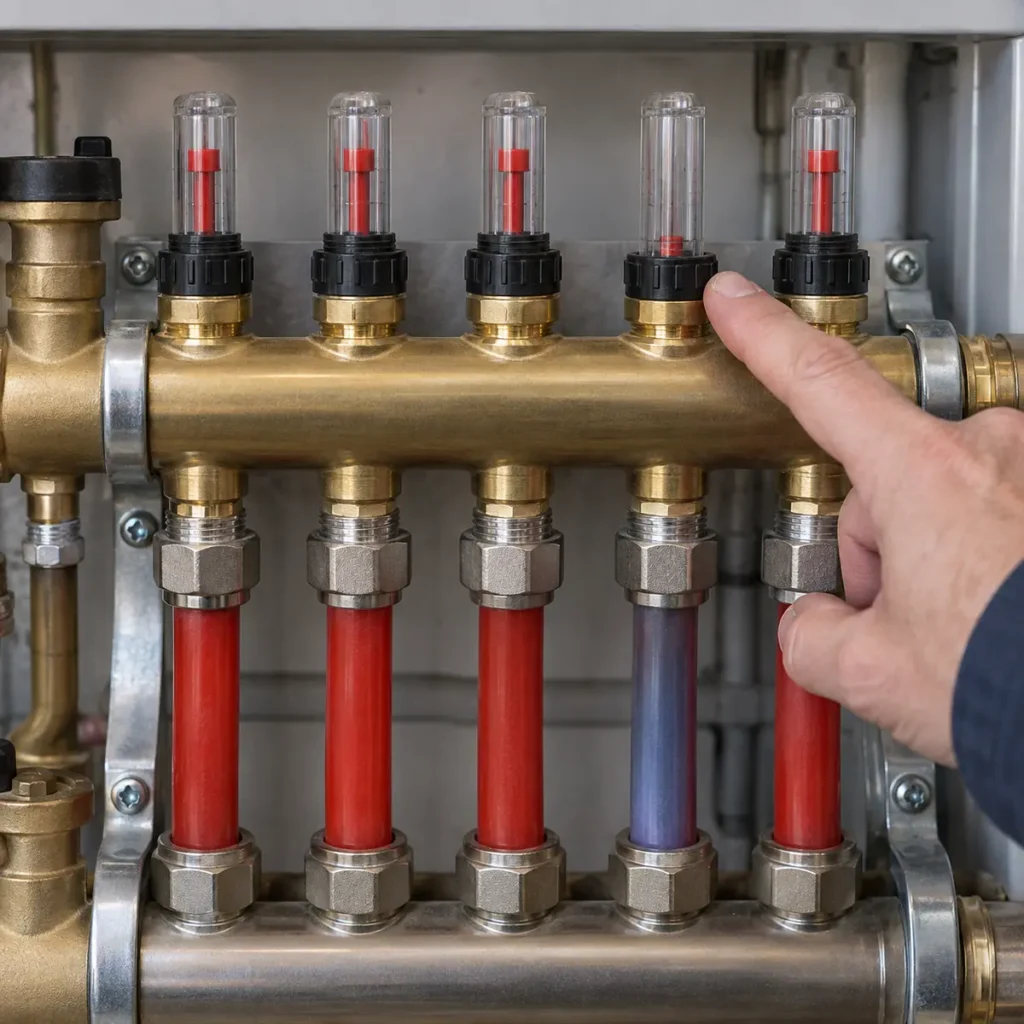

- Odczytaj przepływomierz zgodnie z kierunkiem skali danego modelu. Lekko zabrudzony lub przycięty pływak może pokazywać zero mimo przepływu, dlatego zestaw odczyt z temperaturą rury zasilającej i powrotnej.
- Jeśli zasilanie pętli robi się ciepłe, lecz powrót pozostaje chłodny, przepływ może być bardzo mały albo zatrzymany przez powietrze, zabrudzenie, zagięcie rury lub zamknięty zawór. Gdy obie rury są ciepłe, trzeba sprawdzić wiarygodność wskaźnika oraz to, czy dana pętla rzeczywiście obsługuje chłodne pomieszczenie.
- Przywróć położenia elementów, których zmiana była częścią dozwolonego testu. Nie zostawiaj pętli bez siłownika ani automatyki jako stałego obejścia zabezpieczeń.
Wynik obserwacji i dalsza decyzja
| Co obserwujesz | Najbardziej prawdopodobny kierunek | Co zrobić |
|---|---|---|
| Jedna pętla ma zero, a jej siłownik nie reaguje na termostat | Błąd przypisania strefy, sterowania, zasilania lub siłownika | Sprawdzić konfigurację i obwód elektryczny zgodnie ze schematem; przy 230 V zlecić elektrykowi lub instalatorowi |
| Siłownik otwiera się, ale trzpień zaworu pozostaje nieruchomy | Zastany lub uszkodzony zawór | Nie używać siły; zlecić serwis wkładu |
| Zasilanie ciepłe, powrót chłodny, przepływ zerowy | Powietrze, zamknięcie albo zwiększony opór w jednej pętli | Skontrolować zawory; następnie rozważyć profesjonalne odpowietrzenie lub płukanie |
| Obie rury chłodne, choć inne pętle działają | Brak otwarcia tej gałęzi lub błędne oznaczenie | Potwierdzić mapowanie pętli, siłownik i oba zawory |
| Obie rury ciepłe, lecz rotametr pokazuje zero | Możliwe przycięcie lub błąd wskazania przepływomierza | Nie rozkręcać miernika; zlecić sprawdzenie i czyszczenie |
| Po płukaniu pętla nadal ma duży opór | Zagięcie, przewężenie, osad, uszkodzenie albo błąd wykonawczy | Potrzebny pomiar przepływu i spadku ciśnienia; czasem lokalizacja termowizyjna lub dokumentacja powykonawcza |
Jeżeli na kilku pętlach pojawiają się podobne objawy, przyczyna zwykle znajduje się w części wspólnej: filtrze, pompie, zaworze mieszającym, zasilaniu rozdzielacza albo automatyce. Podnoszenie nastawy jednej pętli nie naprawi problemu wspólnego.
Kiedy i jak płucze się pojedynczy obieg

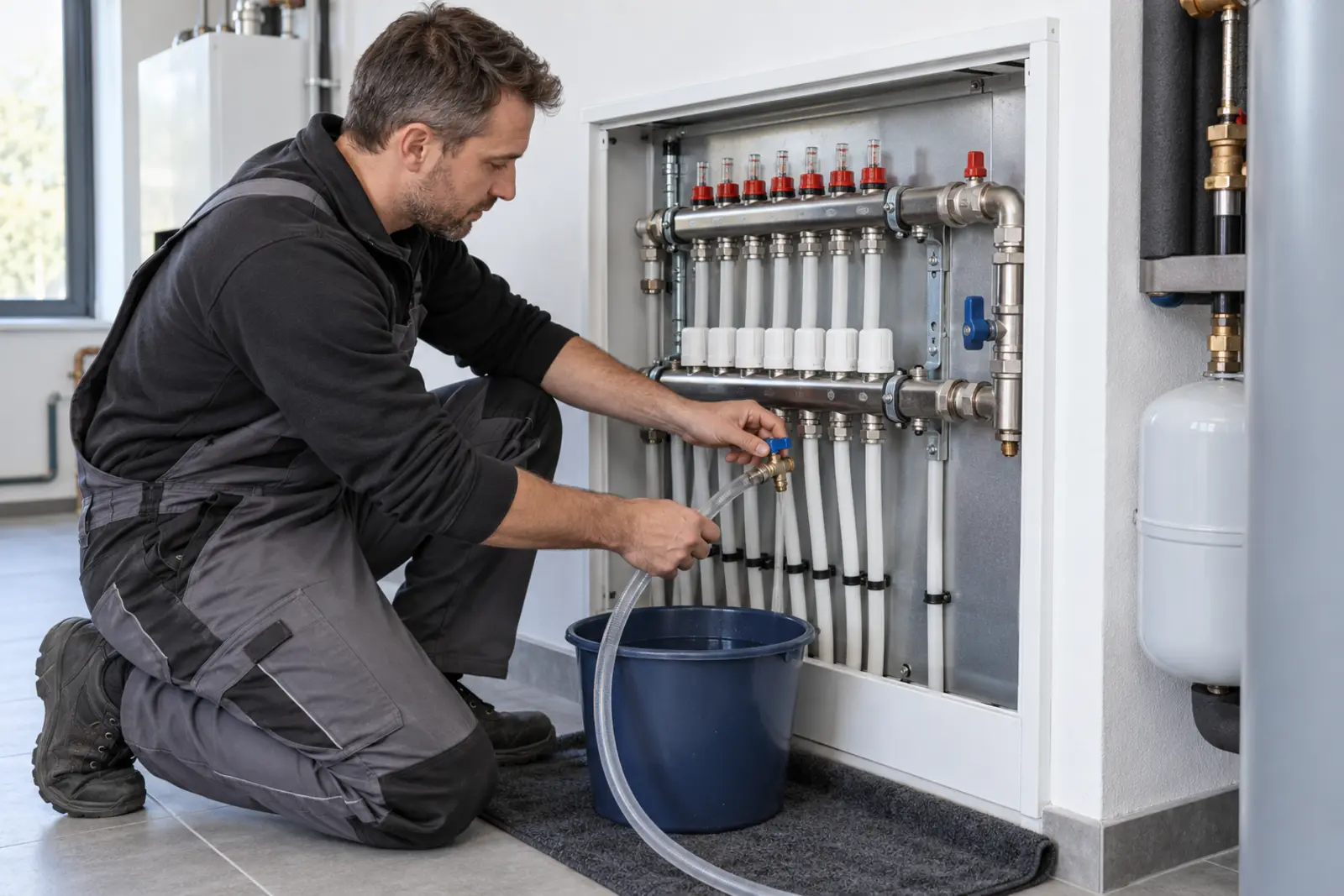

Płukanie jest uzasadnione dopiero wtedy, gdy sterowanie i zawory są otwarte, a objawy nadal wskazują na powietrze lub przeszkodę w konkretnej pętli. Procedura polega zwykle na podłączeniu węży do przeznaczonych do tego zaworów napełniająco-spustowych, zamknięciu pozostałych obiegów i przepuszczeniu medium przez jedną pętlę. Dokładna kolejność, dopuszczalne ciśnienie i sposób uzupełnienia zależą od rozdzielacza oraz źródła ciepła.
To nie jest zwykłe odkręcenie odpowietrznika. Błędna kolejność zaworów może zalać szafkę, wprowadzić kolejne powietrze, obniżyć ciśnienie instalacji albo wypłukać inhibitor. Jeżeli w układzie jest glikol lub inny płyn roboczy, trzeba go zebrać i zagospodarować zgodnie z kartą produktu — nie wylewać automatycznie do kanalizacji.
Po płukaniu należy przywrócić wszystkie nastawy, odpowietrzyć elementy zgodnie z instrukcją i ustawić ciśnienie wymagane przez konkretny system. Następnie sprawdza się szczelność oraz przepływ po stabilizacji. Jeżeli nie masz dokumentacji i osprzętu serwisowego, zleć płukanie instalatorowi.
Granica samodzielnej pracy
Bez otwierania instalacji można sprawdzić żądanie termostatu, stan sterownika, widoczne położenia zaworów, wskazanie rotametru i temperaturę rur. Zakończ pracę, gdy trzeba odłączyć przewody, rozkręcić wkład, zdjąć przepływomierz albo podłączyć wodę do rozdzielacza bez pewności co do zaworów.
Przy wycieku natychmiast odłącz zasilanie urządzeń w szafce, o ile można to zrobić bez wejścia w mokrą strefę, i zamknij właściwe zawory. Nie dotykaj zalanych przewodów ani sterownika. Jeśli nie wiesz, który zawór bezpiecznie odcina rozdzielacz, wezwij pomoc.
Po dobrze wykonanej diagnostyce regulacja przepływu może okazać się potrzebna, ale jest ostatnim krokiem i powinna wynikać z projektu lub pomiarów. Najpierw usuwa się przyczynę braku obiegu, a dopiero potem przywraca projektową równowagę całej instalacji.
