Podłogówka pod meblami – gdzie układać rury, a gdzie nie
Podłogówka pod meblami nie jest automatycznie błędem. Przy wodnym ogrzewaniu podłogowym inaczej należy traktować szafę wnękową z pełnym cokołem, a inaczej kanapę, stół czy łóżko na nóżkach. Stałą zabudowę, która praktycznie zamyka powierzchnię podłogi, najczęściej wyłącza się z czynnej powierzchni grzewczej. Z kolei pod zwykłymi ruchomymi meblami rury mogą pozostać. Jeszcze ostrożniej trzeba podejść do ogrzewania elektrycznego. DEVI wprost wskazuje, że elementów grzejnych nie należy montować pod meblami ściśle przylegającymi do podłoża, ponieważ utrudnione oddawanie ciepła pogarsza warunki pracy systemu.
Podłogówka pod meblami – najpierw podziel podłogę na dwie strefy
Przy wodnej podłogówce dobrze rozróżnić powierzchnię czynną grzewczo od miejsc zajętych przez trwałą zabudowę.
Powierzchnia czynna to przede wszystkim podłoga, która pozostanie odkryta albo znajdzie się pod wyposażeniem umożliwiającym swobodniejsze oddawanie ciepła. To właśnie tę powierzchnię trzeba brać pod uwagę przy ocenie, czy instalacja zapewni wymaganą moc w pomieszczeniu.

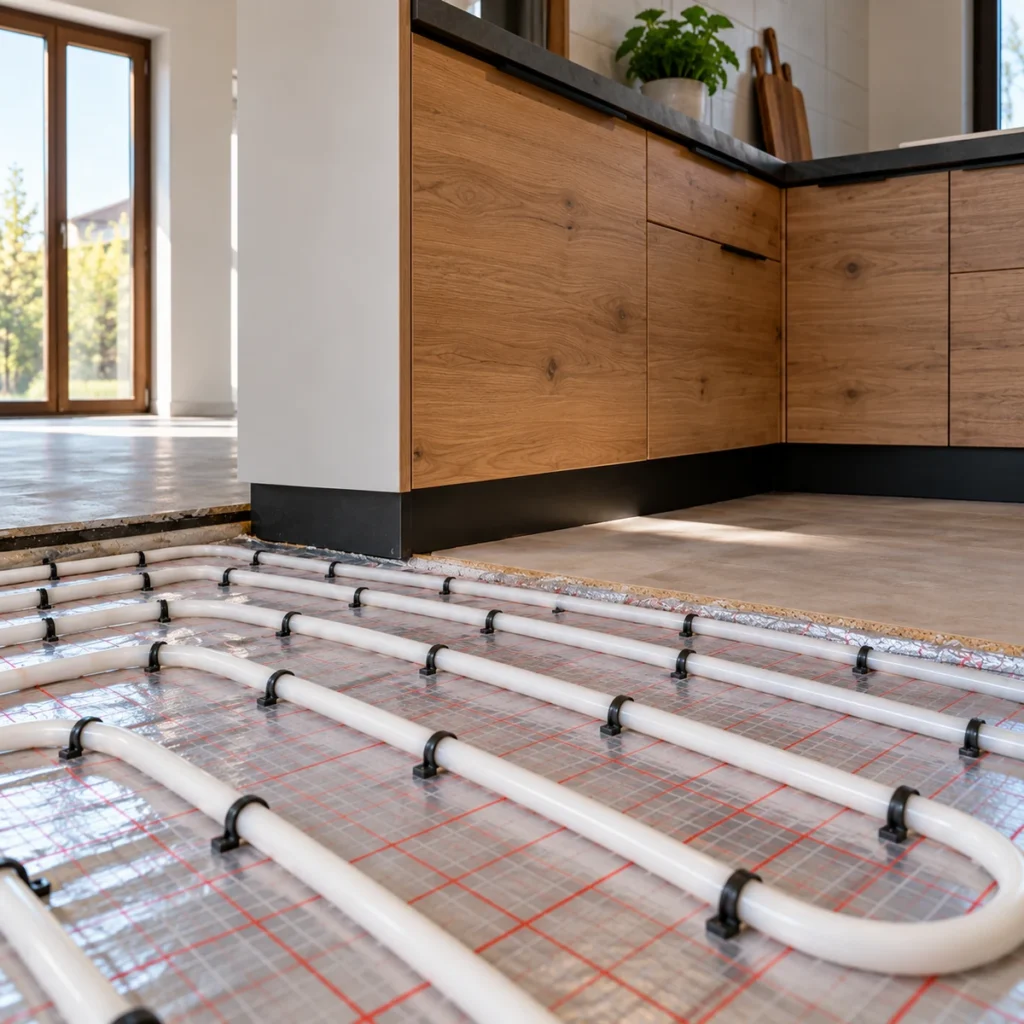

Natomiast inaczej wygląda sytuacja pod zabudową kuchenną z pełnym cokołem, szafą wnękową stojącą bezpośrednio na podłodze czy ciężką wyspą montowaną na stałe. Takich miejsc nie powinno się automatycznie traktować jako pełnowartościowej powierzchni grzejnej.
Nie oznacza to jednak, że pojedynczy odcinek rury wodnej nigdy nie może znaleźć się pod szafką. Czasami przebieg zasilania lub powrotu wymaga przejścia przez taką strefę. To coś innego niż celowe wykonanie całego meandra pod zabudową.
W systemach wodnych układ rur dobiera się między innymi do kształtu i przeznaczenia pomieszczenia oraz konstrukcji podłogi. Nie istnieje więc jedna zasada nakazująca mechanicznie omijać każdy prostokąt zaznaczony na rzucie jako mebel.
Gdzie prowadzić rury, a które miejsca lepiej ominąć
Najprościej oceniać nie samą nazwę mebla, lecz to, czy jest on stały, jak dużą powierzchnię zasłania i czy pod spodem pozostaje przestrzeń umożliwiająca oddawanie ciepła.
| Element wyposażenia | Wodna podłogówka | Praktyczna decyzja |
|---|---|---|
| Szafki kuchenne z pełnym cokołem | Zwykle nie ma potrzeby wykonywania tam czynnej strefy | Najczęściej ominąć na etapie projektu |
| Wysoka zabudowa kuchenna | Mało użyteczna powierzchnia grzejna | Ominąć, jeśli układ kuchni jest ostateczny |
| Wyspa kuchenna montowana na stałe | Zależy od konstrukcji i sposobu mocowania | Najczęściej wyznaczyć strefę bez aktywnego meandra |
| Szafa wnękowa z pełnym cokołem | Ciepło ma ograniczone możliwości oddawania | Ominąć przy znanym układzie zabudowy |
| Kanapa na nóżkach | Może znajdować się nad ogrzewaną podłogą | Nie trzeba wyłączać całej strefy |
| Stół i krzesła | Nie stanowią istotnej przeszkody | Rury układać normalnie |
| Komoda na nóżkach | Zwykle nie wymaga wyłączenia | Rury mogą pozostać |
| Łóżko na nóżkach | Zwykle można pozostawić ogrzewanie | Nie wyłączać automatycznie |
| Łóżko skrzyniowe niemal do samej podłogi | Duża powierzchnia zostaje zasłonięta | Przy stałym ustawieniu można ją wyłączyć |
| Wanna w zabudowie | Nie jest użyteczną powierzchnią grzejną | Zwykle omijać |
| Brodzik stojący na podłodze | Podobnie jak trwała zabudowa | Zwykle omijać |
| Prysznic walk-in z podłogą z płytek | Może być celowo ogrzewany | Rozwiązanie powinno wynikać z projektu systemu |
W przypadku elektrycznych kabli, mat i folii trzeba stosować zasady producenta konkretnego systemu. Przykładowo DEVI wyklucza montaż pod wyposażeniem ściśle przylegającym do podłoża, natomiast dopuszcza przedmioty zapewniające przepływ powietrza.
Kuchnia i szafy powinny być znane przed ułożeniem podłogówki
Najwięcej problemów pojawia się wtedy, gdy instalator układa rury na podstawie pustego rzutu pomieszczenia, a projekt kuchni powstaje dopiero kilka miesięcy później.
Jeżeli zabudowa jest już ustalona, dobrze nanieść na projekt:
- ciąg dolnych szafek kuchennych,
- wysokie słupki,
- lodówkę i pozostałe urządzenia w zabudowie,
- wyspę,
- szafy wnękowe,
- stałe elementy wyposażenia łazienki.
Nie trzeba przy tym tworzyć ogromnych stref bez ogrzewania „na zapas”. Jeśli szafki mają 60 cm głębokości, należy odnieść przebieg rur do rzeczywistych wymiarów zabudowy i sposobu jej montażu, a nie arbitralnie wyłączać pół pomieszczenia.
Szczególnej uwagi wymaga wyspa kuchenna. Jeżeli będzie przykręcana do posadzki, jej położenie powinno być znane przed wykonaniem podłogówki. Chodzi nie tylko o oddawanie ciepła. Znacznie poważniejszym problemem byłoby późniejsze przewiercenie rury podczas mocowania zabudowy.
Dlatego po ułożeniu instalacji dobrze zachować dokumentację przebiegu pętli. Zdjęcia wykonane przed zalaniem rur oraz zwymiarowany rzut mogą po kilku latach okazać się znacznie cenniejsze niż próba odtworzenia przebiegu instalacji z pamięci.
Mniej wolnej podłogi oznacza większe wymagania wobec powierzchni grzejnej
Stała zabudowa wpływa nie tylko na miejsce prowadzenia rur. Zmniejsza też powierzchnię, z której ogrzewanie może skutecznie przekazywać ciepło do pomieszczenia.
Przykład:
Pomieszczenie ma 20 m², ale kuchnia, szafa i inna stała zabudowa zajmują łącznie 5 m². Do dyspozycji pozostaje więc około 15 m² aktywnej powierzchni.
Załóżmy, że pomieszczenie potrzebuje w warunkach obliczeniowych 900 W mocy grzewczej.
Gdyby błędnie podzielić ją przez całe 20 m²:
900 W ÷ 20 m² = 45 W/m²
Po uwzględnieniu powierzchni faktycznie dostępnej:
900 W ÷ 15 m² = 60 W/m²
To duża różnica. Dlatego nie wystarczy powiedzieć instalatorowi: „tu proszę nie dawać rur”. Trzeba jeszcze sprawdzić, czy pozostała część podłogi nadal może pokryć zapotrzebowanie na ciepło.
Takie proste działanie jest jedynie wstępną oceną. Ostateczny projekt uwzględnia także temperaturę zasilania i powrotu, rozstaw rur, opór cieplny posadzki, długość pętli oraz straty ciepła konkretnego pomieszczenia.
Jeżeli wolnej powierzchni pozostaje mało, rozwiązaniem nie powinno być przypadkowe „upchanie” rur co kilka centymetrów. Najpierw trzeba sprawdzić parametry systemu. Dopiero potem można zmienić rozstaw, parametry pracy instalacji albo przewidzieć dodatkowe źródło ciepła.
Czy układać podłogówkę pod meblami na wszelki wypadek
W przypadku ruchomego wyposażenia nadmierne wycinanie stref z ogrzewania często nie ma sensu. Sofa może za kilka lat stanąć po przeciwnej stronie pokoju, łóżko może zmienić miejsce, a komodę można po prostu wynieść.
Jeżeli więc układ pokoju nie jest trwały, rury wodnej podłogówki można prowadzić przez powierzchnię przeznaczoną pod typowe wolnostojące wyposażenie. Dzięki temu późniejsza zmiana aranżacji nie pozostawi dużych zimniejszych pól w podłodze.
Inaczej należy traktować elementy, które prawdopodobnie pozostaną w tym samym miejscu przez cały okres użytkowania instalacji. Zabudowa kuchenna wykonana na wymiar, szafa wnękowa czy ciężka wyspa są znacznie bardziej przewidywalne. W ich przypadku ominięcie powierzchni czynnej ma więcej sensu niż projektowanie pełnego zagęszczenia rur pod meblem.
Trzeba przy tym odróżnić ominiecie strefy grzewczej od absolutnego zakazu przeprowadzenia rury. Dobieg pętli może czasami przebiegać pod zabudową, jeżeli wynika to z układu hydraulicznego. Decyzję należy jednak podjąć przed wykonaniem jastrychu, a nie dopiero podczas montażu mebli.
Nie przenoś zasad z ogrzewania elektrycznego na wodne
To jeden z częstszych powodów sprzecznych porad dotyczących podłogówki.
W elektrycznych systemach grzewczych przykrycie elementu grzejnego może prowadzić do nadmiernego gromadzenia ciepła. Z tego powodu producenci określają konkretne ograniczenia dla szaf, wanien i innych elementów stałej zabudowy. DEVI wyraźnie zaleca, aby instalacji nie montować pod meblami ściśle przylegającymi do podłoża.
Wodna podłogówka działa inaczej. Rura znajduje się w jastrychu, a parametry powierzchni grzewczej wynikają z projektu całego układu. Dlatego nie ma podstaw, aby każdą rurę znajdującą się pod meblem uznawać automatycznie za błąd.
Jednocześnie duża, zamknięta zabudowa nie powinna być liczona tak samo jak swobodnie oddająca ciepło posadzka. System ogrzewania płaszczyznowego korzysta właśnie z dużej powierzchni wymiany ciepła, dlatego sposób jej wykorzystania ma wpływ na projekt instalacji.
Jak zaplanować podłogówkę przed wylewką
Najbezpieczniejszy schemat jest prosty: najpierw ustal trwałą zabudowę, potem projektuj pętle.
Nie trzeba znać miejsca każdego fotela ani stolika. Trzeba natomiast znać elementy, które zostaną przytwierdzone do podłogi lub zajmą dużą powierzchnię bez możliwości późniejszego przesunięcia.

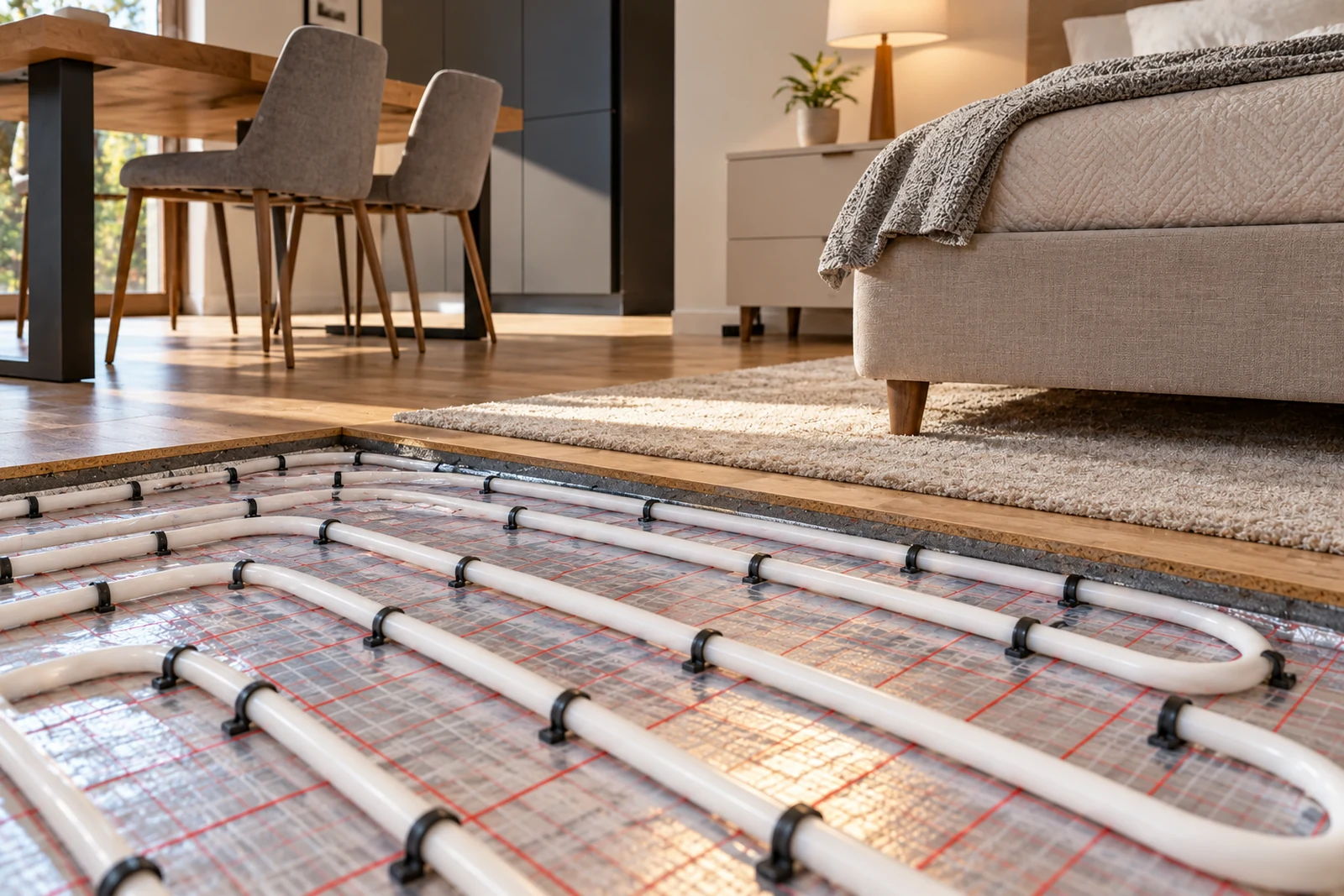

W salonie rury zazwyczaj można więc rozłożyć prawie po całej dostępnej powierzchni. W kuchni należy uwzględnić linię stałych szafek oraz wyspę. Natomiast w sypialni ruchome łóżko na nóżkach nie musi oznaczać przerwy w ogrzewaniu, ale duża szafa wykonana od ściany do ściany może już taką strefę uzasadniać.
Najważniejszy jest jednak bilans cieplny. Po odjęciu stałej zabudowy pozostała powierzchnia musi nadal zapewnić moc potrzebną do ogrzania pomieszczenia. Jeżeli jej brakuje, problem trzeba rozwiązać na etapie projektu, a nie po wykonaniu wylewki.
