Bezpiecznik wybija po włączeniu piekarnika? Sprawdź obwód
Gdy bezpiecznik wybija po włączeniu piekarnika, nie należy go wielokrotnie załączać. Najpierw trzeba ustalić, które zabezpieczenie zadziałało i w jakim momencie: natychmiast po uruchomieniu, dopiero po rozpoczęciu grzania czy po dłuższej pracy razem z innymi urządzeniami. Te informacje nie zastąpią pomiarów, jednak pomagają elektrykowi odróżnić przeciążenie od zwarcia, prądu upływu albo usterki samego piekarnika.
Co właściwie wybiło: eska czy różnicówka?
Słowo „bezpiecznik” bywa używane w odniesieniu do kilku różnych aparatów. Wyłącznik nadprądowy, potocznie eska, reaguje na przeciążenie i zwarcie. Zwykle ma oznaczenie charakterystyki i prądu, na przykład B16.
Natomiast wyłącznik różnicowoprądowy, czyli RCD, reaguje na różnicę prądów mogącą świadczyć o przepływie do ziemi lub dostępnej części przewodzącej. Najczęściej ma przycisk TEST. Z kolei RCBO łączy obie funkcje w jednym aparacie.
Nie należy zdejmować osłony rozdzielnicy, aby rozpoznać zabezpieczenie. Wystarczy zdjęcie dostępnego frontu i położenia dźwigni. Dokładniejsze różnice opisuje poradnik o tym, dlaczego różnicówka wybija i jak szukać przyczyny bez ryzyka.
Kiedy wyłącza się zabezpieczenie?
| Moment zadziałania | Możliwe kierunki diagnostyki | Bezpieczna reakcja |
|---|---|---|
| Natychmiast po podłączeniu lub ustawieniu funkcji | Uszkodzony przewód, wtyczka, filtr zasilania, elektronika albo zwarcie | Zostaw piekarnik wyłączony |
| Gdy zaczyna grzać | Pogorszona izolacja grzałki lub elementu wykonawczego | Szczególnie istotne, gdy zadziałało RCD |
| Po kilku lub kilkunastu minutach | Przeciążenie, nagrzewające się połączenie albo usterka ujawniająca się po rozgrzaniu | Nie ponawiaj długich prób |
| Tylko przy równoczesnej pracy czajnika, zmywarki lub płyty | Zbyt duże łączne obciążenie obwodu | Wyłącz odbiorniki i zamów ocenę obwodu |
| Także po odłączeniu piekarnika | Usterka instalacji lub innego odbiornika | Pozostaw obwód wyłączony i wezwij elektryka |
Moment wyłączenia jest wskazówką, a nie gotową diagnozą. Przykładowo uszkodzona grzałka może powodować zadziałanie RCD dopiero po rozgrzaniu, lecz podobny objaw może mieć także przewód lub zacisk.
Czy piekarnik powinien mieć osobny obwód?
Instalację trzeba dobrać do mocy urządzenia, sposobu przyłączenia, długości przewodów, warunków ułożenia i zabezpieczeń. Dlatego nie istnieje jedna poprawna odpowiedź dla każdego piekarnika.
Przykładowy piekarnik o mocy 3,1 kW pobiera przy napięciu 230 V około 13,5 A. Jeśli na tym samym obwodzie pracują kolejne urządzenia, łączne obciążenie może być znacznie większe. Jednocześnie z samego rachunku nie można wywnioskować, jakie zabezpieczenie wolno zamontować.
Nie wolno zamieniać B16 na C16, B20 ani inne zabezpieczenie bez projektu i pomiarów. Wyższa wartość może przestać chronić przewód przed przegrzaniem. Zależności te rozwija artykuł o doborze zabezpieczeń nadprądowych.
Ponadto należy przestrzegać instrukcji producenta i projektu instalacji. Informacje o przekrojach oraz sposobach przyłączania omawia poradnik jaki przewód do płyty indukcyjnej i piekarnika.
Co można zrobić bezpiecznie?
- Wyłącz piekarnik pokrętłem lub panelem sterowania.
- Jeśli urządzenie ma dostępną wtyczkę, nie jest gorące i nie ma śladów uszkodzenia, odłącz je, trzymając za obudowę wtyczki. Nie wysuwaj zabudowanego piekarnika i nie odkręcaj puszki przyłączeniowej.
- Zapisz, co dokładnie było włączone oraz po jakim czasie zadziałało zabezpieczenie.
- Sprawdź bez dotykania zacisków, czy zadziałała eska, RCD czy RCBO. Pomocne będzie zdjęcie frontu rozdzielnicy.
- Zabezpieczenie można załączyć najwyżej raz przy odłączonym piekarniku, o ile nie ma zapachu spalenizny, dymu, wilgoci ani widocznych uszkodzeń.
- Jeśli ponownie się wyłączy, pozostaw obwód odłączony.
- Przygotuj dla elektryka model urządzenia, zdjęcie tabliczki znamionowej lub instrukcję oraz opis momentu wystąpienia problemu.
Piekarnika nie należy zasilać przez przypadkową listwę ani przedłużacz. Więcej o ograniczeniach takich połączeń wyjaśnia materiał Przedłużacz do pralki lub zmywarki – czy to bezpieczne.
Kiedy natychmiast przerwać próby?
Nie załączaj obwodu ponownie, jeżeli czuć spaleniznę, wtyczka lub gniazdo są gorące, przewód jest nadtopiony, z rozdzielnicy dochodzą trzaski albo zabezpieczenie nie daje się załączyć nawet po odłączeniu piekarnika.
Ponadto dym, widoczny łuk albo ogień wymagają odłączenia zasilania tylko wtedy, gdy można zrobić to bezpiecznie. Nie używaj wody do gaszenia urządzenia pod napięciem. Opuść zagrożone miejsce i zadzwoń pod 112.
Co sprawdzi elektryk lub serwis?

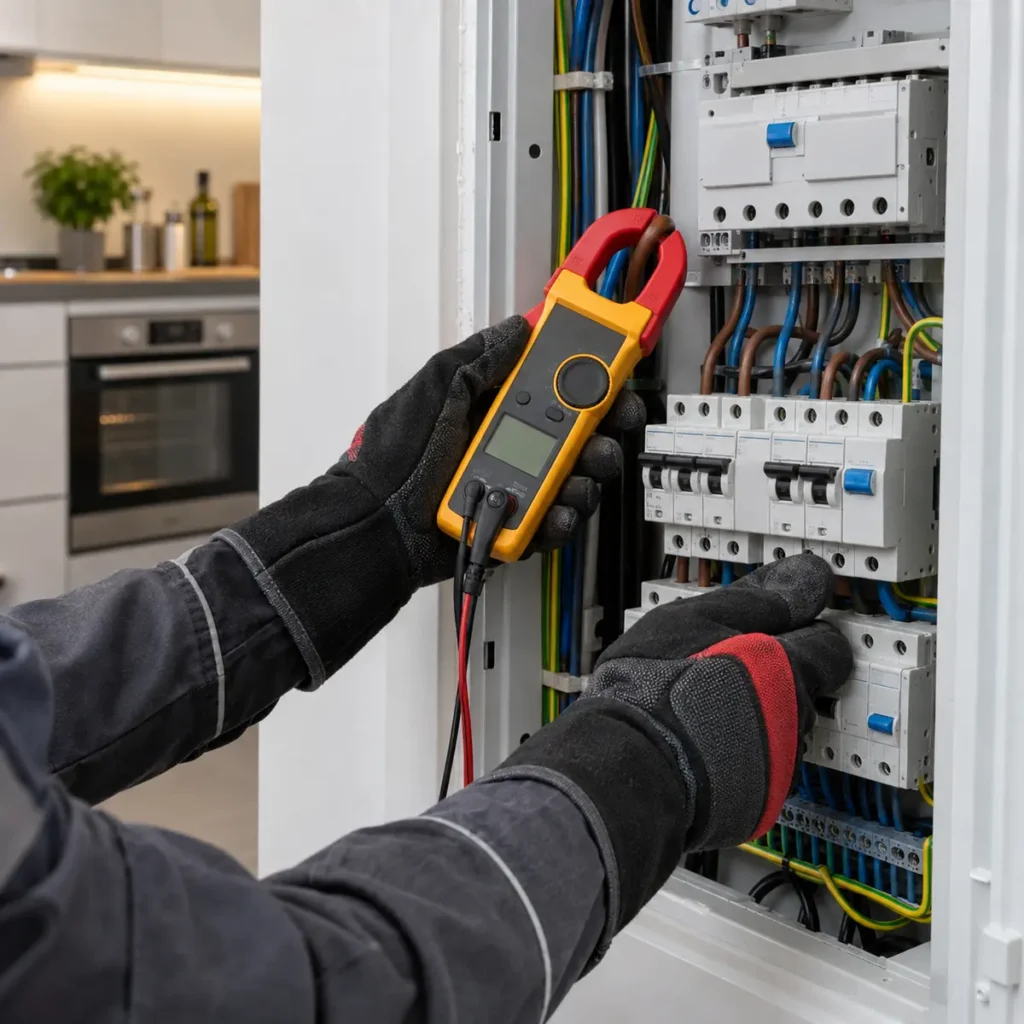

Elektryk powinien ustalić rodzaj wyzwalanego aparatu, sprawdzić obciążenie obwodu, przekrój i sposób ułożenia przewodów, stan zacisków, ciągłość przewodu ochronnego oraz skuteczność ochrony przeciwporażeniowej. Ponadto może zmierzyć rezystancję izolacji obwodu i piekarnika.
Jeśli problem występuje podczas grzania, diagnostyka powinna objąć poszczególne grzałki, ich przewody i elementy sterujące. Naprawa urządzenia należy do serwisu AGD, natomiast ocena instalacji i zabezpieczeń — do elektryka z odpowiednimi kwalifikacjami.
Dopiero wyniki pomiarów pozwalają rozstrzygnąć, czy przyczyną jest piekarnik, połączenie, współdzielony obwód czy niewłaściwie dobrane zabezpieczenie.
