Jedno gniazdko nie działa? Sprawdź obwód bez kucia
Jeżeli jedno gniazdko nie działa, a pozostałe mają zasilanie, najpierw wyklucz awarię podłączonego urządzenia. Następnie sprawdź inne punkty w pomieszczeniu oraz położenie zabezpieczeń w rozdzielnicy. Problem nie musi oznaczać uszkodzenia przewodu w ścianie — przyczyna często znajduje się w samym gnieździe, połączeniu między punktami albo rozdzielnicy. Nie rozkręcaj gniazda ani puszek, jeżeli nie masz odpowiednich kwalifikacji i przyrządów. Zakres awarii, kolejność działających punktów i widoczne objawy zwykle wystarczą, aby elektryk szybko zawęził miejsce usterki.
Jedno gniazdko nie działa – od czego zacząć?
Najpierw sprawdź, czy problem rzeczywiście dotyczy instalacji. Urządzenie podłączone do gniazdka mogło mieć uszkodzony przewód, wtyczkę albo zasilacz.
Jeżeli sprzęt nie nosi śladów przegrzania i nie spowodował zadziałania zabezpieczenia, podłącz go do innego, sprawnego punktu. Gdy tam zadziała, podejrzenie pada na gniazdo lub zasilający je obwód. Jeżeli nadal nie pracuje, problem może dotyczyć urządzenia.
Możesz też jednokrotnie podłączyć do podejrzanego punktu sprawną lampkę lub inny odbiornik o małej mocy, ale tylko wtedy, gdy gniazdo:
- jest suche;
- nie ma przebarwień ani pęknięć;
- nie pachnie przegrzaną izolacją;
- nie iskrzy i nie wydaje nietypowych dźwięków;
- pewnie trzyma wtyczkę.
Nie używaj do takiej próby czajnika, grzejnika, farelki ani innego urządzenia o dużej mocy. Jeżeli kontakt wcześniej się nagrzewał, nie testuj go ponownie.
Sprawdź zasięg awarii i rozdzielnicę
To, że światło w pomieszczeniu działa, nie potwierdza sprawności gniazdek. Oświetlenie i gniazda często należą do różnych obwodów, dlatego trzeba sprawdzić kilka punktów.
Zacznij od gniazd znajdujących się najbliżej uszkodzonego, a następnie sprawdź:
- drugą część gniazda podwójnego;
- pozostałe kontakty na tej samej ścianie;
- wszystkie gniazda w pomieszczeniu;
- punkty po przeciwnej stronie wspólnej ściany;
- gniazda w sąsiednim pomieszczeniu;
- urządzenia podłączone na stałe do tego samego obwodu.
Układ instalacji nie zawsze odpowiada rozmieszczeniu pomieszczeń. Gniazdo znajdujące się metr dalej może należeć do innego obwodu, natomiast punkt za ścianą może być zasilany z tej samej linii. Mimo to taka mapa pozwala wskazać ostatnie działające i pierwsze niedziałające gniazdo.

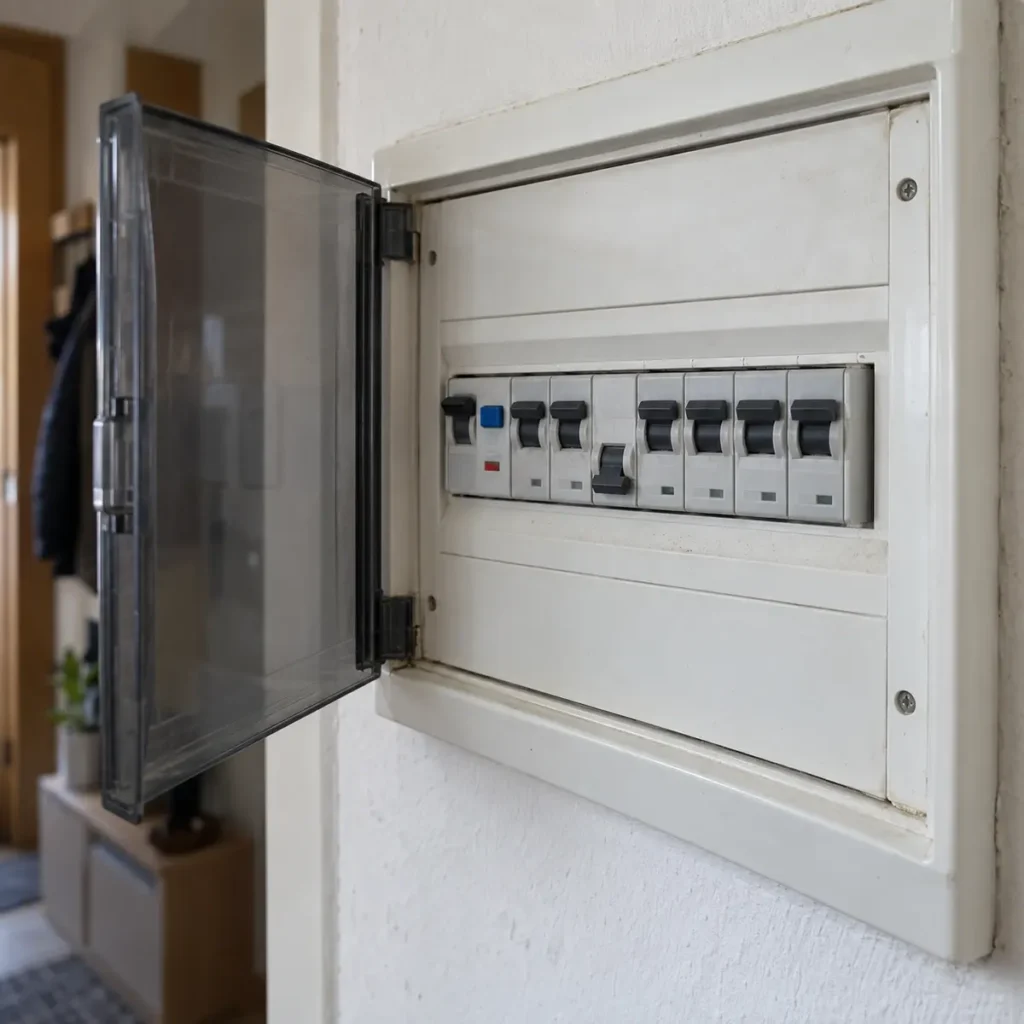

Następnie obejrzyj rozdzielnicę bez zdejmowania jej osłony. Sprawdź dostępne dźwignie wyłączników nadprądowych oraz różnicowoprądowych. Zadziałanie zabezpieczenia nie zawsze pozostawia dźwignię w skrajnie dolnym położeniu — może ona zatrzymać się pośrodku.
Jeżeli rozdzielnica jest sucha, kompletna i nie nosi śladów przegrzania, można jednokrotnie przestawić właściwy wyłącznik całkowicie do pozycji wyłączonej, a potem ponownie go załączyć. Najpierw odłącz jednak urządzenia z podejrzanego obwodu.
Nie ponawiaj próby, gdy zabezpieczenie natychmiast ponownie zadziała. Nie zakładaj również wyłącznika o większej wartości i nie blokuj jego dźwigni.
Diagnostyka obwodu bez otwierania gniazda
Poniższa procedura nie zastępuje pomiarów. Pozwala jednak zebrać informacje, dzięki którym elektryk nie będzie musiał zaczynać diagnostyki od przypadkowego otwierania wszystkich puszek.
- Wyklucz awarię urządzenia. Sprawdź je w innym, pewnym punkcie, o ile jego wtyczka i przewód są nieuszkodzone.
- Ustal zakres problemu. Zapisz, które gniazda działają, a które nie. Sprawdź także punkty w sąsiednich pomieszczeniach.
- Obejrzyj niedziałający kontakt. Zwróć uwagę na przebarwienia, odkształcenia, luz, wilgoć i zapach spalenizny.
- Sprawdź dostępne zabezpieczenia. Nie zdejmuj osłony rozdzielnicy i nie dotykaj przewodów ani zacisków.
- Przypomnij sobie ostatnie prace. Wiercenie, montaż listew, zalanie, malowanie, przesuwanie mebli albo podłączenie mocnego urządzenia mogą wskazać moment powstania usterki.
- Zanotuj, czy problem jest stały. Gniazdko, które raz działa, a raz nie, może mieć luźne połączenie. Nie poruszaj wtyczką w celu wywołania objawu, ponieważ słaby styk może się nagrzewać i iskrzyć.

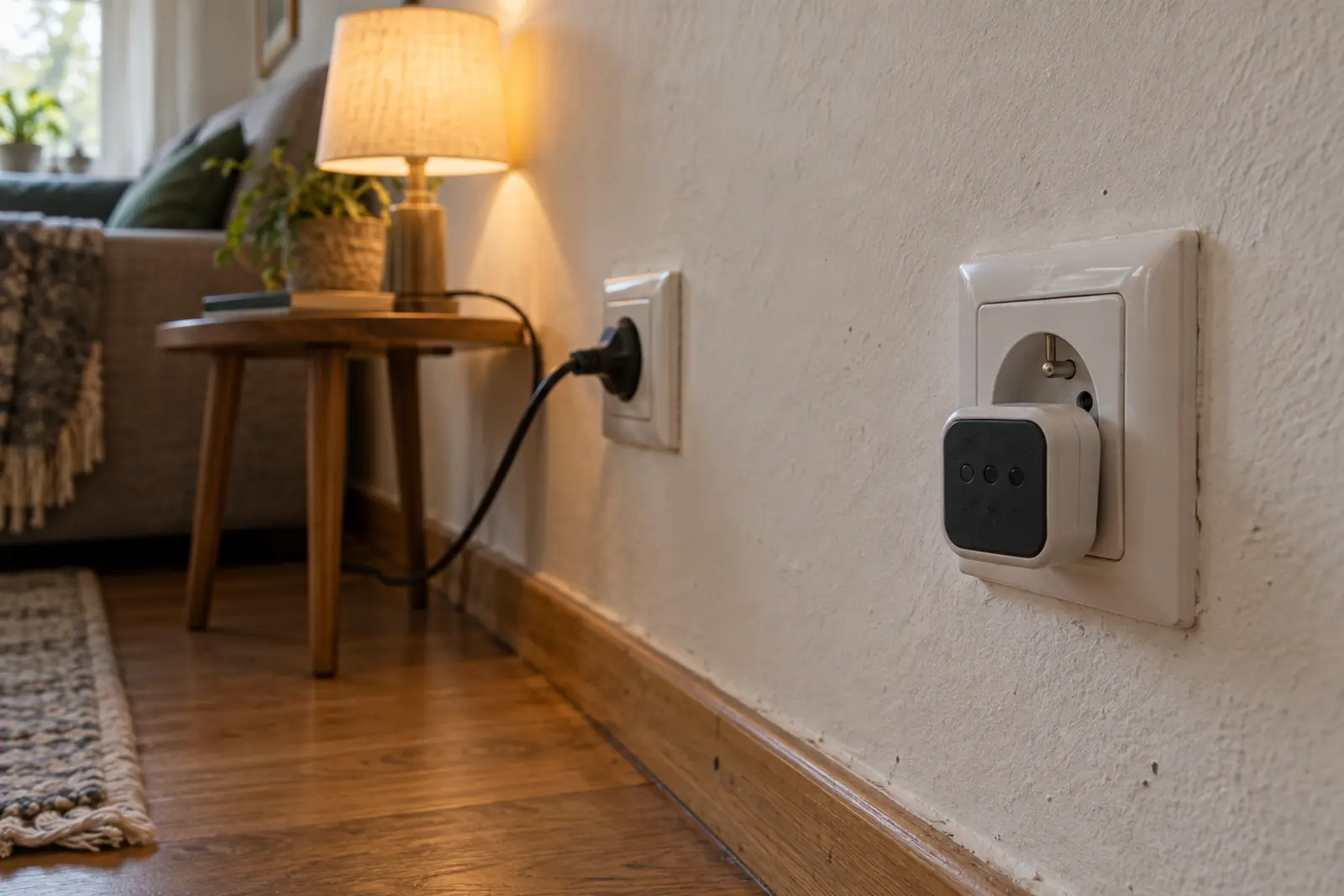

- Opcjonalnie użyj wtyczkowego testera gniazd. Wolno go podłączyć tylko do suchego, nieuszkodzonego punktu. Prosty tester może pokazać brak zasilania lub wybrane błędy połączeń, lecz nie potwierdzi pełnego bezpieczeństwa instalacji ani nie wskaże miejsca przerwy w ścianie.
Bezdotykowy wskaźnik napięcia lub próbnik neonowy nie wystarczy do oceny obwodu. Może zareagować na obecność przewodu fazowego, chociaż gniazdo nadal nie zasili urządzenia z powodu przerwy w przewodzie neutralnym. Każdy niejednoznaczny wynik traktuj tak, jakby napięcie nadal było obecne.
Co objawy mówią o miejscu usterki?
| Zaobserwowany objaw | Pierwszy trop diagnostyczny | Bezpieczne postępowanie |
|---|---|---|
| Nie działa tylko jeden punkt, a sąsiednie gniazda pracują | uszkodzony mechanizm gniazda, luźny przewód lub osobne odgałęzienie | nie rozkręcać; zlecić sprawdzenie punktu |
| Nie działa kilka kolejnych gniazd | przerwa między ostatnim działającym a pierwszym niedziałającym punktem | zapisać układ gniazd i wezwać elektryka |
| Nie działają wszystkie gniazda w pokoju, ale światło działa | zadziałanie albo usterka osobnego obwodu gniazd | sprawdzić rozdzielnicę i pozostawić wadliwy obwód wyłączony |
| Próbnik reaguje, lecz urządzenie nie działa | możliwa przerwa przewodu neutralnego albo niemiarodajne wskazanie próbnika | nie dotykać osprzętu; potrzebny pomiar |
| Gniazdko działa po poruszeniu wtyczką | zużyte styki lub luźne połączenie | natychmiast przestać korzystać |
| Problem pojawił się po wierceniu | możliwe uszkodzenie przewodu w ścianie | wyłączyć obwód i nie wznawiać zasilania |
| Czuć spaleniznę, słychać trzaski lub widać przebarwienia | przegrzane połączenie albo łuk elektryczny | wyłączyć obwód lub główne zasilanie |
| Wyłącznik ponownie wyzwala po załączeniu | zwarcie, przeciążenie, upływ albo uszkodzony odbiornik | pozostawić wyłączony i wezwać elektryka |
Tabela wskazuje najbardziej logiczny kierunek poszukiwań, ale nie stanowi potwierdzenia przyczyny. Dwa podobne objawy mogą wynikać z zupełnie różnych usterek.
Dlaczego zabezpieczenie jest włączone, a gniazdko nie działa?
Wyłącznik nadprądowy chroni cały obwód przed przeciążeniem i zwarciem. Nie musi jednak zadziałać, gdy przewód poluzuje się w jednym punkcie albo wewnętrzny styk gniazda przestanie przewodzić. Prąd całego obwodu może pozostać niewielki, mimo że konkretne połączenie nie działa lub zaczyna się miejscowo nagrzewać.
W wielu instalacjach przewody przechodzą kolejno przez kilka gniazd albo rozgałęziają się w puszkach. Dlatego awaria połączenia w jednym miejscu może odciąć następne punkty. Elektryk zaczyna wtedy od ostatniego działającego oraz pierwszego niedziałającego gniazda, zamiast od razu szukać przerwy w środku ściany.
Inne możliwe przyczyny to:
- uszkodzony mechanizm gniazda;
- przerwany przewód fazowy lub neutralny;
- poluzowane połączenie w sąsiednim punkcie;
- uszkodzenie przewodu podczas wiercenia;
- wilgoć w gnieździe lub puszce;
- osobny obwód dla konkretnego urządzenia;
- sterowanie gniazdem przez łącznik, przekaźnik lub system inteligentnego domu;
- wcześniejsza, nieprawidłowa przeróbka instalacji.
W starej instalacji dwużyłowej albo aluminiowej nie wolno samodzielnie wykonywać dodatkowych mostków ani przerabiać ochrony. Układ sieci i stan przewodów musi najpierw ocenić elektryk.
Kiedy wezwać elektryka i czego wymagać od diagnostyki?
Jeżeli proste sprawdzenie urządzenia, zakresu awarii i zabezpieczeń nie wyjaśniło problemu, zakończ samodzielne próby. Naprawa gniazda wymaga odłączenia zasilania, potwierdzenia braku napięcia i sprawdzenia połączeń odpowiednimi przyrządami.
Pilnie wyłącz obwód i wezwij fachowca, gdy:
- gniazdo, wtyczka albo ściana się nagrzewa;
- pojawia się zapach spalonej izolacji;
- słychać trzaski, brzęczenie lub skwierczenie;
- widać sadzę, stopiony plastik albo błyski;
- podczas dotykania urządzenia występuje mrowienie;
- przy instalacji pojawiła się woda;
- usterka zaczęła się po wierceniu lub zalaniu;
- zabezpieczenie nie daje się ponownie załączyć;
- kilka gniazd działa niestabilnie.
Jeżeli pojawi się dym albo ogień, nie gaś instalacji wodą. Opuść zagrożone miejsce i zadzwoń pod numer 112.
Elektryk powinien najpierw ustalić przebieg obwodu i sprawdzić dostępne punkty. Zależnie od objawów może wykonać między innymi pomiar napięcia, ciągłości przewodów ochronnych, impedancji pętli zwarcia, rezystancji izolacji oraz parametrów RCD.
Dopiero wyniki pomiarów powinny zdecydować o otwieraniu kolejnych puszek. Jeśli problem leży w zacisku gniazda albo dostępnym połączeniu, naprawa nie wymaga kucia ścian. Natomiast przy uszkodzeniu przewodu fachowiec może zawęzić miejsce przerwy i wykonać miejscowe odkrycie trasy zamiast rozbierać całą powierzchnię.
Źródła
- Polski Komitet Normalizacyjny, PN-HD 60364-6:2016-07 „Instalacje elektryczne niskiego napięcia – Część 6: Sprawdzanie”.
- Sonel S.A., dokumentacja techniczna mierników MPI-502F, MPI-506 i MPI-507 oraz materiały dotyczące pomiarów ochronnych.
- Hager Polska, materiały techniczne dotyczące wyłączników różnicowoprądowych RCCB/RCD i zabezpieczeń instalacji elektrycznych.
