Jaki przewód do płyty indukcyjnej i piekarnika

Jaki przewód do płyty indukcyjnej i piekarnika – szybka odpowiedź

W nowej instalacji najlepiej wykonać dwa niezależne obwody prowadzone bezpośrednio z rozdzielnicy:

• jeden do płyty indukcyjnej,
• drugi do piekarnika.

Dla typowej płyty o mocy około 7,2–7,4 kW z możliwością podłączenia 230/400 V 2N często przygotowuje się przewód miedziany 5 × 2,5 mm². Piekarnik jednofazowy o mocy mieszczącej się w granicach około 3–3,6 kW zazwyczaj zasila się osobnym przewodem 3 × 2,5 mm².

Jeżeli cała płyta ma pracować z jednej fazy 230 V i pobierać pełną moc, prąd może przekroczyć 30 A. W takim wariancie przewód 3 × 2,5 mm² będzie zazwyczaj za mały, a w nowej instalacji często rozważa się 3 × 6 mm². Ostateczny przekrój musi jednak dobrać elektryk po uwzględnieniu długości obwodu, sposobu ułożenia, zabezpieczenia oraz warunków chłodzenia przewodu.

Urządzenie i sposób zasilania	Typowy punkt wyjścia dla nowej instalacji stałej	Co trzeba sprawdzić
Płyta około 7,4 kW, 230/400 V 2N	przewód miedziany 5 × 2,5 mm²	schemat producenta, obciążenie żył, zabezpieczenie i sposób ułożenia
Płyta około 7,4 kW, 230 V 1N	często przewód miedziany 3 × 6 mm²	wymagany prąd, moc przyłączeniową i dopuszczalne ograniczenie mocy
Piekarnik do około 3,6 kW, 230 V	przewód miedziany 3 × 2,5 mm²	moc znamionową, wymagane zabezpieczenie i sposób przyłączenia
Piekarnik o większej mocy	dobór indywidualny	instrukcję, prąd znamionowy i wymagania producenta

Ważne: podane przekroje są praktycznymi punktami wyjścia, a nie gotowym projektem instalacji. Przewód musi być dobrany również do jego obciążalności prądowej, długości trasy, spadku napięcia, temperatury otoczenia, obecności izolacji cieplnej oraz liczby innych obciążonych przewodów prowadzonych obok.

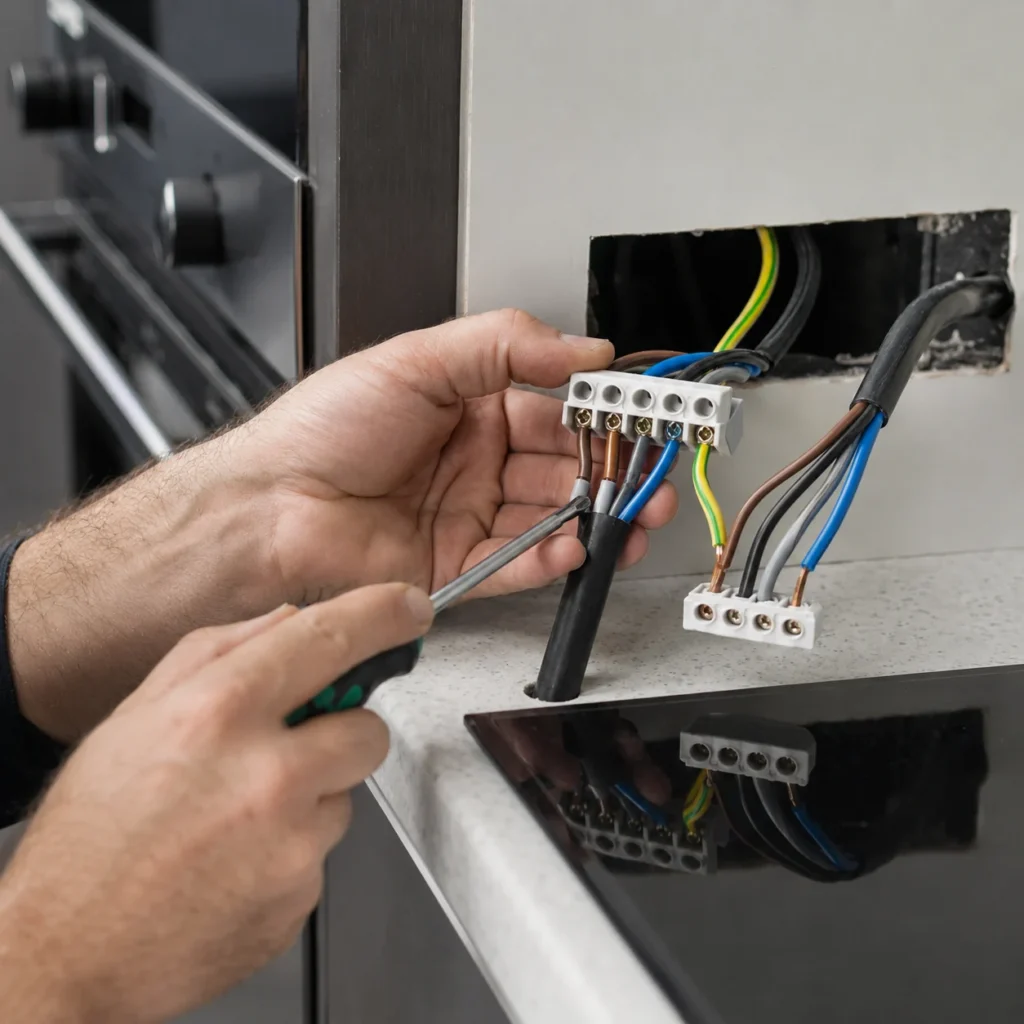

Płyta indukcyjna zasilana jako 230/400 V 2N

Wiele płyt dostępnych na polskim rynku ma pola grzejne pracujące na napięciu 230 V, ale może rozdzielać obciążenie pomiędzy dwa przewody fazowe. Takie połączenie jest najczęściej oznaczane jako 2N.

Dla przykładu w instrukcji jednej z płyt Amica producent przewidział:

• połączenie 230 V 1N przewodem przyłączeniowym H05VV-F 3G4 i zabezpieczeniem minimum 30 A,
• połączenie 230/400 V 2N przewodem przyłączeniowym H05VV-F 4G2,5 i zabezpieczeniem minimum 16 A.

To dane dotyczące konkretnego modelu i jego elastycznego przewodu przyłączeniowego, a nie automatyczna wytyczna dla przewodu układanego w ścianie. Instrukcja wymaga również sprawdzenia tabliczki znamionowej i schematu połączeń przed podłączeniem.

W instalacji stałej często prowadzi się do puszki przewód 5 × 2,5 mm², nawet gdy dana płyta wykorzystuje tylko cztery żyły. Piąta żyła może pozostać niewykorzystana, ale daje większą elastyczność przy przyszłej wymianie urządzenia. Nie wolno jednak samodzielnie zmieniać przeznaczenia żył ani podłączać płyty według schematu znalezionego w internecie dla innego modelu.

Płyta podłączana jednofazowo do 230 V

Jednofazowe podłączenie płyty o pełnej mocy jest bardziej wymagające dla instalacji. Dla przykładowej płyty 7,4 kW obliczenie wygląda następująco:

I = P ÷ U

gdzie:

• I – prąd w amperach,
• P – moc urządzenia w watach,
• U – napięcie zasilania.

Po podstawieniu:

7400 W ÷ 230 V = około 32,2 A

Obwód musi więc przenosić ponad 32 A, jeżeli płyta rzeczywiście może jednocześnie pobierać pełną moc. Dlatego standardowy obwód gniazdowy wykonany przewodem 3 × 2,5 mm² i zabezpieczony na 16 A nie nadaje się do takiego obciążenia.

W nowej instalacji dla pełnej mocy jednofazowej często przygotowuje się przewód 3 × 6 mm². Nie oznacza to jednak, że taki przewód będzie właściwy w każdych warunkach. Jeżeli zostanie ułożony w izolacji termicznej, na długiej trasie albo w wiązce z innymi obciążonymi obwodami, jego dopuszczalna obciążalność może się zmniejszyć.

Niektóre płyty pozwalają programowo ograniczyć moc, na przykład do wartości dopasowanej do słabszego zabezpieczenia. Trzeba sprawdzić, czy konkretny model rzeczywiście ma taką funkcję i czy instrukcja dopuszcza wybrany sposób zasilania. Ograniczenie mocy może powodować, że przy jednoczesnym używaniu kilku pól elektronika będzie automatycznie dzielić dostępną energię.

Osobny przewód do piekarnika

Piekarniki do zabudowy są najczęściej urządzeniami jednofazowymi zasilanymi napięciem 230 V. Dla modelu o mocy 3,5 kW orientacyjny prąd wynosi:

3500 W ÷ 230 V = około 15,2 A

Taki wynik mieści się blisko granicy obwodu zabezpieczonego na 16 A. Z tego powodu praktycznym rozwiązaniem jest osobny przewód miedziany 3 × 2,5 mm², prowadzony bezpośrednio z rozdzielnicy.

Nie należy zakładać, że każdy piekarnik można po prostu podłączyć do dowolnego gniazda. Instrukcja konkretnego modelu może wymagać przewodu dostarczonego przez producenta, odpowiednio zabezpieczonego gniazda z przewodem ochronnym albo stałego przyłączenia wykonanego przez uprawnioną osobę. Bosch wskazuje między innymi, że zabezpieczenie ma odpowiadać mocy z tabliczki znamionowej oraz lokalnym wymaganiom, a urządzenie bez wtyczki powinien podłączać wykwalifikowany fachowiec.

Jak dobrać przekrój przewodu do mocy płyty i piekarnika?

Sama moc urządzenia nie wystarcza do prawidłowego wyboru przewodu. Jest punktem wyjścia do obliczenia prądu, ale elektryk powinien sprawdzić cały obwód – od rozdzielnicy aż do zacisków urządzenia.

Dobór i montaż oprzewodowania instalacji niskiego napięcia obejmuje norma z serii PN-HD 60364-5-52. Jej zakres dotyczy właśnie doboru i montażu przewodów, dlatego nie powinno się wybierać przekroju jedynie na podstawie popularnej tabeli znalezionej w internecie.

Co wpływa na dopuszczalne obciążenie przewodu?

Przy doborze przekroju trzeba uwzględnić przede wszystkim:

• moc i prąd znamionowy urządzenia,
• liczbę obciążonych żył,
• sposób podłączenia płyty: 1N, 2N albo inny wskazany przez producenta,
• zabezpieczenie nadprądowe obwodu,
• długość trasy i spadek napięcia,
• sposób ułożenia przewodu,
• temperaturę otoczenia,
• prowadzenie w ociepleniu lub zabudowie ograniczającej chłodzenie,
• liczbę obciążonych obwodów ułożonych razem,
• materiał żył,
• stan istniejącej instalacji,
• parametry ochrony przeciwporażeniowej.

Tu wiele osób robi błąd: przekrój wybiera się na podstawie mocy płyty, a zabezpieczenie dopiero później. Tymczasem przewód i zabezpieczenie muszą tworzyć spójny układ. Zabezpieczenie ma wyłączyć zasilanie, zanim przewód zostanie przeciążony lub nadmiernie się nagrzeje.

Jak policzyć obciążenie płyty rozłożone na dwie fazy?

Uproszczone obliczenie dla płyty 7,4 kW, której obciążenie rozkłada się zbliżenie po połowie na dwa tory fazowe, może wyglądać tak:

7400 W ÷ 2 = 3700 W na jeden tor

3700 W ÷ 230 V = około 16,1 A

Obciążenie każdej używanej fazy jest więc znacznie niższe niż 32,2 A występujące przy pełnej mocy pobieranej z jednej fazy. To wyjaśnia, dlaczego producent może dopuszczać przyłączeniowy przewód 4 × 2,5 mm² w wariancie 2N, a jednocześnie wymagać 3 × 4 mm² w wariancie 1N. Dokładny podział mocy zależy jednak od konstrukcji urządzenia i nie musi być idealnie równy.

Przewód instalacyjny to nie to samo co przewód urządzenia

To jedno z najważniejszych rozróżnień w całym poradniku.

Przewód instalacyjny jest układany na stałe od rozdzielnicy do puszki przyłączeniowej lub gniazda. Może to być przewód przeznaczony do instalacji stałych, dobrany do sposobu prowadzenia w ścianie, rurze, peszlu albo przestrzeni technicznej.

Przewód przyłączeniowy urządzenia jest elastycznym odcinkiem pomiędzy puszką lub gniazdem a płytą bądź piekarnikiem. Jego typ i przekrój wskazuje producent sprzętu.

Jeżeli instrukcja podaje H05VV-F 3G4, nie oznacza to automatycznie, że w ścianie należy ułożyć ten sam przewód. Tak samo zastosowanie przewodu 3 × 6 mm² w ścianie nie daje prawa do samodzielnego zastąpienia nim fabrycznego przewodu urządzenia.

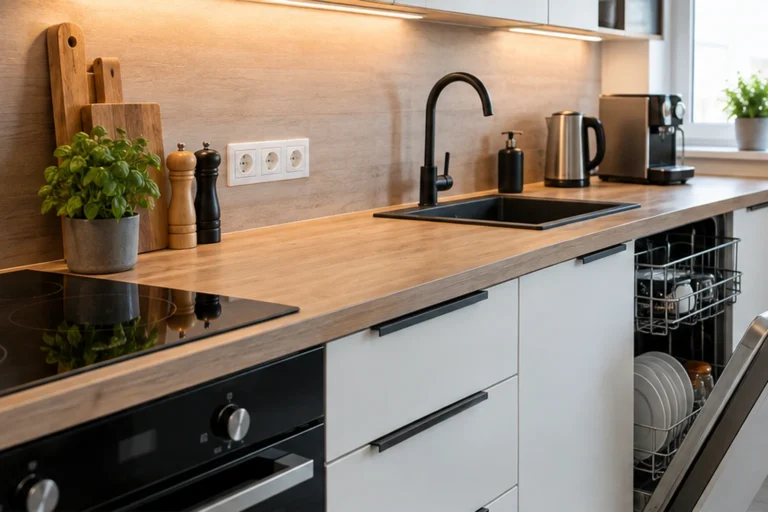

Dlaczego płyta i piekarnik powinny mieć osobne obwody?

Płyta oraz piekarnik są odbiornikami o dużej mocy. Gdy działają jednocześnie, mogą mocno obciążać instalację, szczególnie w mieszkaniu z niewielką mocą przyłączeniową.

Przepisy techniczno-budowlane wymagają stosowania w instalacjach między innymi oddzielnych przewodów ochronnych i neutralnych, zabezpieczeń nadprądowych oraz przewodów miedzianych przy przekrojach nieprzekraczających 10 mm². W mieszkaniach powinny być również wyodrębnione obwody do urządzeń wymagających indywidualnego zabezpieczenia.

Co się stanie, gdy oba urządzenia trafią na jedną fazę?

Załóżmy, że płyta ma moc 7,4 kW, a piekarnik 3,5 kW. Łączna moc wynosi:

7,4 kW + 3,5 kW = 10,9 kW

Gdyby oba urządzenia pobierały tę moc z jednej fazy:

10 900 W ÷ 230 V = około 47,4 A

Nie oznacza to, że zawsze będą pracować z pełną mocą jednocześnie. Pokazuje jednak, dlaczego przypadkowe podłączenie obu sprzętów do jednego obwodu może prowadzić do wyłączania zabezpieczenia, przeciążenia przewodu albo ograniczania pracy płyty.

Przy zasilaniu trójfazowym elektryk może tak rozdzielić obwody, aby piekarnik nie obciążał tej samej fazy co najbardziej obciążona część płyty. Wymaga to sprawdzenia obciążenia wszystkich faz, a nie tylko znalezienia wolnego miejsca w rozdzielnicy.

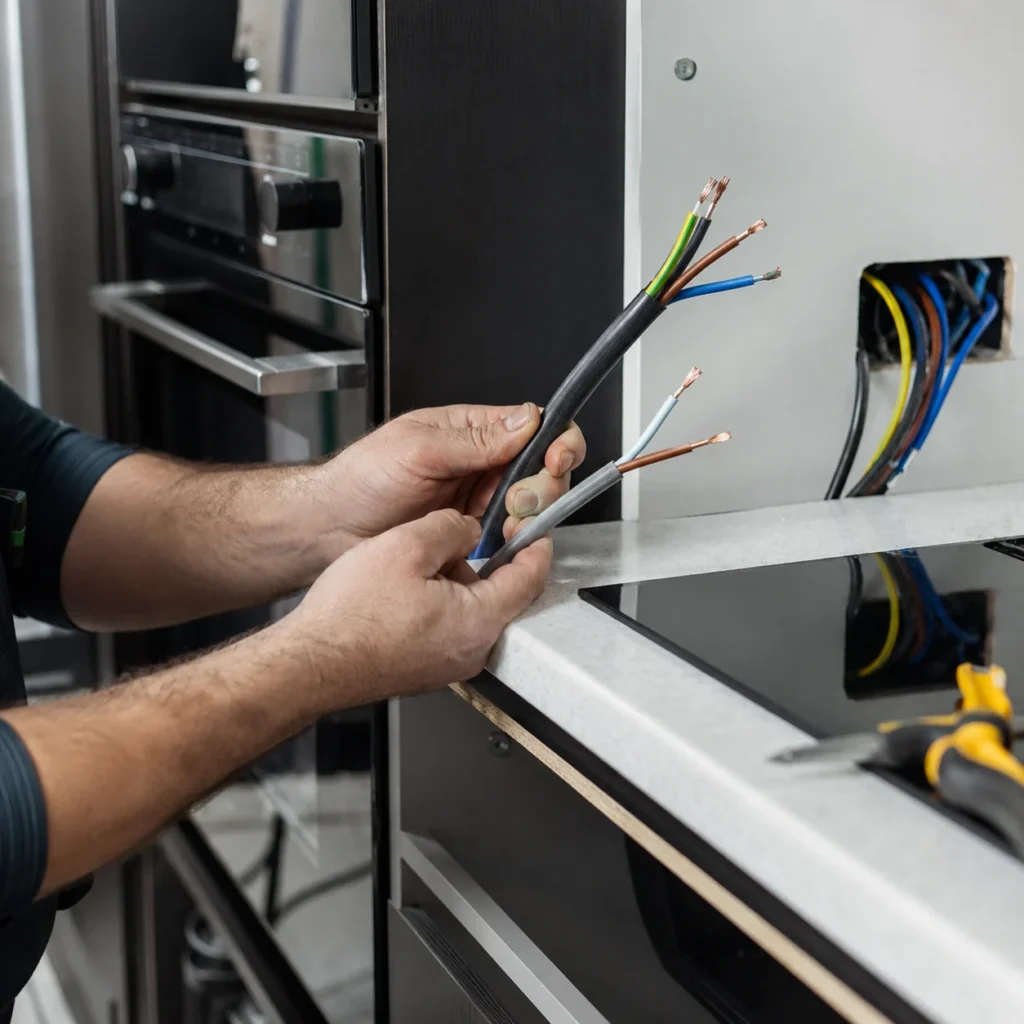

Czy można zasilić płytę i piekarnik jednym przewodem 5 × 2,5 mm²?

Nie należy traktować jednego przewodu 5 × 2,5 mm² jako prostego sposobu na zasilenie dwóch niezależnych urządzeń. Taki układ wymagałby prawidłowego projektu, odpowiedniego rozdzielenia obwodów, wspólnego odłączania używanych przewodów czynnych oraz analizy obciążenia przewodu neutralnego.

Podczas gruntownego remontu znacznie rozsądniej jest ułożyć:

• 5 × 2,5 mm² do płyty przystosowanej do zasilania 2N,
• 3 × 2,5 mm² do piekarnika,
• oddzielne zabezpieczenie dla każdego obwodu.

Koszt dodatkowego przewodu podczas wykonywania bruzd jest zazwyczaj znacznie mniej dotkliwy niż późniejsze rozbieranie gotowej zabudowy i ścian.

Czy zwykłe gniazdo kuchenne wystarczy?

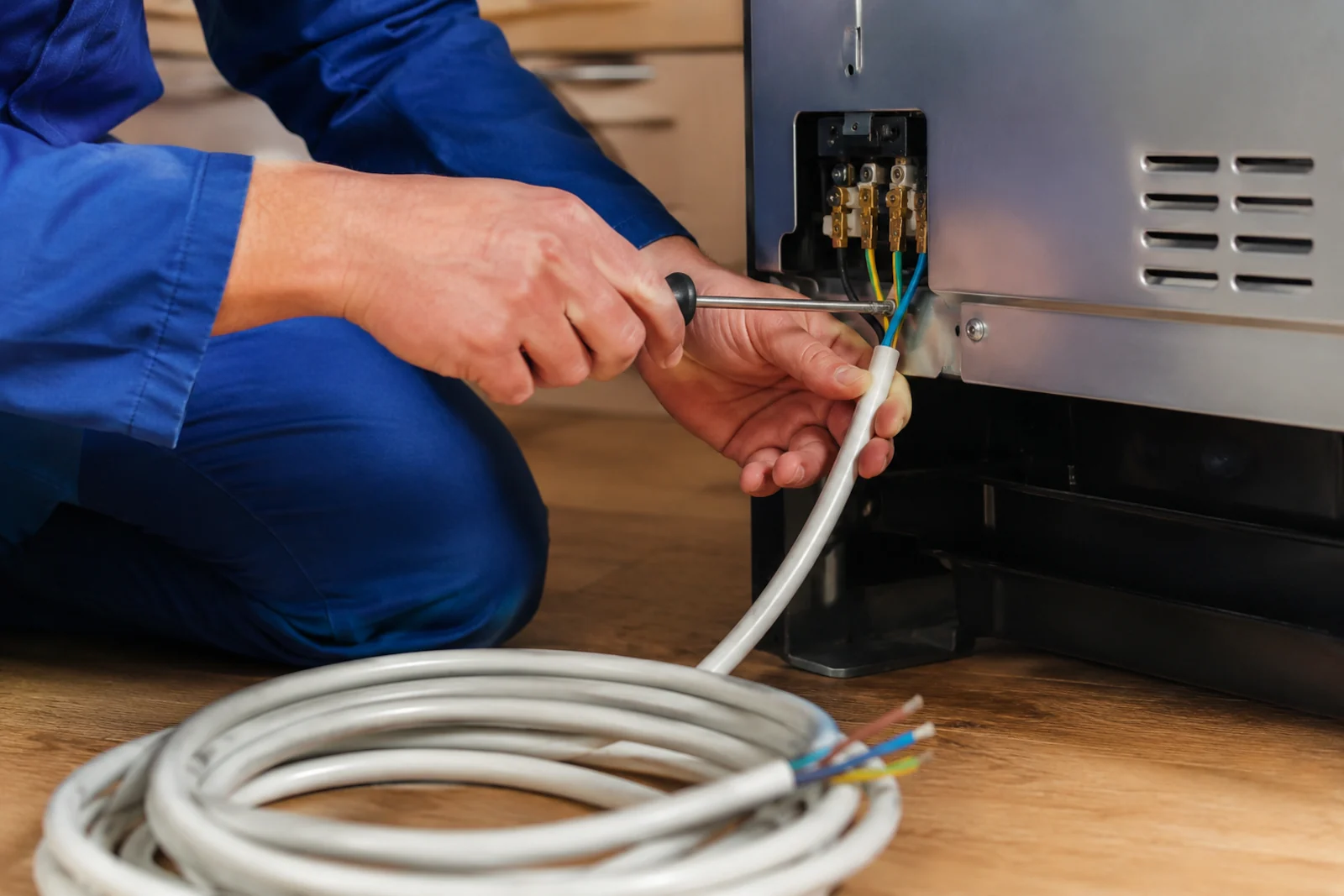

Płyty o dużej mocy są zazwyczaj przyłączane na stałe w przeznaczonej do tego puszce. Bosch w instrukcji przykładowej płyty wymaga podłączenia do instalacji stałej, zastosowania odpowiedniego odłączania oraz wykonania prac przez uprawnionego specjalistę. Producent nakazuje także postępować zgodnie ze schematem i danymi z tabliczki znamionowej.

Piekarnik może mieć fabryczną wtyczkę ochronną, ale gniazdo musi należeć do odpowiednio wykonanego obwodu i znajdować się w miejscu zgodnym z instrukcją zabudowy. Nie powinno być umieszczone bezpośrednio za obudową piekarnika, jeżeli ogranicza wsunięcie urządzenia, jest narażone na temperaturę albo nie ma do niego dostępu.

Jak przygotować instalację pod płytę i piekarnik krok po kroku?

Nie jest to instrukcja samodzielnego podłączania żył do zacisków. Poniższe kroki pomagają właściwie zaplanować instalację i przekazać elektrykowi komplet danych przed zamknięciem ścian.

Krok 1. Wybierz konkretne modele urządzeń

Sprawdź dla płyty i piekarnika:

• moc znamionową,
• napięcie zasilania,
• dopuszczalne schematy połączeń,
• wymagane zabezpieczenie,
• rodzaj przewodu przyłączeniowego,
• obecność wtyczki,
• możliwość ograniczenia mocy płyty.

Nie opieraj instalacji wyłącznie na informacji „płyta ma 7,4 kW”. Dwie płyty o podobnej mocy mogą mieć inne zaciski, fabryczne przewody i dopuszczalne warianty podłączenia.

Krok 2. Sprawdź instalację w budynku

Elektryk powinien ustalić:

• czy lokal ma zasilanie jedno- czy trójfazowe,
• jakie jest zabezpieczenie przedlicznikowe,
• jaka moc przyłączeniowa została przyznana,
• jaki układ sieci zastosowano,
• czy w obwodach występują osobne przewody N i PE,
• czy rozdzielnica ma miejsce na nowe zabezpieczenia,
• czy istniejąca instalacja jest miedziana czy aluminiowa.

Jeżeli mieszkanie ma stare przewody aluminiowe albo obwody dwużyłowe bez oddzielnego przewodu ochronnego, nie wolno rozwiązywać problemu poprzez prowizoryczne mostkowanie zacisków przy urządzeniu. Potrzebna jest ocena całej instalacji i sposobu ochrony przeciwporażeniowej.

Krok 3. Policz wymagany prąd

Dla urządzeń jednofazowych można zastosować uproszczony wzór:

prąd = moc ÷ 230 V

Przykłady:

• płyta 7,4 kW: około 32,2 A,
• piekarnik 3,5 kW: około 15,2 A,
• płyta ograniczona do 3,7 kW: około 16,1 A.

To obliczenia orientacyjne. Rzeczywisty prąd, sposób rozłożenia obciążenia oraz wymagane zabezpieczenie należy sprawdzić w dokumentacji konkretnego sprzętu.

Krok 4. Zaplanuj dwa niezależne przewody

Najbardziej uniwersalny wariant podczas remontu to:

• osobny przewód do puszki płyty,
• osobny przewód do gniazda lub punktu przyłączenia piekarnika,
• brak połączeń pośrednich w przypadkowych puszkach,
• trasa pozwalająca na późniejszą kontrolę miejsc przyłączenia.

Przewód nie powinien być prowadzony w miejscu narażonym na uszkodzenie podczas montowania szafek, prowadnic szuflad, listew czy uchwytów.

Krok 5. Ustal położenie puszki i gniazda

Puszka płyty powinna być dostępna po wysunięciu szuflady albo zdjęciu elementu zabudowy, ale nie może kolidować z urządzeniem. Przewód przyłączeniowy nie może być zgnieciony, ostro załamany ani prowadzony przy rozgrzewających się częściach sprzętu.

Gniazdo piekarnika często umieszcza się w sąsiedniej szafce, o ile pozwala na to instrukcja producenta i pozostaje dostępne. Dokładne położenie trzeba uzgodnić z projektem mebli.

Krok 6. Zleć podłączenie i pomiary elektrykowi

Po ułożeniu przewodów należy sprawdzić między innymi:

• ciągłość przewodu ochronnego,
• rezystancję izolacji,
• skuteczność samoczynnego wyłączenia zasilania,
• działanie ochrony różnicowoprądowej, jeżeli została zastosowana,
• zgodność zabezpieczenia z przekrojem i sposobem ułożenia przewodu,
• prawidłowość kolejności i oznaczenia żył,
• zgodność podłączenia ze schematem urządzenia.

Samo uruchomienie pól grzejnych nie potwierdza, że ochrona przeciwporażeniowa i zabezpieczenia działają prawidłowo.

Bezpieczeństwo i typowe błędy

Dobieranie przewodu tylko na podstawie popularnego schematu

Informacja „do indukcji zawsze 5 × 2,5 mm²” jest zbyt dużym uproszczeniem. Taki przewód może być właściwy dla płyty rozłożonej na dwa tory 230 V, ale nie musi wystarczyć do pełnej mocy pobieranej jednofazowo.

Mylenie 400 V z wykorzystaniem trzech faz

Doprowadzenie przewodu pięciożyłowego nie oznacza, że każda płyta wykorzystuje trzy fazy. Wiele urządzeń pracuje w układzie 2N, czyli wykorzystuje dwa przewody fazowe, neutralny oraz ochronny. Decydują oznaczenia na tabliczce i schemat producenta.

Podłączenie piekarnika do obwodu gniazd nad blatem

Na tym samym obwodzie mogą już działać czajnik, ekspres, opiekacz lub kuchenka mikrofalowa. Dołożenie piekarnika może powodować regularne zadziałanie zabezpieczenia. Podczas remontu najlepiej przygotować dla niego osobny obwód.

Zwiększanie zabezpieczenia bez wymiany przewodu

Zamiana zabezpieczenia 16 A na większe nie zwiększa obciążalności przewodu. Może natomiast pozbawić go właściwej ochrony przed przeciążeniem i doprowadzić do niebezpiecznego nagrzewania instalacji.

Brak weryfikacji mocy przyłączeniowej

Płyta może być poprawnie podłączona, a mimo to uruchamianie jej razem z piekarnikiem, bojlerem lub ogrzewaniem elektrycznym będzie powodować wyłączenie zabezpieczenia głównego. Przed zakupem urządzeń należy porównać ich łączną moc z warunkami przyłączenia lokalu.

Chowanie niedostępnego połączenia za zabudową

Połączenia powinny być wykonane w odpowiednim osprzęcie i pozostawać dostępne do kontroli. Luźne kostki ukryte za szafką, przedłużacze oraz połączenia wykonane bez odciążenia przewodu nie są właściwym sposobem zasilania sprzętu dużej mocy.

Samodzielne wykonywanie mostków w płycie

Mostki zacisków zależą od schematu konkretnego modelu. Błędne połączenie może podać niewłaściwe napięcie na elektronikę, uszkodzić urządzenie albo stworzyć zagrożenie porażeniem. Instrukcje producentów wyraźnie wymagają stosowania właściwego schematu oraz wykonania podłączenia przez uprawnioną osobę.

Najkrócej: co zrobić?

Jeżeli przygotowujesz nową instalację kuchenną, zastosuj następującą kolejność:

1. Wybierz płytę i piekarnik albo pobierz instrukcje rozważanych modeli.
2. Sprawdź moc, napięcie i dopuszczalny schemat połączenia płyty.
3. Przy zasilaniu płyty w układzie 2N przygotuj jako punkt wyjścia osobny przewód miedziany 5 × 2,5 mm².
4. Przy pełnej mocy płyty z jednej fazy poproś elektryka o obliczenie obwodu – często potrzebny będzie przewód 3 × 6 mm².
5. Do typowego piekarnika 230 V przygotuj osobny przewód 3 × 2,5 mm².
6. Sprawdź zabezpieczenie główne, rozdział obciążenia między fazami i miejsce w rozdzielnicy.
7. Nie zamykaj bruzd przed zatwierdzeniem tras oraz przekrojów przez elektryka.
8. Po podłączeniu wymagaj wykonania pomiarów instalacji.

FAQ – przewód do płyty indukcyjnej i piekarnika

Czy przewód 5 × 2,5 mm² wystarczy do płyty indukcyjnej?

Często wystarcza do płyty o mocy około 7,4 kW podłączonej w układzie 230/400 V 2N, ale wymaga to potwierdzenia w instrukcji oraz obliczenia obciążalności przewodu. Nie jest to uniwersalny przekrój dla każdej płyty.

Czy płytę indukcyjną 7,4 kW można podłączyć do 230 V?

Tak, jeżeli producent przewidział wariant 1N. Przy pełnej mocy prąd wynosi około 32,2 A, dlatego potrzebny jest odpowiednio dobrany przewód, zabezpieczenie i wystarczająca moc przyłączeniowa. Alternatywą może być ograniczenie mocy, jeśli płyta ma taką funkcję.

Czy do płyty indukcyjnej potrzebne są trzy fazy?

Nie zawsze. Wiele płyt korzysta z dwóch przewodów fazowych oraz przewodu neutralnego, czyli z połączenia 2N. Są też modele przeznaczone do zasilania jednofazowego. Właściwy wariant znajduje się na tabliczce znamionowej i schemacie podłączenia.

Czy przewód 3 × 2,5 mm² wystarczy do piekarnika?

Najczęściej tak, gdy jest to osobny obwód 230 V, a moc piekarnika mieści się w zakresie obsługiwanym przez zabezpieczenie 16 A. Przy mocy większej niż około 3,6 kW należy ponownie obliczyć obciążenie i sprawdzić instrukcję.

Czy płyta i piekarnik mogą być podłączone do jednego zabezpieczenia?

Nie jest to zalecany wariant podczas wykonywania nowej instalacji. Urządzenia dużej mocy powinny mieć osobne obwody i właściwie dobrane zabezpieczenia. Wspólny obwód wymaga indywidualnego projektu, a nie prostego rozdzielenia przewodu za szafkami.

Czy można wykorzystać starą instalację aluminiową?

Nie można tego ocenić wyłącznie na podstawie przekroju przewodu. Elektryk powinien sprawdzić stan połączeń, układ ochrony, obciążalność, zabezpieczenia i wyniki pomiarów. Przy remoncie kuchni najczęściej rozsądniejsze jest wykonanie nowych miedzianych obwodów od rozdzielnicy.

Co zrobić, gdy zabezpieczenie główne ma tylko 25 A?

Jedna faza zabezpieczona na 25 A odpowiada teoretycznie mocy około:

230 V × 25 A = 5,75 kW

Pełna moc płyty 7,4 kW przekracza tę wartość, nie licząc piekarnika i innych urządzeń. Trzeba sprawdzić możliwość zwiększenia mocy przyłączeniowej, wykorzystania zasilania wielofazowego albo ograniczenia mocy płyty.

Czy płytę można podłączyć samodzielnie?

Producenci często wymagają wykonania stałego podłączenia przez uprawnionego specjalistę. Błąd w rozmieszczeniu mostków, przewodu neutralnego albo ochronnego może uszkodzić urządzenie i stworzyć zagrożenie. Samodzielnie można przygotować dokumentację i zaplanować trasę, ale podłączenie oraz pomiary warto powierzyć elektrykowi.

Odpowiedź na pytanie, jaki przewód do płyty indukcyjnej i piekarnika wybrać, zależy przede wszystkim od schematu zasilania i mocy urządzeń. W typowej nowej instalacji punktem wyj
