Średnica kanałów do rekuperacji – jak dobrać 75, 90 i więcej?
W domowych instalacjach rozdzielaczowych najczęściej spotyka się przewody 75 i 90 mm, natomiast pomiędzy rekuperatorem, rozdzielaczami, czerpnią i wyrzutnią stosuje się większe kanały, zwykle z zakresu 125–200 mm. Nie oznacza to jednak, że średnicę można dobrać wyłącznie na podstawie metrażu domu. Średnica kanałów do rekuperacji powinna wynikać przede wszystkim z wymaganego przepływu powietrza, rzeczywistej średnicy wewnętrznej przewodu i oporów całej instalacji. Im więcej powietrza próbujemy przepchnąć przez mały kanał, tym bardziej rośnie jego prędkość, opór oraz ryzyko słyszalnego szumu.
Jaka średnica kanałów do rekuperacji sprawdza się w domu
W nowoczesnych instalacjach domowych często stosuje się układ rozdzielaczowy. Od głównej skrzynki do każdego anemostatu prowadzi jeden lub kilka osobnych przewodów o niewielkiej średnicy. Najczęściej są to kanały określane jako 75 mm albo 90 mm.
Trzeba jednak uważać na same oznaczenia. W wielu systemach liczba 75 lub 90 odnosi się do wymiaru zewnętrznego przewodu. W środku kanał jest mniejszy.
Przykładowo kanał oznaczony jako 75 mm może mieć około 61–63 mm średnicy wewnętrznej, natomiast przewód 90 mm około 75 mm. Ta różnica jest bardzo istotna, ponieważ przepływ powietrza zależy od pola przekroju wewnętrznego, a nie od średnicy zmierzonej po zewnętrznej stronie rury.
Dlatego przy projektowaniu instalacji nie należy przyjmować zasady:
„pokój ma określony metraż, więc wystarczy rura 75 mm”.
Najpierw trzeba ustalić wymagany strumień powietrza dla danego pomieszczenia. Dopiero później można dobrać liczbę i średnicę przewodów.

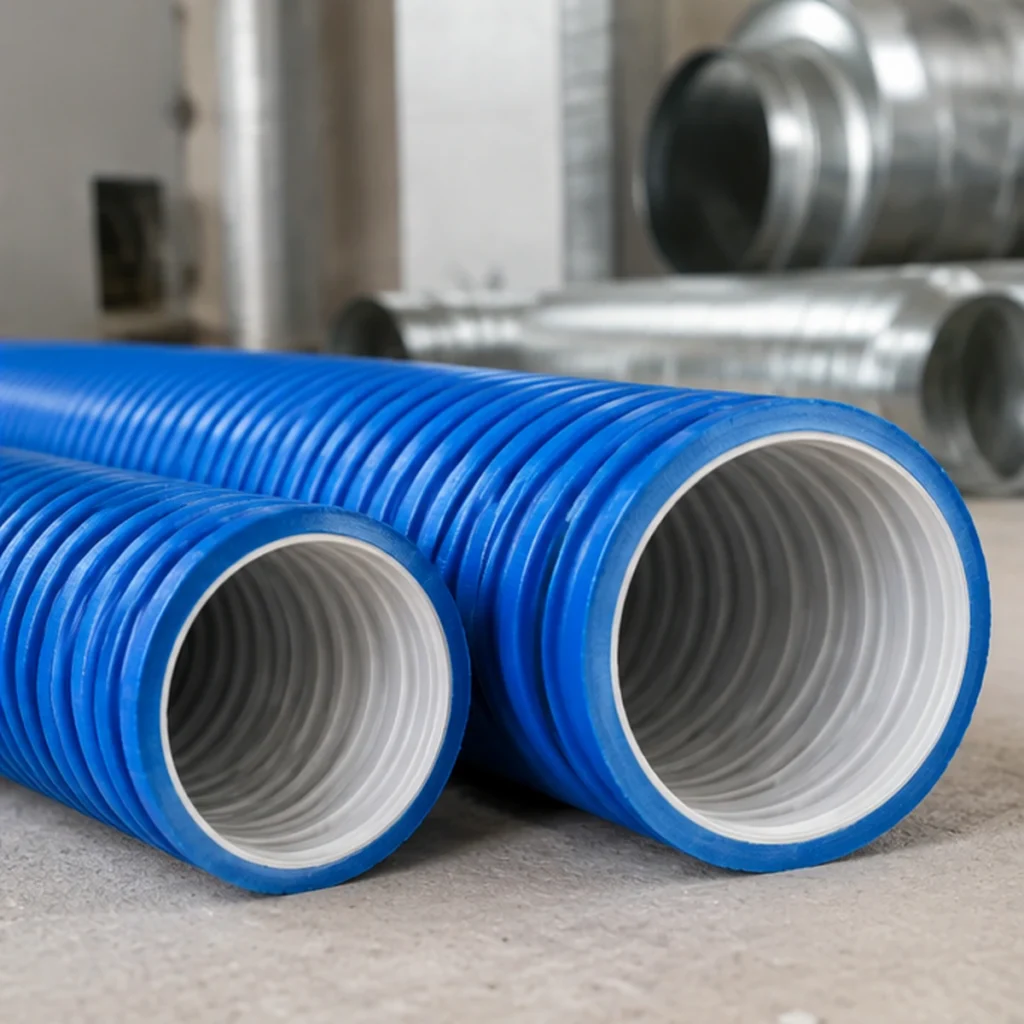

Kanał 75 czy 90 mm – jaka jest różnica
Większa średnica oznacza większe pole przekroju. Dzięki temu ten sam strumień powietrza może przepływać wolniej.
Ma to znaczenie szczególnie w sypialniach i pokojach, gdzie użytkownicy szybko zauważają szum powietrza dochodzący z anemostatu.
Dla przykładu w jednym z popularnych systemów kanał DN75 ma średnicę wewnętrzną około 61 mm, a DN90 około 75 mm. Orientacyjne przepływy wyglądają następująco:
| Prędkość powietrza | Kanał 75 mm | Kanał 90 mm |
|---|---|---|
| 1 m/s | ok. 10,5 m³/h | ok. 15,7 m³/h |
| 2 m/s | ok. 21 m³/h | ok. 31 m³/h |
| 3 m/s | ok. 32 m³/h | ok. 47 m³/h |
| 4 m/s | ok. 42 m³/h | ok. 63 m³/h |
Nie należy traktować ostatniego wiersza jako zalecanego punktu pracy. Pokazuje on przede wszystkim, jak szybko rośnie ilość powietrza wraz z jego prędkością.
W instalacji, która ma działać cicho, korzystniejsze jest zwykle zwiększenie przekroju albo liczby przewodów, zamiast wymuszania coraz większej prędkości w jednym małym kanale.
Jeden kanał czy dwa przewody do pomieszczenia
Załóżmy, że do pomieszczenia trzeba dostarczyć około 30 m³/h.
Przy jednym kanale 75 mm powietrze będzie płynęło z prędkością zbliżoną do 3 m/s. Jeden przewód 90 mm pozwoli uzyskać ten sam przepływ przy prędkości zbliżonej do 2 m/s.
Można też zastosować dwa przewody 75 mm. Wtedy każdy z nich przenosi około 15 m³/h, dzięki czemu przepływ staje się znacznie spokojniejszy.
Przy większym salonie, gdzie wymagany strumień wynosi na przykład 50–60 m³/h, prowadzenie całego powietrza jednym niewielkim kanałem zwykle nie jest dobrym rozwiązaniem. W zależności od systemu stosuje się wtedy dwa przewody do jednej skrzynki rozprężnej albo większy przekrój kanału.
Ostateczną decyzję trzeba jednak oprzeć na charakterystyce konkretnego systemu. Dwa przewody różnych producentów oznaczone jako 75 mm mogą mieć inną średnicę wewnętrzną, chropowatość oraz spadek ciśnienia.
Jak dobrać średnicę kanałów do przepływu powietrza
Podstawowa zależność jest prosta:
przepływ = pole przekroju × prędkość powietrza.
Dlatego zmniejszenie średnicy przy zachowaniu tego samego przepływu wymusza wzrost prędkości.
To z kolei może oznaczać:
- większy spadek ciśnienia,
- większe wymagania wobec wentylatorów rekuperatora,
- większy szum przepływu,
- trudniejszą regulację instalacji,
- większą podatność na hałas przy anemostatach.
Nie oznacza to jednak, że zawsze należy wybierać największy dostępny kanał. Przewody muszą się zmieścić w stropie, warstwie izolacji, zabudowie lub suficie podwieszanym. Większy system wymaga także większych skrzynek i przejść.
Dlatego dobry projekt jest kompromisem między przepływem, oporami, akustyką i miejscem na instalację.
Najpierw określa się strumień potrzebny w każdym pomieszczeniu. Następnie rozdziela się go na poszczególne przewody i sprawdza straty ciśnienia na ich długości, łukach, skrzynkach oraz anemostatach.

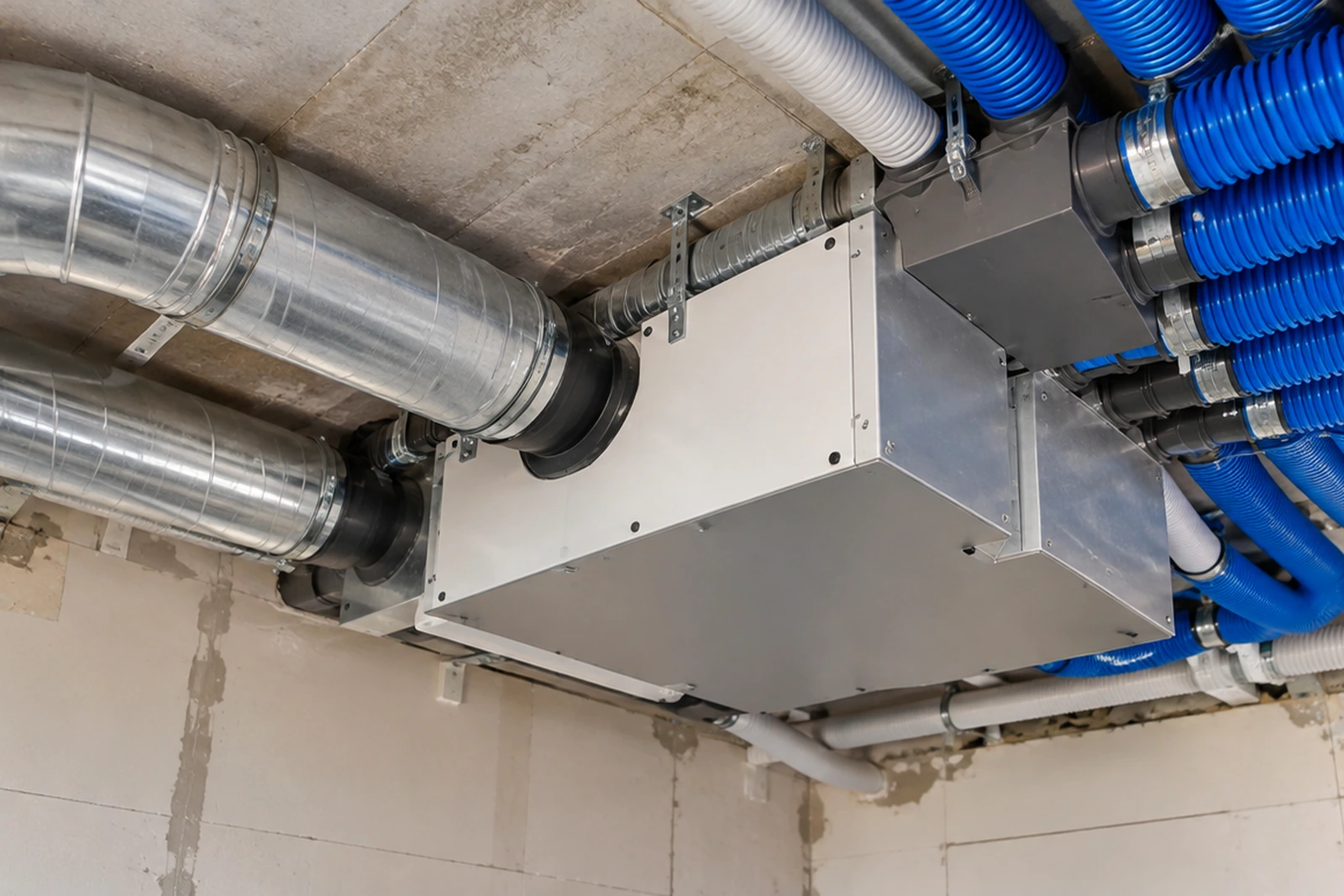

Jaką średnicę powinny mieć główne kanały rekuperacji
Kanały prowadzące od centrali do rozdzielaczy pracują inaczej niż pojedyncze przewody 75 lub 90 mm. Muszą przenieść sumę powietrza obsługującą kilka albo kilkanaście pomieszczeń.
Dlatego spotyka się tutaj znacznie większe średnice, między innymi:
125 mm, 160 mm, 180 mm, 200 mm lub większe.
Nie ma jednak uniwersalnej zasady, że dom 100 m² wymaga kanału 160 mm, a dom 150 m² przewodu 200 mm. Dwa budynki o takim samym metrażu mogą mieć inny projektowany przepływ.
Można natomiast zobaczyć skalę różnicy za pomocą prostego obliczenia.
Przy prędkości około 3 m/s idealny okrągły kanał o średnicy:
- 125 mm przenosi geometrycznie około 133 m³/h,
- 160 mm około 217 m³/h,
- 200 mm około 339 m³/h.
Są to wartości wynikające wyłącznie z pola przekroju i prędkości. Nie oznaczają automatycznie zalecanej wydajności konkretnego systemu, ponieważ rzeczywista instalacja ma opory na kolanach, filtrach, tłumikach, skrzynkach i innych elementach.
Bardzo ważna jest również średnica króćców rekuperatora. Nie należy bez projektu zwężać kanału bezpośrednio za centralą tylko dlatego, że mniejsza rura jest łatwiejsza do ukrycia.
Producent dobiera króćce urządzenia do określonych przepływów. Zwężenie może zwiększyć prędkość oraz opory już na początku instalacji.
Za mała średnica kanałów – jakie daje objawy
Za wąski przewód nie oznacza, że powietrze całkowicie przestanie płynąć. Najpierw zwykle pojawiają się mniej oczywiste problemy.
Jednym z nich jest szum przy nawiewniku, szczególnie na wyższych biegach centrali. Jeśli powietrze musi przepływać szybko przez mały kanał, każdy dodatkowy opór staje się bardziej odczuwalny.
Drugim problemem są spadki ciśnienia. Rekuperator musi pokonywać opór przewodów, kolan, skrzynek, filtrów i zakończeń. Jeżeli sieć jest zbyt oporowa, rzeczywiste przepływy mogą odbiegać od założeń.
W skrajnym przypadku instalacja jest trudna do wyregulowania. Jedno pomieszczenie otrzymuje dużo powietrza, natomiast w innym trzeba mocno otworzyć anemostat, a mimo to przepływ nadal jest zbyt mały.
Nie należy wtedy automatycznie zwiększać obrotów centrali. Najpierw trzeba ustalić, czy problemem nie jest sam układ kanałów.
Czy zbyt duża średnica kanału również może być problemem
Przewymiarowanie nie jest tak kłopotliwe jak zbyt mały przekrój, jednak również nie warto stosować przypadkowo dużych kanałów.
Większa rura:
- zajmuje więcej miejsca,
- wymaga większych przejść przez stropy i zabudowy,
- może podnieść koszt systemu,
- wymaga odpowiednich kształtek i skrzynek,
- może utrudniać prowadzenie instalacji.
Nie ma więc sensu montować kanału 90 mm wszędzie tylko dlatego, że jest większy od 75 mm. Jeżeli w niewielkim pomieszczeniu potrzebny jest mały przepływ, prawidłowo dobrany przewód 75 mm może pracować bardzo dobrze.
Podobnie z kanałami głównymi. Zwiększenie średnicy z 160 do 200 mm może wyraźnie obniżyć prędkość powietrza, lecz musi być uzasadnione przepływem, dostępnym miejscem i projektem instalacji.
Jak dobrać kanały do rekuperacji bez zgadywania
Najbezpieczniejsza kolejność wygląda następująco:
- Ustal wymagany przepływ dla każdego pomieszczenia.
- Zsumuj nawiew i wywiew dla całego domu.
- Sprawdź rzeczywistą średnicę wewnętrzną wybranego systemu kanałów.
- Oblicz, ile powietrza przypadnie na jeden przewód.
- Jeżeli przepływ jest zbyt duży, zastosuj większą średnicę albo kilka równoległych przewodów.
- Sprawdź spadki ciśnienia dla rzeczywistych długości tras.
- Uwzględnij opory skrzynek, kolan, tłumików i anemostatów.
- Dopiero na tej podstawie dobierz kanały główne i centralę.
- Po wykonaniu instalacji wykonaj pomiary oraz wyreguluj przepływy.
Nie należy dobierać średnicy wyłącznie do powierzchni domu ani kopiować instalacji sąsiada. Metraż jest tylko jednym z parametrów. Liczy się również układ pomieszczeń, liczba punktów nawiewnych i wywiewnych, długość przewodów oraz wymagany strumień powietrza.
Jeżeli instalacja powstaje na etapie budowy domu, poprawienie projektu przed wykonaniem wylewek lub zabudowy jest znacznie prostsze niż wymiana zbyt małych kanałów po zakończeniu prac.
FAQ – średnica kanałów do rekuperacji
Czy kanał 75 mm wystarczy do sypialni?
Może wystarczyć, jeśli wymagany przepływ mieści się w możliwościach konkretnego systemu i straty ciśnienia są niewielkie. Przy większym przepływie korzystniejsze może być zastosowanie dwóch przewodów 75 mm albo jednego 90 mm.
Czy kanał 90 mm jest zawsze lepszy od 75 mm?
Nie. Przy takim samym przepływie zapewnia niższą prędkość powietrza, ale zajmuje więcej miejsca. Średnica powinna wynikać z projektu, a nie z zasady „większe znaczy lepsze”.
Czy do salonu można poprowadzić dwa kanały 75 mm?
Tak. W systemach rozdzielaczowych prowadzenie kilku równoległych przewodów do jednej skrzynki rozprężnej jest normalnym sposobem uzyskania większego przepływu przy umiarkowanej prędkości powietrza.
Jaka średnica kanału od rekuperatora?
Zależy od wydajności centrali, średnicy jej króćców i obliczeń instalacji. W domach spotyka się między innymi kanały 125, 160 oraz 200 mm. Bez obliczeń nie należy samodzielnie zmniejszać średnicy króćca przewidzianego przez producenta.
Czy po montażu trzeba mierzyć przepływy?
Tak. Projekt określa wartości docelowe, natomiast pomiary po wykonaniu instalacji pozwalają sprawdzić rzeczywisty nawiew i wywiew oraz prawidłowo zbilansować system.
Źródła
- ALNOR Systemy Wentylacji – dokumentacja systemu FLX-REKU i przewodów FLX-HDPE.
- VENTIA / HAVACO – dane techniczne systemu Flexo i przewodów Flexo DUCT.
- Zehnder Polska – dokumentacja systemu ComfoTube Round.
- VASCO – dokumentacja systemu kanałów powietrznych EasyFlow.
