Ściągacz do łożysk wewnętrznych – rozmiary, gwinty, dobór

Ściągacz do łożysk wewnętrznych — zastosowania i zasada działania

Kiedy siadam do demontażu, chcę mieć kontrolę, nie przypadek. Dlatego ściągacz do łożysk wewnętrznych chwytam od środka pierścienia i wyciągam łożysko osiowo, bez wyginania gniazda. To narzędzie pracuje w osi, przenosi siłę przez śrubę lub siłownik i zamienia mój moment na czyste ciągnięcie. A więc mniej stresu dla części i dla mnie.

Rodzaje ściągaczy: segmentowe, rozpierane, hydrauliczne, bezwładnościowe

Z doświadczenia:

1. Segmentowe — rozpierają się symetrycznie wewnątrz łożyska. Dają równy chwyt na dużej powierzchni. Lubię je do łożysk 10–55 mm.
2. Rozpierane z pazurami — prostsze, lżejsze, ale wymagają dobrego centrowania. Dobre w ciasnych gniazdach.
3. Hydrauliczne — siła 10–20 T, świetne do zapieczonych łożysk, gdy śruba pociągowa już „śpiewa”.
4. Bezwładnościowe (slide hammer) — młotek bezwładnościowy pomaga, gdy od spodu nie podejdę mostkiem. Używam, gdy nie mam punktu oparcia.

Dlaczego ściągacz wygrywa z „młotkiem i przecinakiem”

Przecinak rozcina i rozpręża, a potem niszczy gniazdo. Ściągacz ciągnie osiowo i „na zimno”. I tak, czasem grzanie ma sens, lecz najpierw daję kontrolowaną siłę. Różnica? Mniej szkód, stały moment, przewidywalny efekt. A i palce całe.

Gdzie najczęściej pracuje: piasty, alternatory, silniki elektryczne

Najczęściej celuję w:

• Piasty kół w małych maszynach, wózkach, agregatach.
• Alternatory i rozruszniki, gdzie ID łożysk bywa 12–20 mm.
• Silniki elektryczne pomp i wentylatorów w kotłowni czy warsztacie, zwykle 8–30 mm.
• Narzędzia ogrodowe: pilarki, kosiarki, też się zdarzają.

Rozmiary ściągaczy do łożysk wewnętrznych — jak dobrać do średnicy

Dobór rozmiaru robi mi 80% roboty. Jeśli źle trafię w zakres ID, narzędzie będzie się ślizgać albo pęknie pierścień. I to jest ta chwila, gdy warto poświęcić 30 sekund na pomiar.

Zakres pracy: średnica wewnętrzna (ID) a szerokość chwytu

Mierzę ID łożyska suwmiarką z dokładnością 0,1 mm. Do ID 12 mm wybieram wkład z zakresem np. 10–14 mm. Zasada: chwyt ma objąć min. 60–70% grubości pierścienia wewnętrznego. Przykład praktyczny:

• Zestaw „S” 8–20 mm — alternatory, małe silniki.
• Zestaw „M” 18–36 mm — piasty, większe silniki.
• Zestaw „L” 34–55 mm — gniazda głębokie, duże koła pasowe.
  Jeśli stożek chwytu wchodzi „za lekko”, dodaję pół obrotu rozpieraka i sprawdzam luz promieniowy ręką.

Długość i głębokość chwytu w wąskich gniazdach

Gdy gniazdo siedzi głęboko (np. 45–70 mm od czoła), potrzebuję długich ramion albo cienkiego segmentu. Liczy się też wysokość mostka. Minimum:

• Długość ramienia: głębokość gniazda + 10–15 mm zapasu.
• Śruba robocza: musi pracować w pełnym gwincie przez całą drogę (np. 80–120 mm).
  W wąskich gniazdach staram się utrzymać luz na prowadzeniu <0,2 mm, bo wtedy nie „tańczy”.

Zestawy wieloelementowe vs pojedyncze rozmiary — co kupić na start

Na start wziąłbym zestaw S+M z adapterami 8–36 mm oraz mostek. Mam wtedy 80% przypadków z głowy. Pojedyncze rozmiary kupuję do powtarzalnej pracy (np. jedna seria silników). Warto też dopiąć długi rozpierak do głębokich gniazd i cienkościenne chwytaki do łożysk igiełkowych.

Gwinty i siła ciągu — śruba pociągowa, hydraulika, „slide hammer”

Bez gwintu nie ma siły, a bez siły nie ma demontażu. I tak, gwinty metryczne i UNF przewijają się non stop. Ja trzymam porządek w adapterach i nie mieszam systemów.

Standardy gwintów (np. M16, M18×1,5, UNF) i kompatybilność adapterów

Najczęstsze:

• M16×2,0 — klasyk w średnich ściągaczach.
• M18×1,5 — drobny skok, precyzyjne dociąganie, mniejsze „schodki” siły.
• 3/4-16 UNF — w narzędziach zza oceanu, zwłaszcza w młotkach bezwładnościowych.
  Zasady, których pilnuję:

1. Nigdy nie dociągam do „betonu” na suchym gwincie.
2. Zawsze smaruję (np. MoS₂), bo wtedy tarcie spada, a siła rośnie przewidywalnie.
3. Adapter przymiarkuję „na sucho”, żeby nie krzyżować gwintów.

Jak liczyć moment i siłę: kiedy klucz dynamometryczny, kiedy siłownik 10 T

W skrócie: siła z hydrauliki to P×A (np. 700 bar × 1,45 cm² ≈ 10 kN). Typowe ręczne pompy dają 700 bar, więc siłownik 10 T ma zapas do zapieczonych osadzeń. Przy śrubie pociągowej wolę klucz dynamometryczny 60–200 Nm. Jeśli łożysko nie rusza przy ~150–180 Nm i słychać „strzały”, odkładam klucz i sięgam po siłownik 10 T. Nie siłuję się na siłę, bo gwint też ma swoją wytrzymałość.

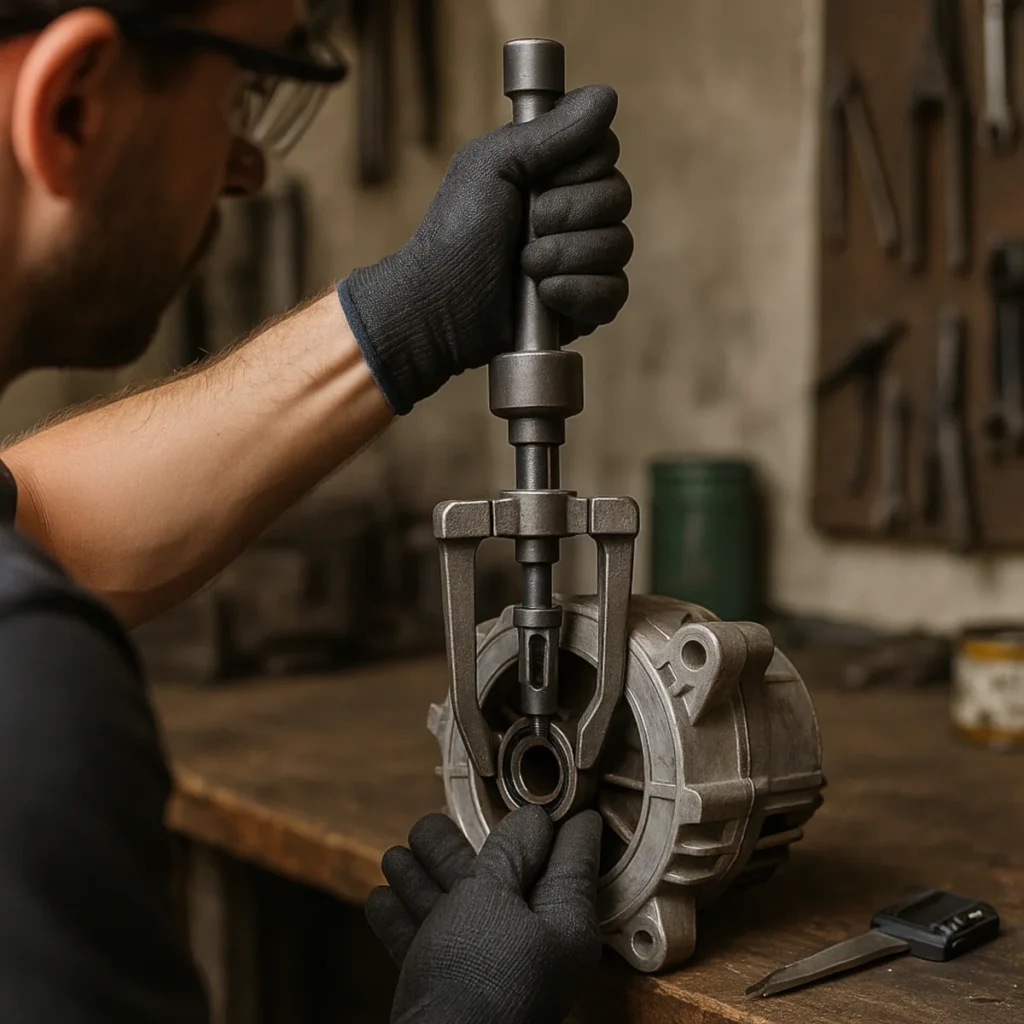

Młotek bezwładnościowy (ściągacz udarowy) — kiedy to najlepszy wybór

Gdy nie mam punktu podparcia na mostek albo rama zasłania dostęp, biorę „slide hammer”. Masa 2–3 kg, skok 200–300 mm i kilka kontrolowanych uderzeń. Działa, gdy rdza trzyma więcej niż rozsądek. Ale i tu centrowanie robi robotę — bez osi narobię szkód.

Jak używać ściągacza do łożysk wewnętrznych krok po kroku (bezpiecznie)

Lubię procedury, bo oszczędzają czas i nerwy. Poniżej mój schemat, który działa w garażu i w firmowym warsztacie.

Przygotowanie: pomiar, odrdzewiacz, podparcie i zabezpieczenie elementu

1. Mierzę ID łożyska i głębokość gniazda.
2. Psikam odrdzewiaczem i czekam 5–10 minut.
3. Zakładam okulary i rękawice.
4. Ustawiam mostek lub znajduję punkt podparcia, który wytrzyma ciąg.
5. Osłaniam sąsiednie części kartonem lub matą, bo drobinki lubią fruwać.

Ustawienie segmentów/pazurów, centrowanie i kontrola osi ściągania

Wkładam segmenty, rozpieram o ¼ obrotu, sprawdzam luz i dociągam do kontaktu. Następnie centrowanie: końcówka śruby musi celować w oś wału. Jeśli widzę odchyłkę >1°, koryguję. Po pierwszym „kliknięciu” naprężam o kolejne ⅛–¼ obrotu. Słucham metalu. On mówi, kiedy starczy.

Demontaż, inspekcja gniazda i czyszczenie przed montażem nowego łożyska

Gdy łożysko puści, łapię je ręką przez szmatkę. Potem oglądam gniazdo: czy nie ma rys, zadziorów i przebarwień po przegrzaniu. Czyszczę wnętrze: szczotka mosiężna, izopropanol albo benzyna ekstrakcyjna. Na końcu testuję próbnie osadzenie „na sucho”, żeby nie zabić nowego łożyska krzywym startem.

Najczęstsze błędy: krzywe ciągnięcie, przegrzewanie, nadmierny moment

• Krzywe ciągnięcie — bije w gniazdo, wyrywa „kieszenie” i psuje bazę pod nowe łożysko.
• Przegrzewanie — odbarwia stal, traci twardość. Podgrzewam rozsądnie, lokalnie i krótko.
• Nadmierny moment — niszczy gwint i segmenty. Gdy czuję sprężynowanie, przestaję i zmieniam metodę.

Akcesoria i serwis — jak przedłużyć życie ściągacza do łożysk wewnętrznych

Narzędzie to inwestycja. Traktuję je jak precyzyjny klucz, nie jak łom. Pielęgnacja wraca w formie bezproblemowych demontaży.

Smarowanie gwintu, ochrona powierzchni chwytnej i kalibracja

Co 10–15 użyć:

• Smaruję śrubę MoS₂ lub grafitowym.
• Przecieram powierzchnie chwytne, żeby nie łapały rdzy.
• Kontroluję bicie końcówki prowadzącej (prosty test na czujniku).
  Co sezon sprawdzam gwint wzorcem i nakrętką kontrolną — jak haczy, gwintownik i delikatna regeneracja.

Adaptery, mostki podporowe, rozpieraki — kiedy są niezbędne

Adaptery ratują, gdy producent zmienił typ gniazda o 2 mm. Mostki z regulacją rozstawu i wysokości pozwalają ominąć wystające kartery. Cienkie rozpieraki wchodzą w łożyska igiełkowe, gdzie standardowy segment robi tylko „kłap”. Bez tego zestawu tracę czas i nerwy.

Przechowywanie, kontrola zużycia i wymiana elementów roboczych

Trzymam zestaw w kasecie piankowej. Segmenty nie obijają się o siebie. Co miesiąc zerkam na krawędzie chwytne — jeśli zaokrągliły się na >0,3 mm, wymieniam. Śruba z wyciągniętym gwintem? Idzie do kosza. Wolę kupić nową niż ratować „na słowo”.

Ściągacz do łożysk wewnętrznych — zastosowania i zasada działania (przykłady z życia)

Dla porządku dorzucam kilka realnych scenariuszy, które zdarzają mi się regularnie:

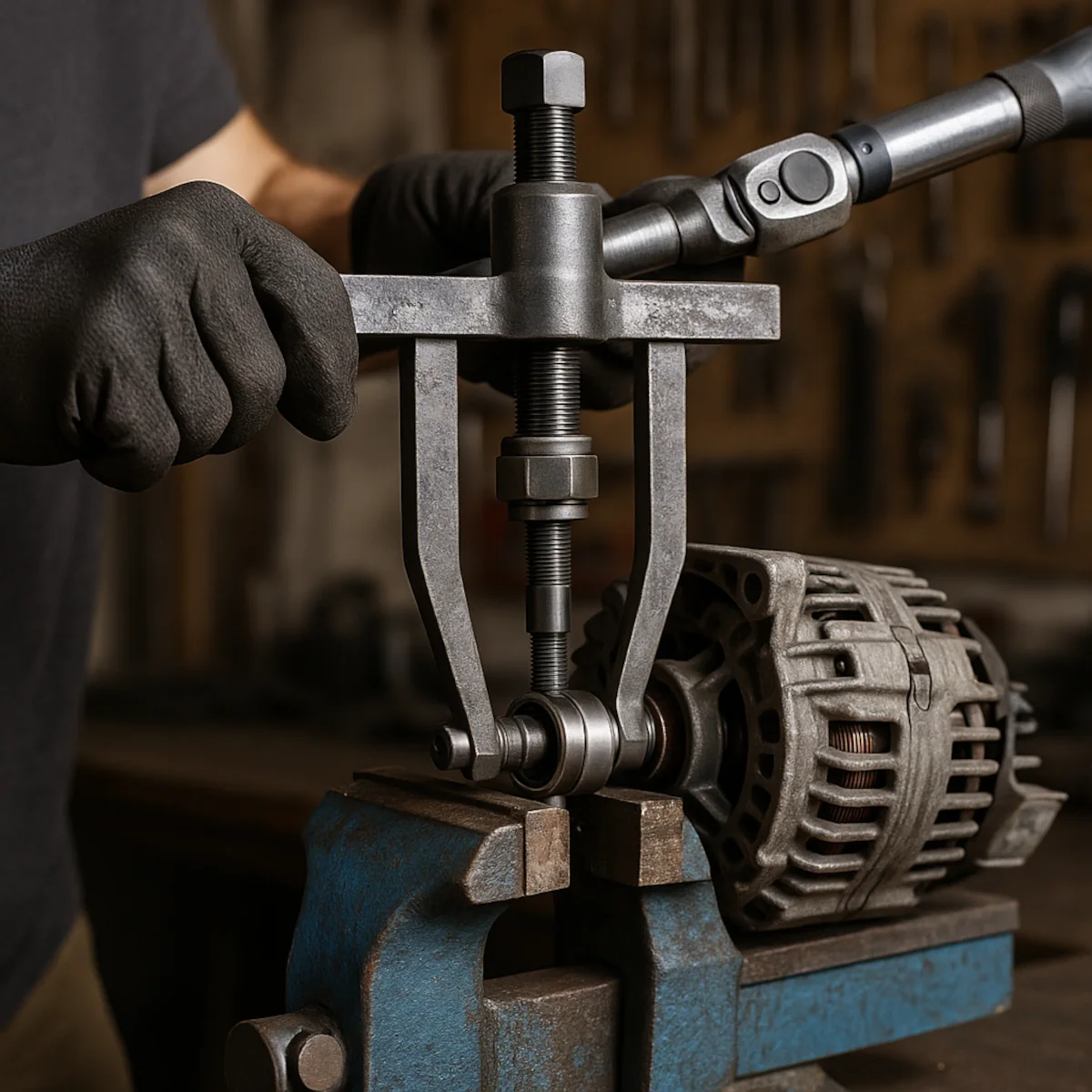

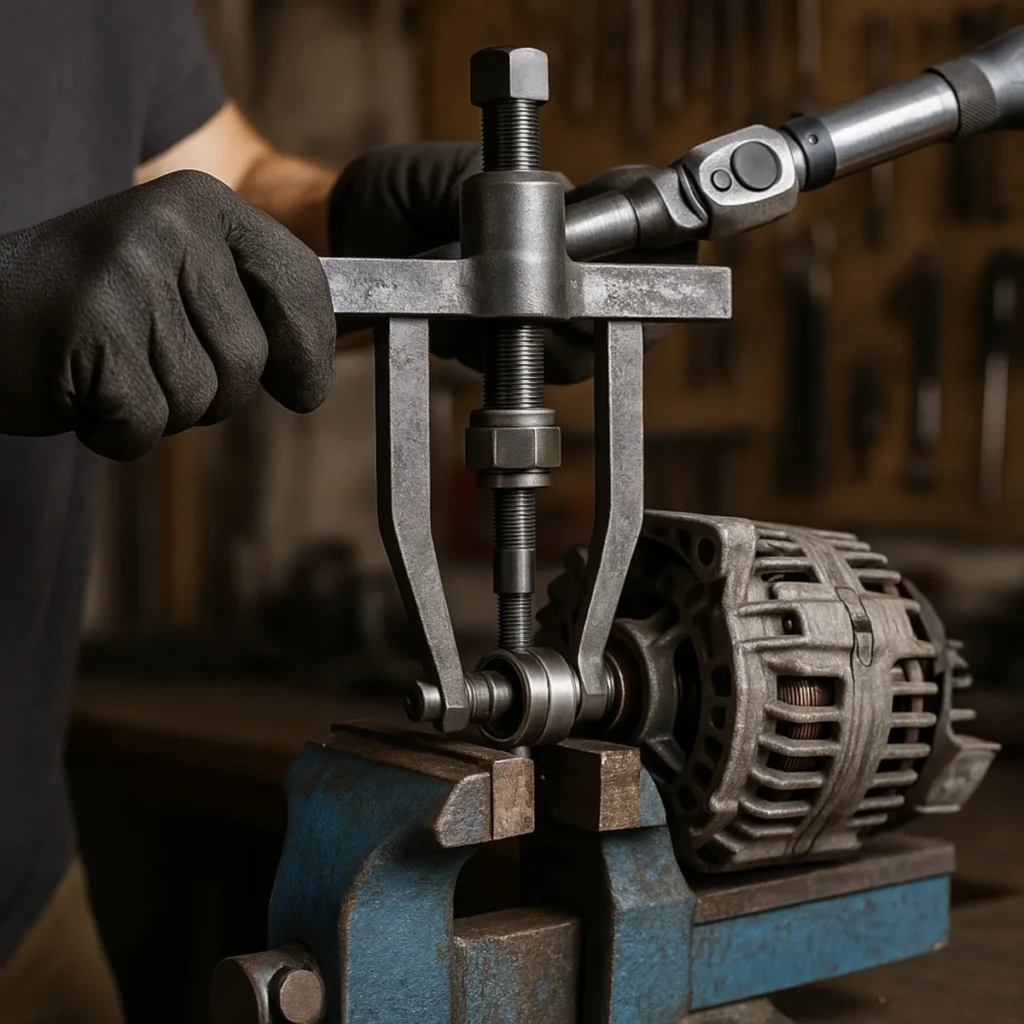

• Alternator w kompakcie: ID łożyska 15 mm, głębokość 28 mm, chwyt segmentowy, gwint M18×1,5, moment dociągania ~120–150 Nm.
• Silnik 2,2 kW w kompresorze: ID 6203 (17 mm), gniazdo dość głębokie, potrzebny długi rozpierak i mostek z regulacją.
• Piasta wózka: łożysko 6004 (20 mm), zapieczone po zimie — młotek bezwładnościowy + trzy kontrolowane uderzenia.

Rozmiary ściągaczy do łożysk wewnętrznych — jak dobrać do średnicy (tabela skrótów i wskazówek)

Dla szybkiej decyzji:

• 8–12 mm — elektronarzędzia, małe wentylatory.
• 12–20 mm — alternatory, rozruszniki, małe silniki.
• 20–32 mm — pompy, piasty lekkie.
• 32–55 mm — cięższe aplikacje, koła pasowe.
  I jeszcze wskazówka: jeśli ID „leci” na łożysku, chwytam bliżej zdrowej krawędzi albo zmieniam metodę na hydraulikę.

Gwinty i siła ciągu — śruba pociągowa, hydraulika, „slide hammer” (liczby, które pamiętam)

Dla porządku dorzucam liczby, których się trzymam:

• Klucz dynamometryczny: 60–200 Nm jako typowy zakres pracy śrub pociągowych średniej wielkości.
• Hydraulika: 10 T = 100 kN, 20 T = 200 kN (przy 700 bar i odpowiedniej średnicy tłoka).
• Slide hammer: masa 2–3 kg, 5–10 uderzeń zwykle załatwia sprawę, o ile chwyt jest równy.

Jak używać ściągacza do łożysk wewnętrznych krok po kroku (checklista do wydrukowania)

Kiedy się spieszę, lecę z checklistą:

1. Zmierz ID i głębokość gniazda.
2. Dobierz segment i gwint adaptera.
3. Nasmaruj śrubę pociągową.
4. Ustaw mostek i wycentruj oś.
5. Dociągaj po ⅛ obrotu, obserwuj reakcję.
6. Jeśli nic nie drgnie, rozpręż o +¼ i powtórz.
7. Zastąp śrubę siłownikiem 10 T, jeśli moment przekracza rozsądek.
8. Po demontażu oczyść i obejrzyj gniazdo.

Akcesoria i serwis — jak przedłużyć życie ściągacza do łożysk wewnętrznych (tipy warsztatowe)

Kilka moich „złotych” przyzwyczajeń:

• Zawsze mam dwa smary: suchy MoS₂ na gwint i lekki olej na prowadzenia.
• Oklejam wrażliwe krawędzie taśmą malarską — zabezpiecza lakier i dłonie.
• Trzymam mini-latarkę czołową. Widoczność osi robi robotę większą niż siła.

FAQ

Czy muszę mieć hydrauliczny ściągacz, żeby ruszyć zapieczone łożysko?
Nie zawsze. Gdy śruba wchodzi gładko do ~150 Nm i nic się nie dzieje, dopiero wtedy sięgam po 10 T. Czasem wystarczy odrdzewiacz i delikatne podgrzanie oprawy.

Jak często serwisować ściągacz?
Po każdych 10–15 użyciach przetrzyj gwint, sprawdź segmenty i lekko nasmaruj. Sezonowo kontroluj gwint wzorcem i wymień zużyte elementy.

Co, jeśli pierścień wewnętrzny pęka przy rozpieraniu?
Przestań. Zmień metodę na segment o większej powierzchni lub użyj hydrauliki. Krótkie grzanie oprawy też pomaga, jednak rób to z głową.

Czy slide hammer niszczy gniazda?
Nie, jeśli dobrze wycentrujesz chwyt i nie przesadzisz z siłą. Uderzenia mają być kontrolowane, a nie „z całej siły”.

Jakie bezpieczeństwo zachować?
Okulary, rękawice, osłona sąsiednich elementów. Nie stój w osi ciągu. I nie dociągaj na „sucho”.

Źródła

Katalogi producentów narzędzi: KUKKO, Hazet, BGS, Facom, Beta, Yato.
Materiały techniczne: podstawy hydrauliki warsztatowej (pompy 700 bar, siłowniki 10–20 T).
Dane gwintów: ISO 261 (gwinty metryczne), UNF (Unified National Fine).
Praktyka warsztatowa: demontaże alternatorów, silników elektrycznych i piast w małych maszynach.
