Rewizja kanalizacyjna – gdzie ją zrobić i po co?
Rewizja kanalizacyjna daje dostęp do wnętrza przewodu bez rozcinania rur, demontażu sanitariatów czy kucia zabudowy. Najczęściej warto przewidzieć ją przy dolnej części pionu, na trudnych do czyszczenia odcinkach poziomych oraz tam, gdzie późniejszy dostęp do instalacji byłby utrudniony. Sam czyszczak to jednak za mało – po wykończeniu ściany lub szachtu trzeba jeszcze móc wygodnie otworzyć jego pokrywę i wprowadzić sprzęt do czyszczenia. Właśnie dlatego miejsce rewizji najlepiej ustalić jeszcze przed zabudową pionów, wykonaniem wylewek i położeniem płytek.
Co to jest rewizja kanalizacyjna i do czego służy?

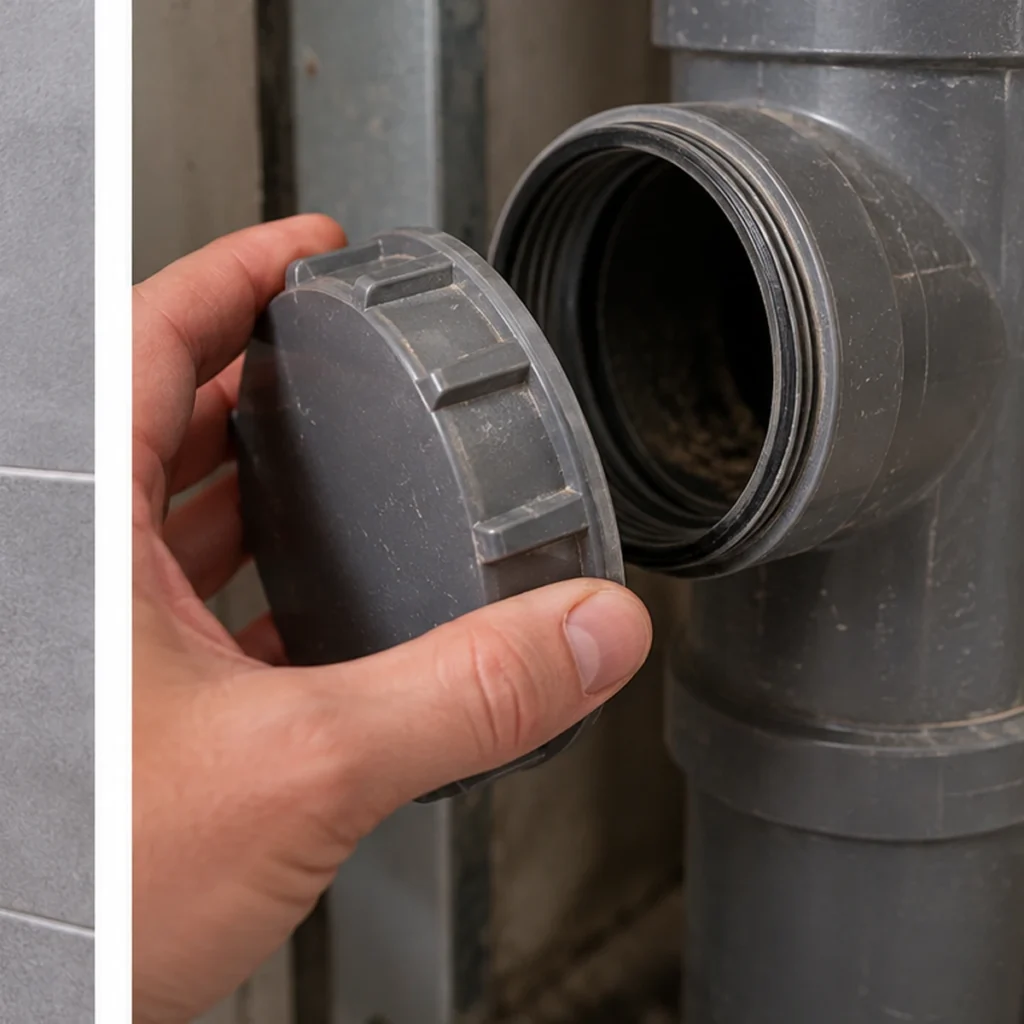

Pod nazwą rewizja kanalizacyjna najczęściej kryje się czyszczak, czyli fragment rury lub kształtka wyposażona w zamykany otwór. Po zdjęciu lub odkręceniu pokrywy instalator może dostać się bezpośrednio do przewodu kanalizacyjnego.
Producenci systemów kanalizacyjnych oferują czyszczaki jako normalne elementy instalacji. W aktualnych katalogach znajdują się modele przeznaczone do montażu zarówno pionowego, jak i poziomego, wyposażone w szczelne zamknięcia i uszczelki.
Rewizja przydaje się przede wszystkim wtedy, gdy trzeba:
- wprowadzić spiralę kanalizacyjną,
- przepłukać przewód,
- usunąć głębiej położony zator,
- wprowadzić kamerę inspekcyjną,
- sprawdzić stan wnętrza przewodu,
- uzyskać dostęp do odcinka, którego nie da się wygodnie oczyścić przez syfon.
Nie należy przy tym mylić dwóch rzeczy. Czyszczak jest elementem samej rury kanalizacyjnej. Drzwiczki rewizyjne są natomiast otworem w zabudowie, który pozwala dostać się do czyszczaka. Jeżeli rura pozostaje odkryta, dodatkowe drzwiczki oczywiście nie są potrzebne.
Gdzie zrobić rewizję kanalizacyjną?
Najważniejsza zasada jest prosta: dostęp należy przewidzieć tam, skąd rzeczywiście można oczyścić problematyczny fragment instalacji.
PN-EN 12056-2 dotyczy projektowania kanalizacji sanitarnej wewnątrz budynków, natomiast zasady dostępu serwisowego zakładają możliwość skutecznego czyszczenia i konserwacji przewodów. Punkt dostępu nie powinien być blokowany przez konstrukcję budynku ani inne instalacje.
U podstawy pionu kanalizacyjnego
Jednym z najważniejszych miejsc jest dolna część pionu przed jego przejściem w przewód odpływowy. W tym miejscu ścieki z całego pionu trafiają do poziomu, dlatego w razie zatoru dostęp serwisowy jest szczególnie przydatny. Takie rozwiązanie wskazują również instrukcje projektowania systemów kanalizacyjnych.

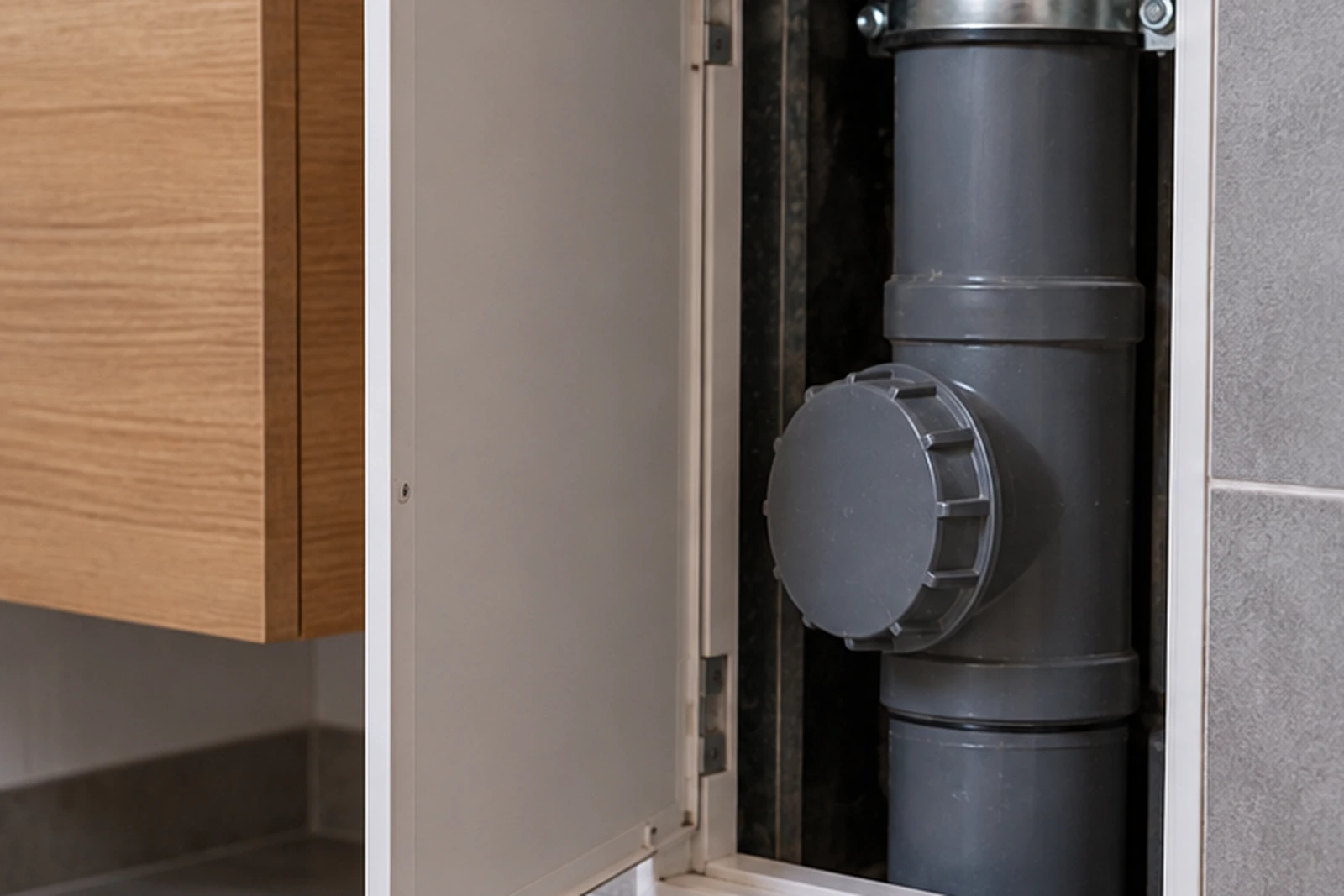

Jeżeli pion znajduje się w szachcie albo zostanie obudowany płytą, otwór w zabudowie trzeba ustawić dokładnie przed czyszczakiem.
Nie wystarczy więc wykonać małych drzwiczek „gdzieś obok”. Instalator powinien móc:
odkręcić pokrywę, wyciągnąć ją i swobodnie wprowadzić spiralę lub przewód urządzenia czyszczącego.
Na dłuższych przewodach poziomych
Im dłuższy przewód poziomy i im więcej ma zmian kierunku, tym trudniejsze może być późniejsze mechaniczne czyszczenie.
Dostęp serwisowy ma szczególne znaczenie w piwnicach, pomieszczeniach technicznych oraz przy przewodach układanych pod posadzką. Instrukcje systemowe przewidują czyszczaki także na długich prostych odcinkach, aby nie było konieczne wprowadzanie spirali przez kilkanaście metrów instalacji z przypadkowego punktu.
Nie oznacza to jednak, że w każdym domu trzeba mechanicznie rozstawiać rewizje według jednego uniwersalnego odstępu. Ostateczne rozmieszczenie zależy od średnicy, przebiegu instalacji, liczby zmian kierunku oraz projektu.
Przy trudnych zmianach przebiegu instalacji
Problemem dla sprzętu czyszczącego są nie tylko odległości. Trudniejsze bywają miejsca, w których przewód wyraźnie zmienia przebieg.
Jeżeli poziom kanalizacyjny ma kilka załamań, uskoki albo rozbudowany układ rozgałęzień, dobrze zaplanowany dostęp może zdecydowanie skrócić późniejsze szukanie zatoru.
Nie chodzi przy tym o montowanie czyszczaka przy każdym kolanie. Rewizję trzeba umieścić tak, aby z konkretnego punktu dało się obsłużyć możliwie duży fragment przewodu.
Przy wyjściu kanalizacji z budynku
Dostęp serwisowy może być potrzebny również na przewodzie odpływowym przy wyjściu z domu. Szczególnie dotyczy to instalacji, w których pomiędzy budynkiem a zewnętrzną kanalizacją nie ma dogodnej studzienki rewizyjnej. Takie rozwiązanie przewidują wytyczne montażowe systemów kanalizacyjnych.
Jeżeli kilka metrów rury znajduje się pod posadzką, fundamentem, tarasem albo podjazdem, brak dostępu może bardzo skomplikować późniejsze czyszczenie.
Rewizja kanalizacyjna – które miejsce ma największy sens?
| Miejsce | Dlaczego warto przewidzieć dostęp | Na co uważać |
|---|---|---|
| Dolna część pionu | daje dostęp do pionu i przejścia w poziom | nie chować czyszczaka za stałą zabudową |
| Długi poziom kanalizacyjny | ułatwia wprowadzenie spirali lub kamery | rewizja musi być osiągalna po wykończeniu pomieszczenia |
| Skomplikowana zmiana przebiegu | umożliwia dojście do odcinka za załamaniem | samo małe okienko w ścianie może nie wystarczyć |
| Wyjście instalacji z budynku | umożliwia czyszczenie głównego odpływu | sprawdzić, czy funkcji tej nie zapewnia już studzienka |
| Dłuższe lub nietypowe podejście | pomaga przy osadzie i zatorze przed pionem | najpierw ocenić, czy łatwiejszy dostęp nie istnieje przez syfon |
Najgorsze rozwiązanie to czyszczak zamontowany zgodnie z przebiegiem rur, ale później całkowicie zasłonięty płytą, glazurą albo meblem.
Taka rewizja istnieje tylko na papierze.
Jak zaplanować dostęp do czyszczaka w zabudowanej ścianie?
Przy pionach kanalizacyjnych często wykonuje się obudowę z płyt. Dzięki temu rury znikają z łazienki, ale razem z nimi bardzo łatwo ukryć także elementy serwisowe.
Dlatego przed zamknięciem szachtu sprawdź położenie czyszczaka i dopiero względem niego wyznacz miejsce drzwiczek.
Pokrywa rewizji powinna być skierowana w stronę, z której można do niej podejść. Umieszczenie jej kilka centymetrów od bocznej ściany, profilu konstrukcyjnego albo stelaża może uniemożliwić odkręcenie korka.
Podobnie wygląda kwestia wielkości otworu w zabudowie. Nie warto dobierać go wyłącznie do tego, żeby wyglądał dyskretnie. Otwór musi pozwolić nie tylko wsunąć dłoń, ale również manewrować narzędziami.
W aktualnych katalogach producentów czyszczaki występują w wielu średnicach odpowiadających średnicom instalacji – przykładowo DN 50, 75, 90, 100, 125 czy 150. Sama pokrywa przy większym przewodzie może więc zajmować sporo miejsca.
Jeżeli planujesz płytki, dobrym rozwiązaniem może być:
- gotowa klapa rewizyjna,
- drzwiczki zlicowane z powierzchnią ściany,
- zdejmowany fragment zabudowy,
- rewizja pod płytkę.
Najważniejsze jest jednak nie to, czy klapka będzie prawie niewidoczna, ale czy podczas awarii rzeczywiście będzie użyteczna.
Co się dzieje, gdy rewizji nie ma?
Brak czyszczaka nie oznacza, że instalacja automatycznie będzie źle działać. Problem pojawia się dopiero wtedy, gdy powstanie zator w miejscu niedostępnym od strony syfonu, WC lub studzienki.
Wtedy hydraulik może próbować wejść do przewodu przez inny punkt. Czasami wystarczy zdemontować syfon. Innym razem trzeba zdjąć miskę WC albo rozłączyć fragment instalacji.
Przy instalacji całkowicie zabudowanej sytuacja jest trudniejsza. Jeśli nie ma żadnego dogodnego dostępu, konieczne może być otwieranie obudowy.
Dlatego rewizja jest tanim elementem przede wszystkim na etapie budowy. Najwięcej kosztuje nie sam czyszczak, lecz późniejsze dotarcie do rury, jeżeli ktoś wcześniej zamknął ją na stałe.
Na RemontowyEkspert.pl temat braku rewizji pojawia się już w artykule o błędach przy projektowaniu kanalizacji grawitacyjnej. Wskazano tam właśnie dolne części pionów i dłuższe przewody jako miejsca wymagające przemyślanego dostępu serwisowego.
Jak dobrać rewizję do rury kanalizacyjnej?
Najbezpieczniej wybierać czyszczak należący do systemu rur zastosowanego w instalacji. Producenci oferują elementy przeznaczone do konkretnych średnic i materiałów, a pokrywy wyposażają w odpowiednie uszczelnienie. Przykładowo Wavin oferuje czyszczaki kanalizacji wewnętrznej z pokrywami gwintowanymi, natomiast Geberit ma elementy z otworami rewizyjnymi do kilku własnych systemów kanalizacyjnych.
Nie ma sensu dobierać elementu wyłącznie dlatego, że nominalnie „pasuje do rury 110”. Trzeba sprawdzić:
- system i materiał przewodu,
- średnicę,
- sposób połączenia,
- typ uszczelnienia,
- pozycję montażu,
- możliwość otwarcia pokrywy po zakończeniu remontu.
W nowej instalacji najlepiej ustalić to razem z przebiegiem pionów i poziomów, zanim wykonawca zacznie zamykać bruzdy i szachty.
FAQ
Czy rewizja kanalizacyjna i czyszczak to to samo?
W kontekście rur kanalizacyjnych najczęściej tak. Czyszczak jest elementem przewodu z zamykanym otworem pozwalającym dostać się do wnętrza instalacji. Słowem „rewizja” określa się jednak potocznie także drzwiczki w zabudowie, dlatego łatwo pomylić te dwa elementy.
Czy rewizja musi być dostępna po zabudowaniu pionu?
Tak należy ją zaplanować. Czyszczak zakryty płytą i glazurą bez otworu serwisowego traci większość swojej funkcji. Zasady projektowania dostępu do kanalizacji zakładają możliwość skutecznego czyszczenia i konserwacji przewodów.
Czy trzeba montować rewizję przy każdym kolanie kanalizacji?
Nie. Liczy się możliwość dostania się do problematycznych fragmentów instalacji. W instalacji z wieloma zmianami kierunku może być potrzebny dodatkowy punkt serwisowy, jednak nie oznacza to montowania czyszczaka przy każdym łuku.
Czy przez rewizję można wprowadzić kamerę kanalizacyjną?
Tak, o ile średnica otworu, kierunek czyszczaka i przebieg przewodu pozwalają na wprowadzenie danego sprzętu. Rewizje wykorzystuje się zarówno do mechanicznego czyszczenia, jak i inspekcji przewodów.
Gdzie najważniejsza jest rewizja kanalizacyjna w domu?
W typowej instalacji szczególnie ważny jest dostęp przy dolnej części pionu oraz do głównych, trudno dostępnych przewodów odpływowych. Przy rozbudowanej instalacji ostateczne rozmieszczenie warto ustalić na projekcie, zamiast dokładać czyszczaki dopiero po pojawieniu się problemów.
Dobrze zaplanowana rewizja kanalizacyjna praktycznie nie wpływa na codzienne użytkowanie domu, natomiast podczas awarii może oszczędzić demontażu sanitariatów i otwierania zabudowy. Najlepszy moment na jej zaplanowanie jest przed ułożeniem posadzki, zabudową pionu i położeniem płytek. Później poprawienie dostępu staje się znacznie trudniejsze.
Źródła
- Polski Komitet Normalizacyjny – PN-EN 12056-2:2002, Systemy kanalizacji grawitacyjnej wewnątrz budynków – Kanalizacja sanitarna – Projektowanie układu i obliczenia.
- COBRTI INSTAL – Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych, Zeszyt 12.
- Kaczmarek – Instrukcja projektowania, montażu i eksploatacji wewnętrznych instalacji kanalizacyjnych z polipropylenu.
- Wavin – materiały produktowe dotyczące czyszczaków kanalizacji wewnętrznej AS+.
- Geberit – Katalog produktów kanalizacyjnych 2026, czyszczaki systemów kanalizacyjnych.
