Płyta fundamentowa i ściany nośne – jak je poprawnie połączyć

Płyta fundamentowa i ściany nośne – podstawowe zasady współpracy konstrukcji

Jak działa płyta fundamentowa w typowym domu jednorodzinnym

Kiedy pierwszy raz patrzyłem na zbrojoną płytę, szczerze mówiąc widziałem tylko gęstą kratę prętów i beton. Dopiero z czasem zrozumiałem, że to tak naprawdę „talerz”, który równomiernie rozkłada wszystkie obciążenia z domu na grunt. Płyta fundamentowa i ściany nośne tworzą tu jedną całość, więc nie ma klasycznych ław, na których stawiasz ściany, tylko wszystko „siedzi” na jednej, sztywnej płycie.

Zazwyczaj:

• grubość płyty w domach jednorodzinnych wynosi od 18 do 25 cm,
• beton ma klasę co najmniej C20/25,
• zbrojenie stanowi siatka z prętów o średnicy 8–12 mm, układanych co 15–20 cm.

Dzięki temu płyta:

1. Przejmuje obciążenia od ścian nośnych, stropów, dachu i użytkowania.
2. Rozkłada je na większą powierzchnię gruntu, co zmniejsza ryzyko nierównomiernego osiadania.
3. Stabilizuje dom nawet na gorszych gruntach, gdzie ławy fundamentowe wymagałyby bardzo głębokiego posadowienia.

Od razu widać, że jeśli projektant źle „zgra” płyta fundamentowa i ściany nośne, to później na budowie nie ma cudów – konstrukcja będzie się broniła rysami i klawiszowaniem posadzek.

Rola ścian nośnych posadowionych na płycie fundamentowej

Ściany nośne nie są tylko „przegrodą”, która oddziela nas od zimna i sąsiadów. One przenoszą ogromne obciążenia punktowe i liniowe, dlatego ważne jest, gdzie dokładnie stoją na płycie.

Ściany nośne:

• zbierają obciążenia od stropu, więźby dachowej, pokrycia, śniegu i wiatru,
• przekazują je w postaci linii obciążeń na płytę fundamentową,
• działają jak żebra usztywniające całą konstrukcję budynku.

Moim zdaniem kluczowy detal to pierwsza warstwa muru. Jeśli murarz „odpuści” i będziesz miał różnice poziomów rzędu 5–10 mm, to potem te milimetry zemszczą się w postaci krzywych stropów i pękających tynków. Dlatego zawsze:

• sprawdzam poziom płyty niwelatorem lub chociaż dobrym poziomnicą 2 m,
• układam pierwszą warstwę ścian na zaprawie wyrównawczej lub cienkowarstwowej zgodnie z projektem,
• kontroluję narożniki i osie ścian, bo ściany nośne muszą stać dokładnie tam, gdzie przewidział projektant.

Najczęstsze błędy projektowe na styku płyty fundamentowej i ścian nośnych

Tutaj zaczyna się prawdziwe „mięso”, bo to właśnie detale na styku płyta fundamentowa i ściany nośne najczęściej szwankują.

Najczęstsze grzeszki, które widzę:

• brak wzmocnień (żeber) pod wewnętrznymi ścianami nośnymi,
• za mała grubość płyty pod ścianami o dużym obciążeniu (np. ściany pod stropem żelbetowym i ciężkim dachem),
• nieuwzględnienie ciężkiego kominka lub ściany żelbetowej w środku domu,
• źle zaprojektowane przerwy robocze w płycie – ściana stoi na „łączeniu” betonowań,
• brak czytelnych detali izolacji w projekcie, przez co wykonawca „rzeźbi po swojemu”.

Jeśli projekt nie przewiduje konkretnych rozwiązań, to na budowie zaczyna się loteria. A później inwestor patrzy na rysy w narożnikach i zastanawia się, czy to jeszcze kosmetyka, czy już powód do niepokoju.

Projektowanie płyty fundamentowej pod ściany nośne – na co zwrócić uwagę

Rozmieszczenie żeber i wzmocnień pod ścianami nośnymi

Żebra w płycie fundamentowej to nic innego jak pogrubienia lub dodatkowo dozbrojone pasy betonu pod ścianami. Projektant nie robi tego „na oko”, tylko liczy obciążenia i na tej podstawie wyznacza, gdzie i jak wzmocnić płyta fundamentowa i ściany nośne jako układ.

Z praktyki wynika, że:

• żebra mają często dodatkowe zbrojenie dolne i górne,
• ich głębokość potrafi sięgać 30–40 cm,
• szerokość bywa zbliżona do szerokości ściany (np. 24–30 cm) lub większa.

Warto:

1. Sprawdzić, czy pod każdą ścianą nośną zaprojektowano wzmocnienie.
2. Zwrócić uwagę, czy żebra biegną ciągiem, a nie „urywają się” w przypadkowych miejscach.
3. Upewnić się, że zbrojenie żeber łączy się prawidłowo z resztą płyty – bez „wiszących” prętów.

Jeżeli widzę projekt płyty, w którym ściana stoi na „gołej” płycie o grubości 15 cm, bez żeber i bez obliczeń, to zapala mi się czerwona lampka.

Grubość płyty fundamentowej a obciążenia od ścian nośnych

Grubość płyty to nie jest kwestia oszczędności kilku centymetrów betonu. To decyduje o ugięciach, nośności i późniejszym zachowaniu całego domu. W typowym domu jednorodzinnym:

• płyta 18–20 cm wystarcza przy lekkich ścianach z betonu komórkowego i stropie gęstożebrowym,
• płyta 22–25 cm jest rozsądna przy ciężkich ścianach ceramicznych, stropie żelbetowym i dachu z dachówką.

Na grubość wpływa:

• rodzaj i ciężar ścian nośnych,
• rozpiętość między osiami ścian,
• rodzaj gruntu (piaski, gliny, namuły),
• poziom wód gruntowych.

Moim zdaniem nie warto „ścinać” grubości poniżej zaleceń projektanta tylko dlatego, że beton podrożał. Oszczędność kilku procent kosztów stanu zero może się zemścić w postaci rys i problemów, które trudno naprawić, gdy dom już stoi.

Jak czytać projekt budowlany z płytą fundamentową i ścianami nośnymi

Wielu inwestorów dostaje projekt, odkłada go na półkę i liczy, że wykonawca wszystko ogarnie. A potem okazuje się, że nikt dokładnie nie przeczytał części konstrukcyjnej.

Ja zawsze polecam:

1. Otworzyć rysunek płyty fundamentowej i zaznaczyć sobie wszystkie ściany nośne.
2. Sprawdzić, czy pod każdą ścianą jest zaznaczone wzmocnienie, większa grubość lub zmienione zbrojenie.
3. Zwrócić uwagę na przekroje – tam widać, jak płyta fundamentowa i ściany nośne łączą się z izolacją i resztą budynku.
4. Dopytać projektanta o detale, które są nieczytelne albo zbyt ogólne (zwłaszcza izolacje i przerwy robocze).

Jeżeli nie czujesz się mocny w rysunkach, warto po prostu usiąść z kierownikiem budowy. Pięć–dziesięć minut rozmowy potrafi oszczędzić później sporo nerwów na etapie zalewania betonu.

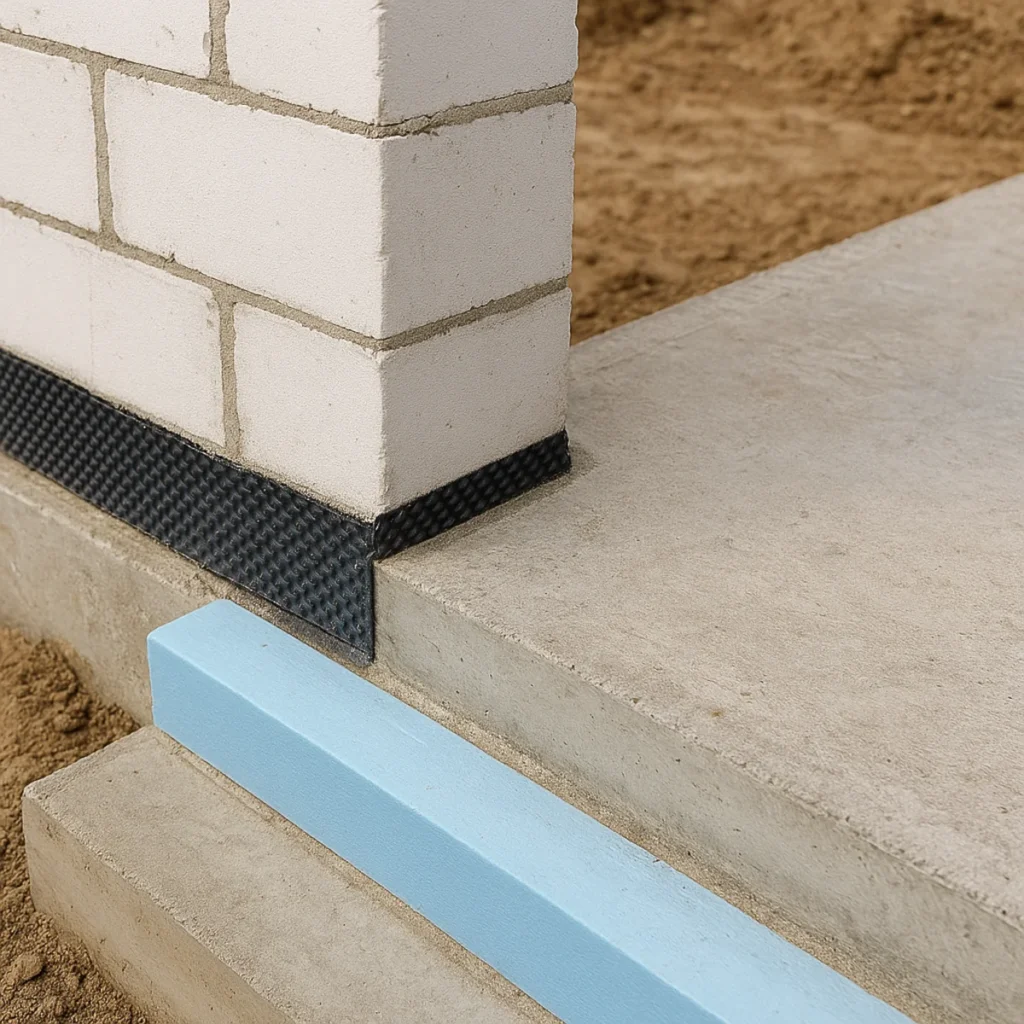

Płyta fundamentowa i ściany nośne a izolacja termiczna i przeciwwilgociowa

Gdzie najłatwiej o mostki termiczne na styku płyty fundamentowej i ścian

Przyznaję, że najwięcej problemów widzę nie w samym betonie, tylko w izolacjach. Płyta fundamentowa i ściany nośne tworzą newralgiczny detal w strefie cokołu. Jeśli ktoś popełni błąd, to:

• podłoga przy ścianie staje się wyraźnie chłodniejsza,
• w narożnikach od strony pomieszczeń pojawia się wykwit wilgoci i grzyb,
• rachunki za ogrzewanie rosną, bo uciekasz ciepłem w grunt.

Mostki termiczne powstają najczęściej:

• przy przejściu z izolacji poziomej w pionową,
• na styku ocieplenia płyty z ociepleniem ściany zewnętrznej,
• w okolicach drzwi tarasowych i wejściowych.

Dlatego tak ważne jest, aby izolacja termiczna obiegała dom „ciągłym kołnierzem” – od spodu płyty, przez jej boki, aż po ocieplenie ścian.

Warstwy izolacji pod ściany nośne na płycie fundamentowej

Pod typową płytą fundamentową układa się kilka warstw. Pomijając szczegóły geotechniczne, najczęściej wygląda to tak:

• zagęszczona podsypka piaskowa lub z kruszywa,
• ewentualnie warstwa chudego betonu,
• izolacja termiczna (np. XPS lub EPS o podwyższonej wytrzymałości),
• folia lub papa jako warstwa poślizgowa i przeciwwilgociowa,
• dopiero na tym beton płyty.

Pod ściany nośne stosuje się często grubszą warstwę izolacji lub układa się ją w dwóch warstwach na zakład, aby:

• zwiększyć nośność i ograniczyć odkształcenia,
• zminimalizować mostki termiczne,
• zapewnić lepsze odcięcie ściany od wilgoci gruntowej.

Warto pilnować, żeby płyty izolacji pod ścianami układać ciasno, bez szczelin. Jeżeli wykonawca zostawi szpary, to później beton wciska się w te miejsca i tworzy twarde, zimne „kliny”, którymi ucieka ciepło.

Uszczelnienie cokołu budynku krok po kroku

Cokół to ten fragment między płytą, ścianą a terenem. Jeśli tu coś pójdzie nie tak, to nawet najlepsza płyta fundamentowa i ściany nośne przegrają z wodą.

W uproszczeniu:

1. Najpierw wykonuję izolację poziomą na płycie w miejscu, gdzie będą stały ściany (najczęściej papa lub specjalna folia).
2. Potem murowane są ściany nośne.
3. Następnie wykonuję izolację pionową cokołu i łączę ją szczelnie z izolacją poziomą płyty.
4. Na końcu dokładam ocieplenie ściany zewnętrznej tak, aby zachodziło na płytę i tworzyło ciągłość z ociepleniem podłogi.

Najczęściej stosowane materiały izolacyjne przy płycie fundamentowej

W praktyce najczęściej spotykam:

• płyty XPS o grubości 10–20 cm pod płytą i na jej bokach,
• EPS o podwyższonej wytrzymałości (np. EPS 100–150) pod podłogą na gruncie,
• papy termozgrzewalne lub folie grubowarstwowe jako izolację przeciwwilgociową,
• masy bitumiczne lub polimerowe do uszczelnienia cokołu.

Kluczem nie jest sam materiał, tylko konsekwentne połączenie wszystkiego w jeden układ. Jeśli gdzieś zrobisz „dziurę”, woda i zimno zawsze ją znajdą.

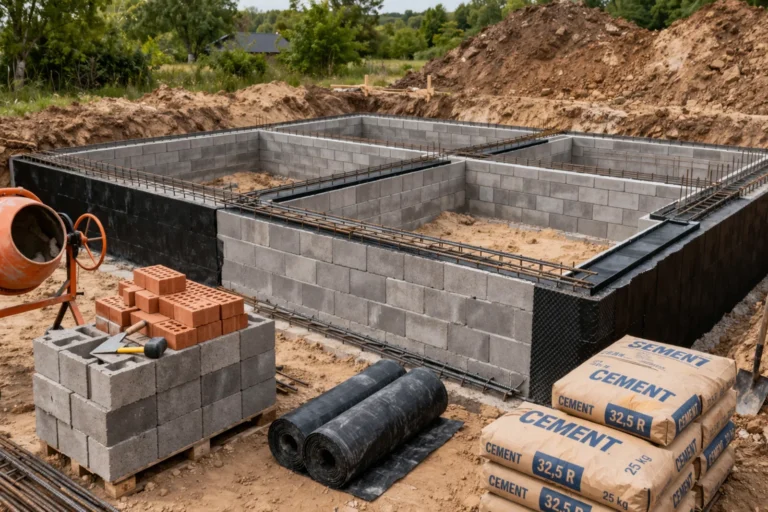

Technologie wykonania ścian nośnych na płycie fundamentowej

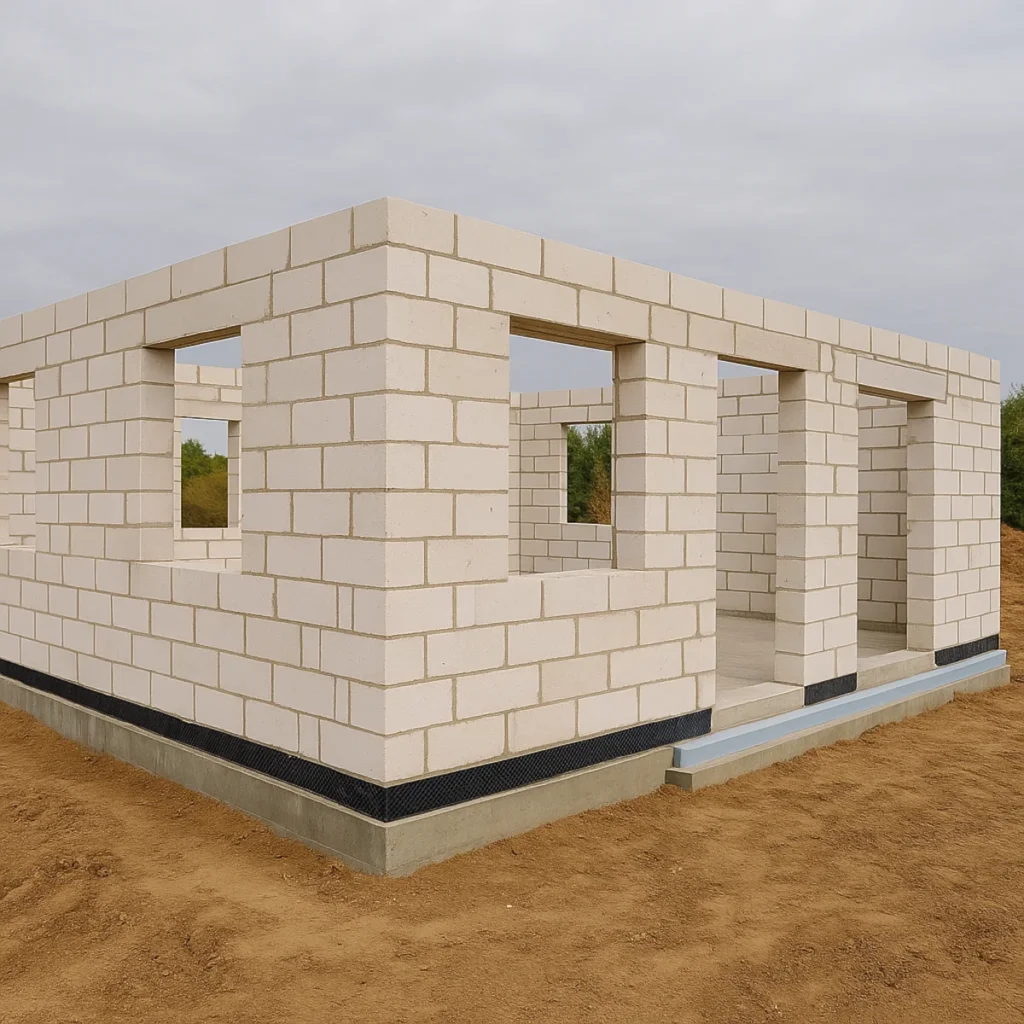

Ściany nośne z betonu komórkowego, ceramiki i silikatów na płycie fundamentowej

Każdy materiał ścienny zachowuje się trochę inaczej. Płyta fundamentowa i ściany nośne muszą być do siebie dopasowane nie tylko konstrukcyjnie, ale też „charakterem”.

• Beton komórkowy jest lekki, ciepły, ale dość kruchy. Wymaga równej podstawy i cienkowarstwowej zaprawy.
• Ceramika poryzowana jest cięższa, ale też bardziej odporna na uszkodzenia, lubi równą, twardą powierzchnię.
• Silikaty są bardzo ciężkie, mają dużą wytrzymałość, ale niską izolacyjność cieplną.

Przy murowaniu na płycie warto:

• dokładnie oczyścić powierzchnię płyty z mleczka cementowego i pyłu,
• wykonać pierwszą warstwę na zaprawie wyrównawczej,
• pilnować szerokości ściany – nie może „stać” na krawędzi płyty, bo z czasem pojawią się odspojenia i rysy.

Moim zdaniem lepiej poświęcić jeden dzień więcej na dopieszczenie pierwszej warstwy niż potem tygodniami szpachlować pęknięte tynki.

Ściany szkieletowe i monolityczne na płycie – o czym pamiętać przy montażu

Coraz częściej spotykam domy, gdzie ściany nośne powstają w technologii szkieletowej (drewno, stal) albo jako ściany monolityczne żelbetowe.

Przy ścianach szkieletowych:

• ważne jest dokładne zakotwienie profili lub podwalin w płycie,
• trzeba zastosować odpowiednią izolację przeciwwilgociową pod drewnianą belką,
• należy zadbać o szczelność powłok paroizolacyjnych od wewnątrz.

Przy ścianach monolitycznych:

• zbrojenie ściany musi łączyć się z zbrojeniem płyty (pręty wypuszczone z płyty),
• szalunki wymagają dobrego podparcia, żeby nie przemieściły się podczas betonowania,
• trzeba szczególnie pilnować przerw roboczych i sposobu pielęgnacji betonu.

W obu przypadkach płyta fundamentowa i ściany nośne tworzą jeden monolit, więc błędy na etapie betonowania lub kotwienia są praktycznie nienaprawialne.

Jak prawidłowo kotwić ściany nośne do płyty fundamentowej

Kotwienie to temat, który wydaje się nudny, a później decyduje o tym, czy ściana „nie chodzi” przy silnym wietrze. Kotwy mają zapewnić przeniesienie sił poziomych (np. od wiatru) oraz zapobiegać przesuwaniu się ściany po płycie.

Najważniejsze zasady:

• stosowanie kotew systemowych o odpowiedniej długości i średnicy,
• zachowanie minimalnej głębokości zakotwienia w betonie płyty,
• unikanie kotwienia w strefach osłabionych (np. nad przepustami instalacyjnymi).

Przed wierceniem dobrze jest zajrzeć w projekt i detale zbrojenia. Dzięki temu nie trafisz w główny pręt, który odpowiada za nośność płyty.

Rozstaw i rodzaje kotew stosowanych przy płycie fundamentowej

W praktyce stosuje się:

• kotwy mechaniczne (rozporowe),
• kotwy chemiczne (żywice iniekcyjne),
• łączniki systemowe dla technologii szkieletowych.

Rozstaw zwykle wynosi od 50 do 100 cm, ale zawsze trzeba sprawdzić wytyczne producenta i projektanta. Jeżeli widzę ścianę drewnianą przykręconą „na cztery wkręty na róg”, to mam świadomość, że pierwszy poważniejszy wiatr przetestuje ten pomysł lepiej niż jakiekolwiek obliczenia.

Kontrola jakości i typowe problemy na połączeniu płyty fundamentowej i ścian nośnych

Pękające tynki i rysy w ścianach – kiedy winna jest płyta fundamentowa

Pęknięcia tynków to temat, który potrafi zestresować każdego inwestora. Nie każde pęknięcie oznacza katastrofę, ale warto wiedzieć, kiedy podejrzewać, że płyta fundamentowa i ściany nośne nie współpracują jak trzeba.

Niepokojące sygnały:

• rysy ukośne w okolicach narożników otworów okiennych i drzwiowych,
• pęknięcia przechodzące przez kilka kondygnacji w jednej linii,
• rysy pojawiające się i powiększające po zmianach temperatury lub po kolejnej zimie.

Często przyczyną bywa:

• nierównomierne osiadanie płyty (np. różne warunki gruntowe),
• źle wykonane zbrojenie pod ścianami,
• błędy przy betonowaniu (pustki, brak zagęszczenia).

Moim zdaniem w takiej sytuacji nie warto zgadywać, tylko zamówić ekspertyzę konstruktora. Lepiej raz zapłacić za profesjonalną ocenę niż później żyć w stresie, czy dom „siądzie” jeszcze bardziej.

Nierówności płyty fundamentowej a murowanie pierwszej warstwy ścian nośnych

To jest temat, który wydaje się banalny, ale ma ogromne znaczenie. Jeżeli płyta ma lokalne garby i dołki, to murarz musi to skorygować zaprawą. Jeżeli tego nie zrobi, ściany nośne zaczną „tańczyć” po wysokości.

Przed murowaniem warto:

• sprawdzić odchyłki poziomu płyty (najlepiej niwelatorem),
• zaznaczyć najwyższy punkt płyty i od niego startować z pierwszą warstwą,
• unikać sytuacji, w której zaprawa ma zmienną grubość od 5 do 30 mm.

Dobrym nawykiem jest:

1. Ułożyć narożne bloczki lub pustaki i ustawić je idealnie w poziomie.
2. Rozciągnąć sznurek murarski i dopiero wtedy uzupełniać ścianę między narożnikami.
3. Na bieżąco kontrolować poziom i płaszczyznę ściany.

Kilka godzin spędzonych na spokojnym ustawieniu pierwszej warstwy potrafi zaoszczędzić naprawdę sporo czasu przy dalszych robotach wykończeniowych.

Odbiór prac fundamentowych i murarskich – lista kontrolna dla inwestora

Na koniec coś bardzo praktycznego. Gdy płyta fundamentowa i ściany nośne są już wykonane, warto zrobić prosty „przegląd techniczny” własnymi oczami. Nie zastąpi to kierownika budowy, ale daje poczucie kontroli.

Przy odbiorze płyty sprawdzam:

• czy powierzchnia jest równa, bez dużych garbów i ubytków,
• czy widoczne zbrojenie zgadza się z projektem (średnice, rozstaw),
• czy izolacja termiczna i przeciwwilgociowa została wykonana zgodnie z założeniami,
• czy nie ma widocznych rys skurczowych o szerokości większej niż ok. 0,3 mm.

Przy odbiorze ścian nośnych:

• kontroluję pionowość ścian (odchyłki do kilku milimetrów na wysokości kondygnacji),
• sprawdzam poziom pierwszej warstwy muru,
• oglądam, czy ściany stoją dokładnie w osiach zgodnie z projektem,
• patrzę na jakość spoin poziomych i pionowych.

Dodatkowo warto:

1. Przejść cały obrys domu i obejrzeć strefę cokołu.
2. Upewnić się, że izolacje nie są uszkodzone.
3. Zrobić dokumentację zdjęciową (później przyda się np. do wykrywania przebiegu instalacji pod posadzką).

Dzięki temu łatwiej wrócić do ewentualnych usterek i rozmawiać z wykonawcą o konkretnych miejscach, a nie „ogólnie o problemach”.
