Oznaczenie kabli kolory – podstawy, znaczenie i normy PN/IEC

Z kolorów izolacji da się wyczytać naprawdę sporo, ale trzeba trzymać się logiki i… norm. Główna idea jest prosta. Barwy mają ograniczać pomyłki i skracać czas pracy. Ja podchodzę do tematu praktycznie, bo na budowie liczy się minuta i pewność, że po podaniu napięcia nic nie „strzeli”.

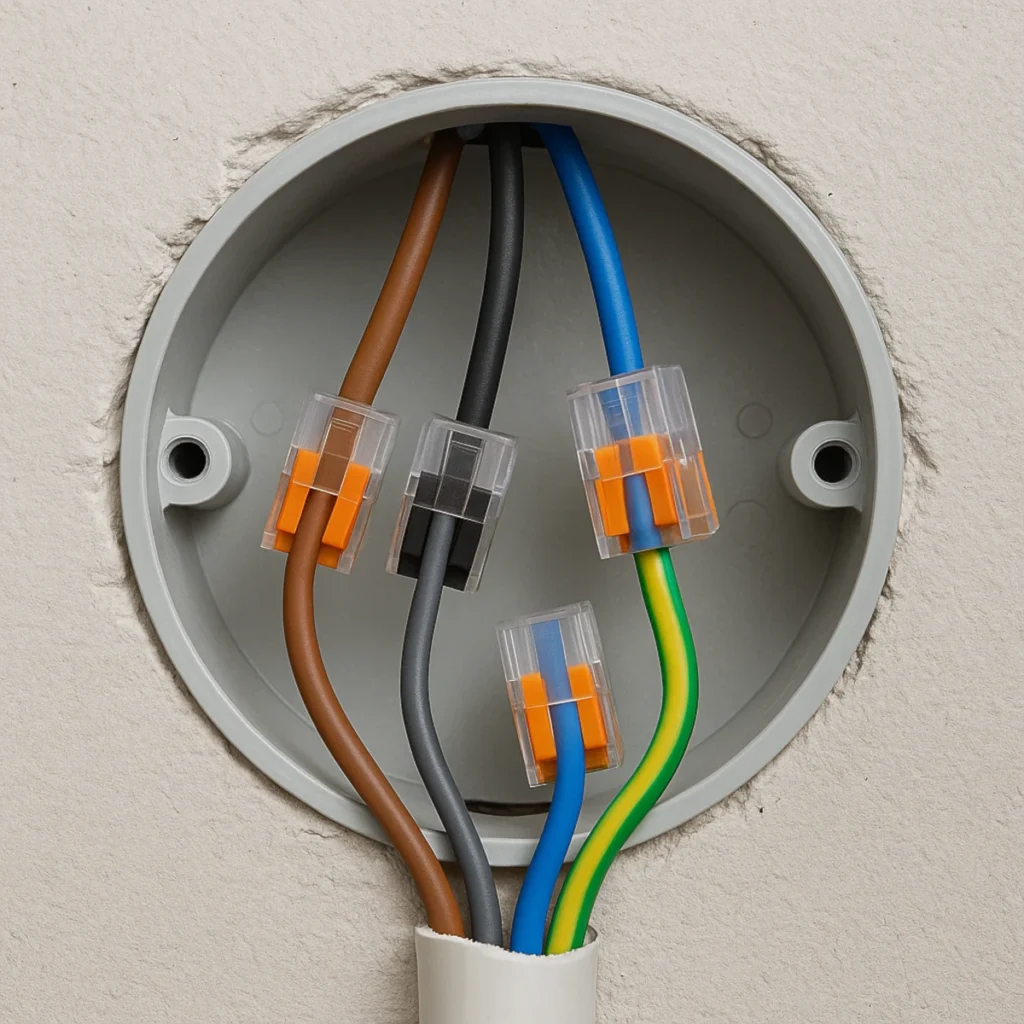

• Logika barw:
  • Zielono-żółty – zawsze żyła ochronna PE.
  • Niebieski – żyła neutralna N.
  • Brązowy/ czarny/ szary – żyły fazowe L (L1/L2/L3).
• Jednocześnie pamiętam, że stara instalacja to inna bajka. W blokach z lat 70–90 bywają kolory z „tamtej epoki”. Wtedy nie ufam kolorowi, tylko miernikowi.

Dlaczego „oznaczenie kabli kolory” jest kluczowe dla bezpieczeństwa

Bo błąd koloru to często błąd połączenia. A błąd połączenia potrafi skończyć się porażeniem albo spalonym sprzętem. Dla mnie to także czas. Jeśli w rozdzielnicy wszystko jest zgodne, to uruchomienie idzie sprawnie. Jeśli ktoś zamienił kolory, to każdą żyłę muszę tropić od nowa. Po prostu nie ma sensu oszczędzać na zgodności.

Najważniejsze zasady czytania barw przewodów w praktyce

1. Zawsze zaczynam od sprawdzenia ciągłości i polaryzacji.
2. Kolor traktuję jako wskazówkę, a nie wyrocznię.
3. W starych układach TN-C szukam PEN i oceniam przekrój (o tym niżej).
4. W automatyce niebieski bywa „0 V” w obwodach DC, ale przy zasilaniu 230 V to N. Kontekst instalacji ma znaczenie.

Kolory a funkcje żył: fazowy, neutralny, ochronny i kombinacje

W typowych kablach instalacyjnych (np. YDYp 3×1,5 mm², YDYp 3×2,5 mm², YDY 5×4 mm²) rozkład barw jest przewidywalny. Jednak w kablach sterowniczych (np. LiYCY, LiYY) i przemysłowych układ kolorów bywa inny, bo dochodzą numeracje żył albo powtarzalne sekwencje.

Główny przewód fazowy (L) – spotykane barwy i typowe zastosowania

• W instalacji 1-fazowej najczęściej brązowy = L.
• W 3-fazowej: L1 = brązowy, L2 = czarny, L3 = szary.
• Typowe przekroje i zabezpieczenia w mieszkaniówce:
  • Oświetlenie: 1,5 mm², B10 A.
  • Gniazda: 2,5 mm², B16 A.
  • Płyta indukcyjna/ piekarnik: 3×4–6 mm² lub 5×2,5–4 mm², B16–B20 A (zależnie od mocy i układu).
• W obwodach sterowniczych AC/DC barwy dla L są różne, dlatego numeracja żył i opis na listwie to must-have.

Przewód neutralny (N) – jaka barwa i jak go rozpoznać

• Niebieski = N. Kropka.
• W rozdzielnicy prowadzę N przez listwę neutralną i opisuję sekcje.
• W starych instalacjach bywa różnie. Gdy trafiam na „zabytki”, nie ufam kolorowi. Sprawdzam miernikiem i potwierdzam połączenia.

Przewód ochronny (PE/PE-N) – zasady identyfikacji i użycia

• Zielono-żółty to PE. Tylko do ochrony. Nie podaję nim prądu roboczego, nie „pożyczam” go jako N.
• W układzie TN-C przewód PEN łączy funkcję N i PE. To inny temat i inne wymagania przekroju.

PE vs PEN – różnice w oznaczeniu i kiedy je stosować

• PE: wyłącznie ochrona przeciwporażeniowa. Kolor zielono-żółty.
• PEN: funkcja ochronno-neutralna w starych układach TN-C. Minimalny przekrój dla PEN to zwykle 10 mm² Cu lub 16 mm² Al. W praktyce, jeśli mam mniejsze przekroje, rozdzielam na PE i N w punkcie głównym (szyna GSU) i prowadzę już TN-S lub TN-C-S.
• Zmiana z TN-C na TN-C-S wymaga przemyślanej modernizacji. Nie robię tego „w locie” w jednej puszce, tylko w miejscu do tego przewidzianym.

Oznaczenie kabli kolory w instalacjach 1-fazowych i 3-fazowych

Tutaj, szczerze, najczęściej popełnia się błędy. Kolory w kablu są trzy albo pięć, natomiast wariacji podłączeń jest więcej. Dlatego spisuję układ i oznaczam żyły od strony źródła.

Schemat barw i przykładowe układy dla instalacji 230 V

• Typowy kabel 3×1,5 mm² do lampy: brązowy = L, niebieski = N, zielono-żółty = PE.
• Do gniazd 230 V używam 3×2,5 mm² w tym samym układzie barw.
• Przykład podłączenia lampy dwuklawiszowej (kabel 4-żyłowy):
  1. Brązowy – L wspólny.
  2. Czarny – L1 do pierwszej sekcji.
  3. Szary – L2 do drugiej sekcji.
  4. Niebieski – N, zielono-żółty – PE (jeśli 5-żyłowy).
• W łącznikach schodowych i krzyżowych kolory przewodów „przerzutów” bywają różne. Nie wymuszam barw, za to opisuję żyły koszulkami z nadrukiem.

Schemat barw i kolejność faz w instalacjach 400 V

• 5-żyłowy kabel (np. YDY 5×2,5 mm²): L1 = brązowy, L2 = czarny, L3 = szary, N = niebieski, PE = zielono-żółty.
• Ustalam kolejność faz miernikiem kolejności faz. Zła kolejność potrafi odwrócić kierunek obrotów silnika.
• Dla gniazd 16 A/32 A (CEE) trzymam się opisów wg typu gniazda i układu sieci. Opis na drzwiach rozdzielnicy oszczędza później masę nerwów.

Najczęstsze błędy w doborze barw i jak ich uniknąć

• Zamiana N z L, bo „ktoś” użył niebieskiego jako fazy. Rozwiązanie: zawsze pomiar.
• Użycie zielono-żółtego jako przewodu roboczego. Tego nie robię nigdy.
• Brak konsekwencji w całym obiekcie. Ja trzymam jeden schemat barw i opisów od przyłącza po ostatnią puszkę.
• Przedłużanie kabli losowymi odcinkami o innych barwach. Jeśli muszę łączyć, to stosuję złączki i czytelne opisy.

Weryfikacja zgodności: jak sprawdzić oznaczenie kabli kolory

Na koniec i tak wygrywa pomiar. Kolory pomagają, ale potwierdzam przyrządami. Dzięki temu jestem spokojny przy załączaniu napięcia.

Mierniki, próbniki i metody identyfikacji żył na budowie

• Indukcyjny próbnik napięcia do szybkiego wykrycia L.
• Miernik kolejności faz dla 3×400 V.
• Miernik wielofunkcyjny do pomiarów ochronnych:
  • Rezystancja izolacji (dla 230/400 V najczęściej 500 V DC; wartość ≥ 1 MΩ traktuję jako minimum akceptowalne, zależnie od normy i typu obwodu).
  • Impedancja pętli zwarcia Zs.
  • Skuteczność ochrony RCD (czas zadziałania i prąd).
• Generator-lokalizator żył i tracer do identyfikacji przewodów w wiązkach.
• Ciągłość PE na niskim prądzie, najlepiej przewód do przewodu z „piknięciem” i zapisem.

Oznaczniki, etykiety i dokumentacja w rozdzielnicach

• Koszulki termokurczliwe z nadrukiem L1/L2/L3/N/PE.
• Oznaczniki przewodów na kablach wielożyłowych przy obu końcach.
• Schemat jednokreskowy i karta obwodu w drzwiach rozdzielnicy.
• Spis kabli (typ, przekrój, trasa, cel obwodu). Dzięki temu późniejsza rozbudowa nie jest loterią.

Procedura kontroli przed odbiorem instalacji krok po kroku

1. Oględziny połączeń i zgodności barw w puszkach i rozdzielnicy.
2. Sprawdzenie dokręcenia zacisków momentem zalecanym przez producenta aparatury.
3. Pomiary: izolacja, ciągłość PE, impedancja pętli zwarcia, RCD.
4. Weryfikacja opisów i zgodności z projektem.
5. Test funkcjonalny – uruchomienie obwodów i zapis wyników.

Lista kontrolna: bezpieczeństwo i zgodność z normami

• Czy zielono-żółty nigdzie nie przenosi prądu roboczego.
• Czy niebieski to wyłącznie N.
• Czy L1/L2/L3 są opisane i sprawdzone miernikiem kolejności faz.
• Czy PEN ma przekrój min. 10 mm² Cu lub 16 mm² Al, jeśli występuje.
• Czy każda puszka ma czytelne opisy żył i kierunków.
• Czy dokumentacja odzwierciedla stan faktyczny, a nie „jak miało być”.

Zastosowania branżowe – praktyczne tabele i przykłady

Nie każda instalacja to mieszkaniówka. Kolory w przemyśle i OZE potrafią wprowadzić w błąd, jeśli sztywno myślimy kategoriami domowymi.

Automatyka i przemysł: przewody sterownicze i sygnałowe

• Kable sterownicze LiYY/LiYCY: często wiele żył w czerni z białymi numerami. Tutaj kolor nie mówi „kto jest kim”. Numeracja decyduje.
• W szafach sterowniczych DC spotykam: czerwony = „+24 V”, niebieski lub czarny = „0 V”, zielono-żółty = PE. Ale to konwencja zakładowa, więc zawsze sprawdzam schemat.
• Sygnalizacja trójkolorowa (kolumny świetlne) ma swoje barwy funkcji, ale przewody zasilające wracają do reguł: PE zielono-żółty, N niebieski, L brązowy/ czarny/ szary.

Fotowoltaika i magazyny energii: DC/AC a barwy żył

• Strona DC PV: najczęściej PV1-F 1×4–6 mm², przewody często czarne po obu stronach, a polaryzację rozróżnia się oznaczeniami „+” i „–” oraz kolorowymi koszulkami/etykietami (czerwony dla „+”, czarny dla „–”). Nie mieszam tu niebieskiego, żeby nie mylić z N.
• Strona AC falownika: wracamy do reguł 230/400 V, czyli L brązowy/czarny/szary, N niebieski, PE zielono-żółty.
• Uziemienie konstrukcji PV i ram modułów prowadzę zielono-żółtym, a połączenia wyrównawcze opisuję w dokumentacji.
• Przy magazynach energii DC dbam o jednoznaczną polaryzację i mechaniczne zabezpieczenie przewodów. Opisy przy samych zaciskach to absolutna podstawa.

FAQ

Czy mogę użyć zielono-żółtego jako przewodu roboczego, jeśli „brakuje” mi żyły?
Nie. Zielono-żółty to PE i kropka. Ja nie robię wyjątków, bo to psuje czytelność i bezpieczeństwo.

Co, jeśli w starym mieszkaniu niebieski jest „fazą”?
Tak bywa. Dlatego zawsze mierzę i przepisuję kolorystykę na koszulkach opisowych. Jeśli robię remont, wymieniam odcinki i porządkuję oznaczenia.

Czy N może mieć inny kolor niż niebieski?
W nowych instalacjach – nie. N to niebieski. W starszych bywa różnie, więc identyfikuję miernikiem.

Jakie są minimalne przekroje dla przewodu PEN?
Zwykle 10 mm² dla Cu i 16 mm² dla Al. Jeśli jest mniej, rozdzielam PEN na PE+N we właściwym punkcie i prowadzę układ TN-C-S/TN-S.

Czy kolejność faz ma znaczenie dla każdej maszyny?
Dla silników trójfazowych – tak, bo wpływa na kierunek obrotów. Sprawdzam kolejność faz i opisuję L1/L2/L3.

Źródła

• PN-EN 60445: Zasady podstawowe i dokumentacja – identyfikacja zacisków urządzeń, przewodów i przewodów roboczych.
• PN-HD 308 S2: Identyfikacja żył przewodów barwami lub cyframi.
• PN-HD 60364 (seria): Instalacje elektryczne niskiego napięcia – wymagania dotyczące ochrony i badań.
• Materiały producentów kabli i aparatury (karty katalogowe YDY/YKY, PV1-F, LiYY/LiYCY; listwy N/PE, RCD, wyłączniki nadprądowe).
• Dobre praktyki SEP i dokumentacje projektowe instalacji 230/400 V oraz szaf sterowniczych.
