Odzysk ciepła z komina – poradnik wyboru wymiennika i montażu

Odzysk ciepła z komina – jak działa i kiedy ma sens

Zacznę prosto: wykorzystuję energię, która i tak wylatuje przez przewód spalinowy. Wkładam w tor spalin wymiennik i odbieram ciepło, które ogrzewa wodę grzewczą lub powietrze nawiewane. I tak, ciąg grawitacyjny musi pozostać stabilny, bo bezpieczeństwo jest ważniejsze niż dodatkowe kilowatogodziny. Mimo to, przy dobrej konfiguracji zysk czuję w portfelu już po pierwszym miesiącu grzania.

Zasada pracy wymiennika i różnice względem rekuperacji powietrza

Wymiennik spalin oddaje ciepło „brudnego” strumienia (spaliny) do „czystego” medium (woda CO/CWU albo powietrze). Nie mieszam mediów. W rekuperacji powietrza odzyskuję ciepło z wywiewu z pomieszczeń, a tu – z kanału spalin. Dlatego pracuję z innymi temperaturami i oporami przepływu. Sprawność odzysku bywa różna: 25–60% ciepła jawnego (w wodnych wymiennikach nawet więcej, gdy wchodzę w kondensację). W rekuperacji powietrza typowo mówimy o 75–90%.

Kiedy „odzysk ciepła z komina” jest opłacalny (typ źródła ciepła, paliwo, sezon)

Najlepiej działa na:

• kotłach gazowych z wyższą temperaturą spalin (stare turbo 120–180°C),
• kominkach z wkładem (150–300°C), gdy palę regularnie,
• piecach na pellet o stabilnej pracy.

Mniej sensu ma przy nowoczesnym kotle kondensacyjnym (spaliny 40–80°C – tam producent już „wycisnął” kondensację). Opłacalność rośnie w sezonie przejściowym i w mrozy, gdy różnica temperatur jest duża. Jeśli ciepło odbieram do bufora 100–300 l, mam gdzie je magazynować i grzać łazienkę rano bez dodatkowego rozpalenia.

Typowe błędy użytkowników i ich skutki (wilgoć, sadza, sprawność)

• Za duże dławienie spalin wymiennikiem ⇒ spadek ciągu, dymienie, cofka.
• Brak odpływu kondensatu ⇒ korozja i smród w kotłowni.
• Zbyt niska temperatura spalin w kominku ⇒ smoła, sadza, gorsza sprawność palenia.
• Brak czujnika CO ⇒ ryzyko. Ja zawsze montuję czujnik przy suficie i testuję alarm.

Wybór wymiennika do odzysku ciepła z komina – rodzaje i kluczowe parametry

Nie każdemu pasuje to samo. Dlatego zanim kupię, patrzę na typ urządzenia, miejsce montażu i serwisowalność. Potem dopiero na „ładne” wykresy.

Rodzaje wymienników: płytowe, rurowe, spiralne – plusy i minusy

• Płytowe (wodne): wysokie współczynniki przenikania, małe gabaryty; wrażliwe na zabrudzenia, wymagają filtra siatkowego i łatwego dostępu do czyszczenia.
• Rurowe (płaszczowo–rurowe): proste, odporne, świetne do wyższych temperatur; większe opory i gabaryty.
• Spiralne (powietrze–powietrze / powietrze–woda): kompromis; dobre do adaptacji przy kominku, ale potrzebują sensownego dostępu serwisowego.

Materiały i odporność: stal kwasoodporna, kondensat, korozja

Przy kondensacji kwasowy kondensat potrafi „zjeść” zwykłą stal. Dlatego szukam stali 1.4404/316L albo 1.4571. Uszczelki – odporne na temperaturę i kondensat (EPDM/VMQ). Spawy – TIG, gładkie, bez szczelin. Rynienka kondensatu z syfonem i spadkiem min. 2%.

Jak czytać parametry: sprawność, opory przepływu, zakres temperatur

• Sprawność odzysku: realnie 25–60% dla spalin stałopalnych, 15–40% dla gazu (po kondensacji może być więcej).
• Spadek ciśnienia: trzymaj 5–20 Pa, bo ciąg komina przy bezwietrznej pogodzie bywa zaledwie 10–30 Pa.
• Zakres pracy: rury i płyty 0–300°C (chwilowo do 400°C przy kominku), uszczelki dobrane do szczytów temperatury.
• Przepływ wody: typowo 0,2–0,6 m³/h; zbyt mały – przegrzew; zbyt duży – słaby przyrost temperatury.

Dobór do urządzenia: kocioł, kominek, piec gazowy – zgodność i ograniczenia

• Kocioł gazowy kondensacyjny: najpierw sprawdzam dokumentację – często dodatkowy wymiennik jest zbędny albo wręcz zabroniony.
• Kominek: odzysk robię z obudowy (powietrze–powietrze) albo ponad czopuchem (spaliny–powietrze/woda), ale pilnuję temperatury spalin >120–140°C, aby nie „utopić” przewodu w smole.
• Pellet/ekogroszek: stabilne źródła lubią rurowe wymienniki; konieczne czyszczenie sadzy i popioł

Montaż odzysku ciepła z komina – wymagania, bezpieczeństwo i krok po kroku

Nie będę ściemniał: najpierw bezpieczeństwo. Zanim dotknę komina, dzwonię po kominiarza do odbioru, a przy gazie kontaktuję serwis producenta kotła. Dopiero później wkręcam pierwszą obejmę.

Przepisy, odbiór kominiarski i BHP (czujniki CO, ciąg, zabezpieczenia)

• Odbiór przewodu kominowego i potwierdzenie ciągu.
• Czujnik CO (test alarmu po montażu) oraz detektor gazu przy kotłach gazowych.
• Zasilanie wymiennika (pompa obiegowa, sterownik) przez zabezpieczenie z różnicówką.
• Dostęp serwisowy – minimum 40 cm do demontażu wkładu lub otwarcia płaszcza.

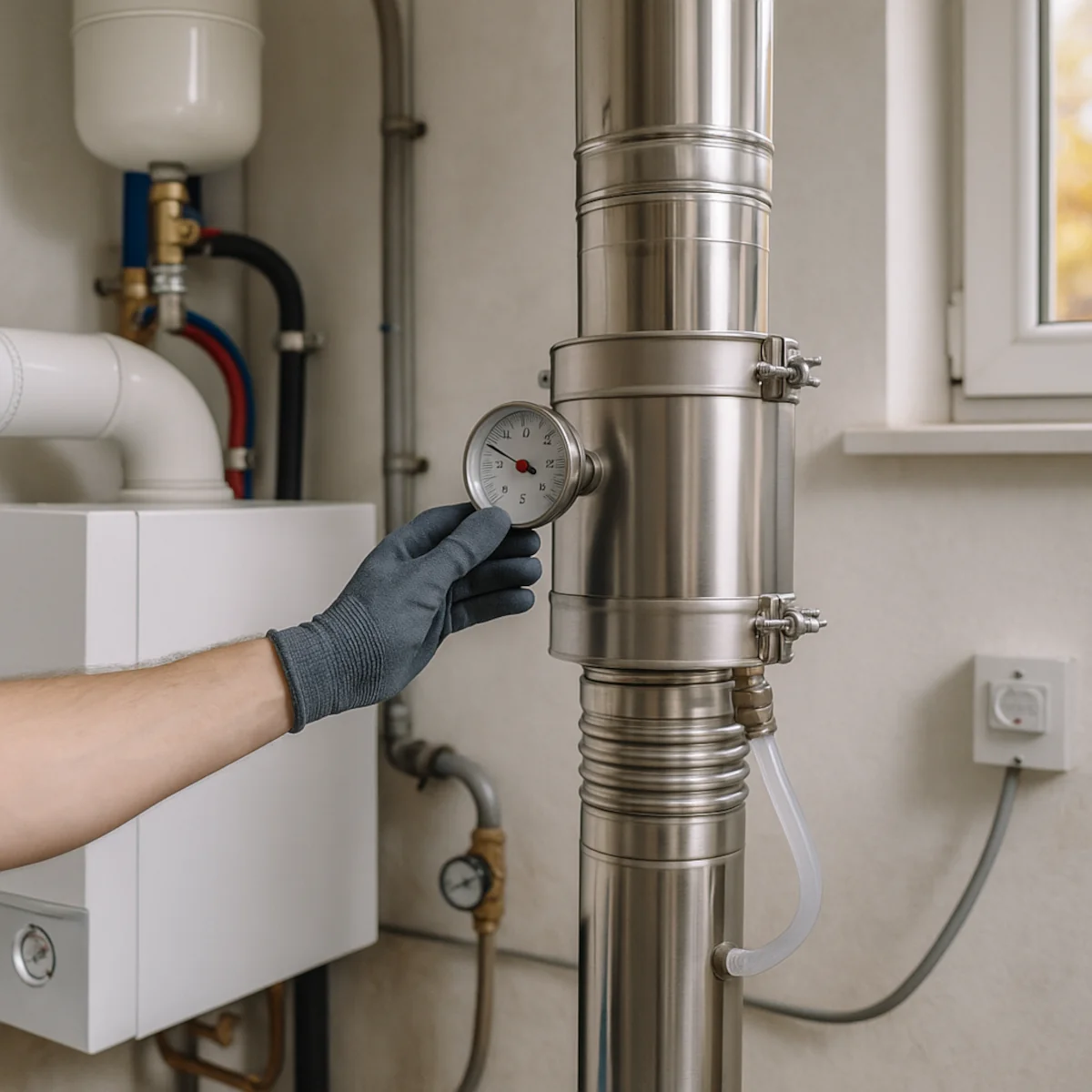

Instalacja w praktyce: lokalizacja, podłączenia, odprowadzenie kondensatu

• Lokalizacja: jak najbliżej źródła, w kotłowni albo w szachcie za drzwiczkami rewizyjnymi.
• Hydraulika: zasilanie/powrót do bufora lub sprzęgła; zawór bezpieczeństwa 3 bar, odpowietrznik automatyczny.
• Kondensat: syfon, spadek 2–3%, wpięcie do kanalizacji z przerwą powietrzną; neutralizator przy gazie.
• Kominy: obejmy dystansowe, przewidziany punkt czyszczenia; nie zmniejszam efektywnego przekroju poniżej wymaganego przez producenta urządzenia.

Lista narzędzi i materiałów montażowych

1. Obejmy kominowe, opaski zaciskowe, wkręty do muru.
2. Rury stalowe/kwasoodporne, kolanka, redukcje, uszczelki wysokotemperaturowe.
3. Pompa obiegowa, zawór zwrotny, termometr, manometr, odpowietrznik.
4. Syfon kondensatu, wąż, neutralizator, taśma teflonowa.
5. Detektor CO, multimetr, anemometr/ciągomierz, pirometr do spalin.

Testy szczelności i rozruch instalacji po montażu

• Próba szczelności połączeń dymowych i wodnych.
• Pomiary ciągu (Pa) i temperatur spalin (°C) przed i po wymienniku.
• Próba pompowa 1,5× ciśnienie robocze, odpowietrzenie.
• Rozruch z monitoringiem: wzrost temp. wody o 5–15 K przy nominalnej pracy źródła.

Eksploatacja i serwis – jak utrzymać wysoką sprawność odzysku ciepła z komina

W praktyce więcej traci się na zaniedbaniach niż na „złej konstrukcji”. Dlatego w kalendarzu mam stałe przypomnienia i spokojną głowę, serio.

Przeglądy okresowe: czyszczenie, filtry, kontrola kondensatu

• Czyszczenie wymiennika: co 1–3 miesiące przy drewnie/pellecie, co 6–12 miesięcy przy gazie.
• Kontrola syfonu: uzupełnienie wody, czystość, brak cofki.
• Oględziny uszczelek i spawów; ślady korozji ⇒ reakcja od razu.

Objawy nieprawidłowej pracy: cofka spalin, spadek ciągu, hałas

• Zapach spalin w kotłowni lub salonie.
• Dymienie przy rozpalaniu, „bulgot” w syfonie, gwizd w kolanku.
• Spadek temperatury spalin poniżej progów urządzenia – możliwa smoła i sadza.
  Gdy to widzę, zmniejszam dławienie, czyszczę wymiennik, sprawdzam wysokość czapy komina i warunki wiatrowe.

Bezpieczeństwo na co dzień: czujniki, alarmy, procedury awaryjne

• Test alarmu CO raz w miesiącu.
• Przegląd kominiarski 2× w sezonie, zwłaszcza po dużych mrozach.
• Procedura awaryjna: wyłączenie dopływu powietrza, przewietrzenie, telefon po serwis.

Koszty i opłacalność odzysku ciepła z komina – przykłady i kalkulacje

Nie ma jednego wzoru na wszystkich, ale mogę oprzeć się na rozsądnych zakresach, które u mnie potwierdza praktyka.

Koszt zakupu i montażu vs. roczne oszczędności energii

• Wymiennik + osprzęt: 1 800–5 500 zł.
• Montaż + odbiór: 1 000–3 000 zł.
• Serwis roczny: 150–400 zł.
• Oszczędności energii: 800–2 500 kWh/rok ciepła (w zależności od czasu palenia).
  Przy cenie 0,35–0,60 zł/kWh (gaz/pellet w przeliczeniu na kWh) mówimy o 280–1 500 zł/rok.

Przykładowe scenariusze: dom 120 m² i 180 m², różne paliwa

• Dom 120 m², gaz turbo (spaliny 140°C): odzysk ~1,0 kW w szczycie; 1 200 kWh/rok ⇒ ~420–720 zł/rok.
• Dom 180 m², kominek + bufor 200 l: odzysk 1,5–2,0 kW podczas palenia; 2 000 kWh/rok ⇒ ~700–1 200 zł/rok.
• Pellet 15 kW: praca stabilna, odzysk 0,8–1,2 kW; 1 500 kWh/rok ⇒ ~525–900 zł/rok.

Prosty wzór na okres zwrotu i jak uwzględnić serwis

SPBT= Koszt całkowity / Oszczędność

Przykład: 6 000 zł / 1 000 zł/rok = 6 lat. Dodaj serwis 250 zł/rok – efektywny zwrot wydłuża się do ~7–7,5 roku. Jeżeli palę rzadko, wzrost SPBT do 9–10 lat nie dziwi. Dlatego zawsze patrzę na własny profil ogrzewania.

Jak unikać „fałszywych oszczędności” (złe ustawienia, zbyt rzadki serwis)

• Nie dław spalin „na maksa”, bo zwiększysz zużycie paliwa przez złą charakterystykę spalania.
• Czyść wymiennik zgodnie z paliwem, bo sadza działa jak koc termiczny.
• Odbieraj ciepło do bufora, a nie na „gołe” grzejniki – wtedy zysk trafia tam, gdzie chcesz i kiedy chcesz.

FAQ

Czy mogę połączyć odzysk z rekuperacją powietrza?
Tak, ale to dwa osobne układy. Rekuperacja działa na wywiewie z pomieszczeń, a Odzysk ciepła z komina na spalinach. Nie mieszam kanałów.

Czy w kominku warto?
Tak, jeśli palę regularnie i pilnuję temperatur spalin. Zbyt mocne chłodzenie = smoła i kłopot.

Czy przy kotle kondensacyjnym to ma sens?
Rzadko. Producent już odbiera ciepło w wymienniku pierwotnym i wtórnym. Zysk zewnętrzny bywa marginalny lub ryzykowny dla gwarancji.

Co z kondensatem?
Zawsze syfon i odprowadzenie do kanalizacji. Przy gazie dorzucam neutralizator.

Źródła

Normy kominowe i projektowe (PN-EN 13384, PN-EN 1443, PN-EN 15287).
Wytyczne do wymienników ciepła (PN-EN 308).
Instrukcje producentów kotłów gazowych i kominków dotyczące dopuszczalnych oporów i temperatur spalin.
Materiały szkoleniowe z pomiarów ciągu, diagnostyki CO i zasad kondensacji spalin.
Notatki serwisowe i karty katalogowe pomp obiegowych, buforów i neutralizatorów kondensatu.
