Nadproża nad oknami i drzwiami – dobór, montaż, błędy

Rodzaje nadproży nad oknami i drzwiami – przegląd rozwiązań

Z nadprożami jest trochę jak z samochodami. Na pierwszy rzut oka wszystkie „jeżdżą”, ale w praktyce różnią się nośnością, trwałością, ceną i tym, jak wybaczają błędy. Dlatego zawsze, zanim coś zamówię albo zabetonuję, porównuję rozwiązania dostępne dla danego muru i szerokości otworu.

Tradycyjne nadproża żelbetowe w ścianach nośnych

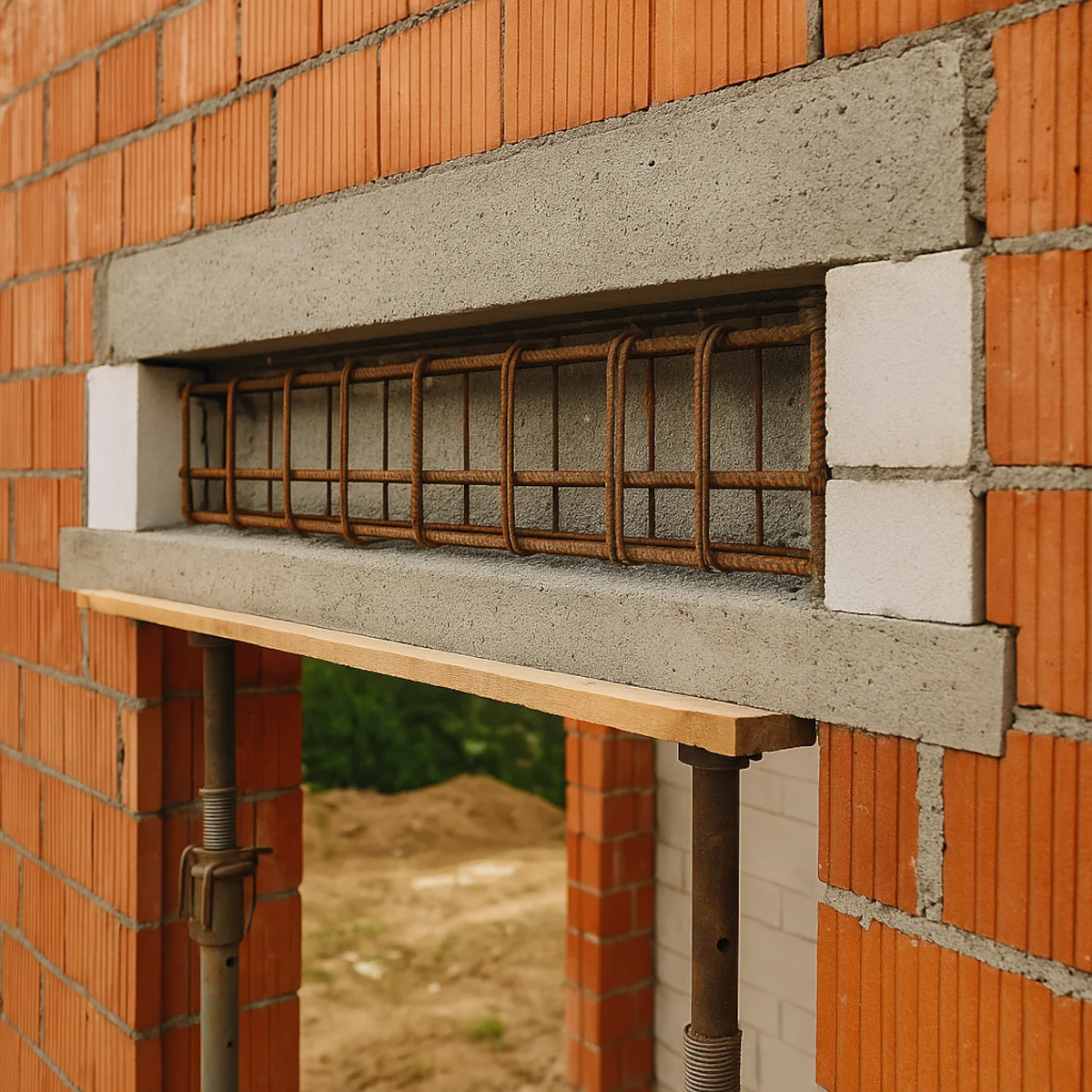

Klasyczne nadproże żelbetowe wylewane na budowie to wciąż bardzo pewna opcja, zwłaszcza przy większych otworach drzwiowych i okiennych, na przykład nad dużymi drzwiami tarasowymi 2,4–3,0 m.

Najczęściej robię to tak:

• szerokość nadproża = szerokość muru (24, 30, 36,5 cm itd.)
• wysokość nadproża dla typowego domu jednorodzinnego: 20–30 cm
• długość nadproża: szerokość otworu + minimum 20–25 cm oparcia z każdej strony (czyli np. otwór 150 cm → belka ok. 200 cm)

Praktyczne zasady, które u mnie się sprawdzają:

1. Zbrojenie główne prowadzę dołem, w strefie rozciąganej.
2. Egzekwuję zachowanie otuliny betonu: minimum 2,5–3 cm od krawędzi.
3. Beton w klasie co najmniej C20/25, na zewnątrz chętnie C25/30, zwłaszcza gdy ściana naraża się na zawilgocenie i mróz.

Takie nadproże lubi dobrą szalunkę i cierpliwość. Nie raz widziałem, jak ktoś rozszalował belkę po 3–4 dniach, bo „już trzyma”, a potem po zimie pojawiały się rysy. Ja pilnuję:

• minimum 7 dni w temperaturze powyżej 15°C,
• przy zimniejszych warunkach – nawet 14 dni, zanim zdejmę podpory.

W zamian dostaję bardzo sztywne i odporne Nadproża nad oknami i drzwiami, które bez problemu współpracują z wieńcem i stropem.

Nadproża prefabrykowane z belek i kształtek systemowych

Kiedy liczy się czas, bardzo wygodne stają się prefabrykowane belki nadprożowe. Większość producentów ceramiki, betonu komórkowego czy pustaków szalunkowych ma swoje systemowe nadproża. Sama idea jest prosta:

• fabryka przygotowuje zbrojone belki żelbetowe lub strunobetonowe,
• ja na budowie układam je na ścianie z odpowiednim oparciem,
• czasem wypełniam przestrzeń nad belką dodatkowym betonem lub kształtkami.

Plusy, które w praktyce od razu czuć:

• brak szalowania nad otworem,
• montaż nawet w dwie osoby ręcznie przy krótszych odcinkach,
• powtarzalna jakość z fabryki.

Trzeba jednak pilnować kilku rzeczy:

• nie przekraczać maksymalnej rozpiętości podanej w katalogu,
• nie skracać „na budowie” belki „bo tak wygodniej”,
• zachować wymagane oparcie, np. 15–20 cm na murze.

Przy typowym oknie 150 cm w ścianie nośnej spokojnie korzystam z dwóch lub trzech belek systemowych ułożonych obok siebie i potem zabudowanych warstwą muru.

Nadproża nad oknami i drzwiami w ścianach z betonu komórkowego

W domach z betonu komórkowego sprawa wygląda trochę inaczej. Ten materiał jest lekki i ciepły, ale dość delikatny na zginanie, dlatego Nadproża nad oknami i drzwiami bardzo chętnie robię w systemie:

• specjalne belki z betonu komórkowego zbrojone w środku,
• kształtki U z betonu komórkowego wypełnione zbrojonym betonem,
• prefabrykowane nadproża z wbudowaną warstwą izolacji.

Dlaczego to lubię:

• współczynnik przenikania ciepła w strefie nadproża bliższy jest reszcie ściany,
• łatwo zachować „ciągłość” systemu jednego producenta,
• docieplenie zewnętrzne nie musi nadrabiać tak dużych mostków.

Natomiast muszę uważać na kilka pułapek. Beton komórkowy szybko „pije” wodę, więc przed betonowaniem w kształtkach U gruntuję i lekko zwilżam powierzchnię, żeby mieszanka nie traciła wody zbyt szybko. W ten sposób nadproże zachowuje parametry, które projektant przewidział, a ściana nad oknem nie pęka przy pierwszej zimie.

Jak dobrać nadproża nad oknami i drzwiami do rodzaju ściany?

Dobór nadproża to trochę matematyka, trochę wyczucie i trochę doświadczenia z budowy. Ja zawsze łączę te trzy rzeczy. Nie wystarczy spojrzeć tylko na szerokość otworu. Liczy się cały kontekst: kondygnacja, typ stropu, obciążenia od dachu, rodzaj ściany i nawet to, czy nad oknem będzie zamontowana ciężka roleta z kasetą.

Parametry obciążenia i rozpiętości otworu okiennego lub drzwiowego

Zaczynam od twardych danych. Kiedy dobieram Nadproża nad oknami i drzwiami, patrzę kolejno na:

1. szerokość otworu:
   • standardowe okna: 90–150 cm,
   • drzwi tarasowe: 180–300 cm,
   • bramy garażowe: nawet 240–500 cm (tu zwykle inny system).
2. wysokość ściany i kondygnację:
   • parter z poddaszem użytkowym,
   • piętro z ciężkim stropem żelbetowym,
   • ściana szczytowa pod dach.
3. rodzaj stropu:
   • gęstożebrowy,
   • monolityczny żelbetowy,
   • drewniany.

Przykład z budowy. Nad oknem 150 cm w ścianie nośnej z ceramiki 25 cm, pod stropem żelbetowym 18 cm, przy obciążeniu użytkowym 2,0 kN/m² i z dachem o nachyleniu 35° wybieram nadproże:

• o wysokości co najmniej 24 cm,
• z oparciem minimum 20 cm po każdej stronie,
• zbrojone 4 prętami fi 12 + strzemiona fi 6 co 15 cm.

Gdy otwór rośnie do 210–240 cm, zwykle przechodzę albo na mocniejsze prefabrykaty systemowe, albo robię szerszą belkę żelbetową, często połączoną wieńcem.

Dobór nadproża do ścian jedno-, dwu- i trójwarstwowych

Ściana ścianie nierówna. Dobierając Nadproża nad oknami i drzwiami, biorę pod uwagę układ:

• ściana jednowarstwowa, np. 36,5–42 cm z ciepłej ceramiki lub betonu komórkowego,
• ściana dwuwarstwowa: mur nośny + ocieplenie,
• ściana trójwarstwowa: mur nośny + izolacja + elewacja z cegły.

W praktyce robię to tak:

• w ścianie jednowarstwowej szukam rozwiązania systemowego, które nie zepsuje parametrów cieplnych,
• w ścianie dwuwarstwowej mogę użyć „zimniejszego” nadproża, bo i tak zakryję je warstwą ocieplenia 15–20 cm,
• w ścianie trójwarstwowej często stosuję dwa elementy: jedno nadproże konstrukcyjne w murze nośnym i drugie, lżejsze, pod elewacją z cegły licowej.

Dobrą praktyką jest, żeby górna krawędź nadproża kończyła się na tej samej wysokości, co wieniec lub strop. Dzięki temu ściana pracuje równomiernie, a tynkarz nie przeklnie mnie przy wyrównywaniu powierzchni.

Najczęstsze błędy przy doborze przekroju i długości nadproża

Tu mogę napisać cały alfabet błędów, bo widziałem naprawdę sporo dziwnych rozwiązań. Najczęściej jednak powtarzają się te same wpadki.

Typowe błędy przy Nadprożach nad oknami i drzwiami:

• zbyt małe oparcie nadproża na murze, np. po 8–10 cm zamiast 20 cm,
• zignorowanie ciężaru nadbudowanej ściany i wieńca,
• wzięcie „pierwszej lepszej” belki prefabrykowanej bez sprawdzenia tabel producenta,
• brak sprawdzenia, czy otwór nie został poszerzony na budowie względem projektu,
• zastosowanie nadproża przeznaczonego do ściany działowej w ścianie nośnej.

W praktyce staram się zawsze:

1. zmierzyć realną szerokość otworu, a nie tę z projektu,
2. sprawdzić w katalogu lub u konstruktora nośność danego typu nadproża,
3. dobrać długość elementu, która zapewni bezpieczne oparcie.

Dzięki temu ryzyko pęknięć tynku i odkształceń ram okiennych spada praktycznie do zera.

Montaż nadproży nad oknami i drzwiami krok po kroku

Dobór to jedno, ale montaż potrafi wszystko zepsuć albo uratować. Nierówne podparcie, źle ustawione podpory, słabe zagęszczenie betonu – to wszystko potrafi wyjść dopiero po kilku miesiącach, gdy tynki są już zrobione, a okna wstawione. Dlatego przy montażu nadproży nie lubię skrótów.

Przygotowanie otworu i tymczasowego podparcia muru

Zanim cokolwiek włożę nad okno czy drzwi, przygotowuję otwór. Usuwam resztki zaprawy, wyrównuję górną krawędź muru i dopiero wtedy wchodzę z podporami.

Sprawdza mi się taki schemat:

• ustawiam pojedyncze lub podwójne stemple po obu stronach otworu,
• na stemplach kładę drewnianą belkę lub stalowy dwuteownik,
• dopiero na takim podparciu opieram deskowanie albo prefabrykat.

Jeśli ściana jest wysoka albo obciążona już stropem, dokładam jeden rząd stempli wyżej, tak żeby mur naprawdę „siedział” na podporach, a nie na samym nadprożu, które dopiero się formuje.

Rozparcie i zabezpieczenie ściany przed osiadaniem

Samo podparcie w dół to trochę za mało. Często dodaję też:

• rozpórki ukośne między stemplami a podłogą,
• lekkie klinowanie, żeby wszystko pracowało jako jedna rama,
• kontrolę pionu ściany poziomicą przed i po ustawieniu podpór.

Robię to dlatego, że ściana w trakcie betonowania lub układania prefabrykatów potrafi się minimalnie przesunąć. Jeżeli nie zabezpieczę jej w poziomie, później zdziwię się, że otwór pod okno „uciekł” o centymetr i ramy trzeba podcinać albo nadbijać.

Układanie zbrojenia i betonowanie nadproża monolitycznego

Przy nadprożach monolitycznych cała robota odbywa się w szalunku. Najpierw układam deskowanie, sprawdzam poziom, a dopiero później wchodzę ze zbrojeniem. Dla typowych Nadproży nad oknami i drzwiami w domach jednorodzinnych stosuję:

• 3–4 pręty główne fi 12 lub fi 14 dołem,
• strzemiona fi 6 co 10–15 cm,
• pręty górne, jeśli konstruktor tak zaprojektował (zwłaszcza przy połączeniu z wieńcem).

Przy układaniu zbrojenia pamiętam:

• pręty nie mogą leżeć bezpośrednio na szalunku – używam dystansów,
• pręty łączę na zakład zgodnie z projektem (zwykle min. 40 średnic pręta),
• unikam przypadkowego przesuwania zbrojenia podczas betonowania.

Kiedy wszystko jest gotowe, wchodzę z betonem. Przy małych nadprożach czasem wystarcza mieszanka z betoniarki, ale przy większych lub wyższej klasie betonu zamawiam gruszkę.

Kilka zasad, których pilnuję:

• beton leję warstwami od jednego końca,
• mieszankę zagęszczam wibratorem lub przynajmniej prętem,
• nie dopuszczam do rozsegregowania kruszywa,
• nie rozrabiam betonu wodą na budowie „bo za gęsty”.

Czas wiązania betonu i bezpieczne rozdeskowanie

To temat, na którym bardzo łatwo przyspieszyć i bardzo łatwo przesadzić. Przy typowym betonie C20/25 i temperaturze około 15–20°C:

• podpory pod nadprożem trzymam minimum 7 dni,
• przy niższej temperaturze – 10–14 dni,
• pełną nośność beton osiąga dopiero po 28 dniach i z tym się liczę.

Dlatego nie przyspieszam montażu ciężkich rolet, nadstawki nad oknem czy dodatkowych belek, dopóki beton nie „dojrzeje”. Dzięki temu po kilku miesiącach ściany nie pokazują nowych rys.

Montaż nadproży prefabrykowanych – praktyczne wskazówki z budowy

Prefabrykaty wydają się proste: po prostu położyć i wymurować dalej. W praktyce właśnie tu widzę najwięcej drobnych błędów.

Co zawsze robię przy Nadprożach nad oknami i drzwiami prefabrykowanych:

• sprawdzam strzałkę ugięcia pod obciążeniem własnym – belka może mieć lekkie wygięcie do góry i to jest normalne,
• układam elementy na równej warstwie zaprawy lub na cienkiej warstwie kleju systemowego,
• zachowuję minimalne oparcie z katalogu producenta, często 15–20 cm,
• przy kilku belkach obok siebie dbam o to, żeby pracowały razem (zaprawa między nimi, czasem połączenie wieńcem).

Przy dłuższych nadprożach i tak stosuję stemple, mimo że producent czasem dopuszcza montaż bez podpór. Z doświadczenia wiem, że lepiej poświęcić godzinę na stemple niż potem tydzień na poprawianie pękających tynków.

Czasem też delikatnie podkładam cienkie kliny, żeby belka po zaschnięciu zaprawy pracowała równomiernie i żeby nad oknem nie robiły się „schodki” na elewacji.

Nadproża nad oknami i drzwiami a izolacja termiczna i akustyczna

Nawet najlepsze konstrukcyjnie Nadproża nad oknami i drzwiami można zepsuć jednym błędem – mostkiem termicznym. Ta strefa ściany jest wrażliwa z kilku powodów. Tu stykają się mur, beton, ocieplenie, ościeżnica okienna i często jeszcze skrzynka roletowa. Wszystko pracuje inaczej, a i tak oczekujemy, że nie będzie zimno ani głośno.

Mostki termiczne w strefie nadproży – jak ich uniknąć

Mostek termiczny w praktyce objawia się:

• zimną strefą nad oknem – czuć to dłonią,
• skraplaniem pary wodnej w tym miejscu,
• powstawaniem wykwitów i ciemnych plam przy ramie okna.

Żeby ich uniknąć, przy projektowaniu i montażu Nadproży nad oknami i drzwiami zwracam uwagę na:

• możliwie ciepłe rozwiązanie konstrukcyjne (systemowe nadproża z wkładką termoizolacyjną),
• odpowiednią grubość ocieplenia na elewacji,
• dociągnięcie termoizolacji jak najbliżej ościeżnicy okna,
• unikanie „betonowych kloców” bez izolacji po zewnętrznej stronie ściany.

Jeżeli nie mam wyboru i stosuję masywną belkę żelbetową w ścianie dwuwarstwowej, po prostu przewiduję od razu 2–3 cm więcej styropianu lub wełny w tej strefie, żeby wyrównać opór cieplny.

Docieplenie nadproża w systemie ETICS oraz od strony wnętrza

W systemach ociepleń ETICS (styropian, wełna, siatka, klej, tynk) nadproże docieplam podobnie jak resztę ściany, ale dokładam staranności na styku z ramą okna.

Zwykle robię to tak:

1. styropian lub wełna nachodzą na 2–3 cm nad ramę okna,
2. styk uszczelniam taśmą rozprężną lub elastycznym silikonem,
3. w razie potrzeby docinam dodatkowe kliny izolacji, żeby zniwelować „schodek” na nadprożu.

Od środka, gdy mam do czynienia z nadprożem w ścianie jednowarstwowej, czasem dokładam:

• cienką płytę z twardej wełny lub XPS w strefie nad oknem,
• nakładam na to płytę g-k,
• wykańczam tynkiem lub gładzią.

Robię to szczególnie w pomieszczeniach wrażliwych na komfort cieplny, jak sypialnia czy pokój dziecka. W efekcie powierzchnia nad oknem ma bardzo podobną temperaturę do reszty ściany i nie kondensuje wilgoci.

Wpływ konstrukcji nadproża na akustykę pomieszczeń

O akustyce nadproża mało kto myśli, a potem okazuje się, że przez okna i drzwi wpada nie tylko światło, ale i hałas. Oczywiście główną rolę gra pakiet szybowy i rama, ale konstrukcja nadproża też ma swoje trzy grosze.

Z moich obserwacji:

• masywne nadproża żelbetowe lepiej tłumią hałas zewnętrzny niż lekkie belki,
• ciągłość materiału (mur + nadproże + ocieplenie) ogranicza przenoszenie dźwięków,
• szczeliny powietrzne nad oknem, puste przestrzenie w nadprożu działają jak kanały dźwiękowe.

Dlatego kiedy montuję Nadproża nad oknami i drzwiami przy ruchliwej ulicy, dbam o:

• szczelne wypełnienie przestrzeni nad ościeżnicą pianą montażową lub zaprawą,
• brak pustych kieszeni w nadprożu, które mogą rezonować,
• prawidłowe połączenie nadproża z wieńcem i resztą ściany.

To wszystko niby drobiazgi, ale później, kiedy domownicy śpią przy uchylonym oknie, naprawdę czuć różnicę.

Typowe błędy i awarie nadproży nad oknami i drzwiami

Niestety, wiele usterek w domach, które naprawiam lub oglądam, zaczyna się właśnie w okolicy nadproży. Takie rzeczy jak oęknięcia tynku, zacięte okna, wilgoć, a czasem nawet widoczne ugięcia – to wszystko skutki pośpiechu albo ignorowania projektu.

Pęknięcia nad otworami okiennymi i drzwiowymi – główne przyczyny

Pęknięcia nad oknami i drzwiami zwykle pojawiają się:

• ukośnie od narożnika otworu do góry,
• pionowo na styku nadproża z murem,
• poziomo wzdłuż dolnej krawędzi nadproża.

Najczęstsze powody, które widzę na budowach:

• zbyt małe oparcie nadproża, przez co mur „siada”,
• niesymetryczne obciążenie – z jednej strony jest słup, z drugiej okno sięga aż do narożnika,
• zbyt wczesne usunięcie podpór pod nadprożem lub stropem,
• brak połączenia nadproża z wieńcem lub stropem (brak kotew, zbrojenia łączącego).

Żeby tego uniknąć, trzymam się kilku zasad:

• nie skracam przewidzianego przez projektanta oparcia,
• nie poszerzam otworów „na oko”,
• pilnuję czasu rozdeskowania,
• kontroluję pion i poziom ścian przed betonowaniem.

Zbyt małe oparcie, niewłaściwe zbrojenie i brak wieńca

Te trzy błędy bardzo często idą w pakiecie. Ktoś „dla zaoszczędzenia materiału”:

• zmniejsza długość nadproża,
• daje cieńsze pręty zbrojeniowe,
• rezygnuje z wieńca, bo „przecież strop nośny wszystko załatwi”.

W efekcie po kilku latach:

• ściany lekko się rozchodzą,
• nad oknami pojawiają się rysy,
• ramy drzwi i okien zaczynają pracować i się klinują.

Jeżeli nie ma jeszcze wykończenia, da się to w miarę łatwo uratować, dobudowując wieniec, wzmacniając zbrojenie lub dokładając nowe Nadproża nad oknami i drzwiami w formie belek stalowych czy żelbetowych.

Naprawa uszkodzonego nadproża – kiedy wystarczy iniekcja, a kiedy wzmocnienie

Kiedy widzę popękane nadproże, nie panikuję, ale też nie zamiatam tematu pod dywan. Najpierw trzeba ustalić, czy:

• pęka tylko tynk,
• pęka warstwa muru nad nadprożem,
• pęka samo nadproże (beton i zbrojenie).

W lekkich przypadkach, gdy:

• rysy są włoskowate,
• nie zmieniają swojego rozwarcia w czasie,
• obejmują tylko tynk,

wystarcza:

1. poszerzyć rysę,
2. wypełnić ją elastyczną masą lub zaprawą,
3. nałożyć nowy tynk i siatkę w strefie nad otworem.

Jeżeli jednak rysy są:

• szerokie (0,5–1 mm i więcej),
• przechodzą przez całą grubość nadproża,
• towarzyszy im ugięcie lub klinowanie się okien,

wtedy wchodzą w grę poważniejsze działania:

• iniekcja żywicą,
• dołożenie stalowych profili jako „protez” nadproża,
• wykonanie nowej belki nad starym nadprożem i przeniesienie obciążenia.

W takich sytuacjach zawsze konsultuję się z konstruktorem, bo tu już nie ma miejsca na „jakoś to będzie”. Chodzi o bezpieczeństwo ściany i całego stropu.

FAQ – najczęstsze pytania o nadproża nad oknami i drzwiami

Czy w ścianie działowej potrzebuję pełnego nadproża?
W lekkich ścianach działowych z reguły wystarczy prosta belka z kilku bloczków na płasko lub mały prefabrykat, ale jeśli nad ścianą opiera się strop podwieszany, kanały wentylacyjne albo inne obciążenia, lepiej zastosować małe żelbetowe nadproże.

Jaką minimalną długość oparcia nadproża przyjmować?
W typowych domach jednorodzinnych celuję w minimum 20 cm, nawet jeśli katalog dopuszcza mniej. To daje zapas i ogranicza ryzyko pęknięć muru przy otworze.

Czy mogę poszerzyć istniejące okno bez wymiany nadproża?
Tylko wtedy, gdy poszerzenie idzie w górę (zwiększasz wysokość), a szerokość otworu zostaje taka sama. Poszerzanie na boki bez zmiany nadproża jest proszeniem się o kłopoty. W takiej sytuacji zwykle trzeba wykonać nowe Nadproża nad oknami i drzwiami i etapowo przeprowadzić całą operację z zabezpieczeniem ściany.

Czy nadproże może być jednocześnie wieńcem?
Tak, w wielu projektach stosuje się rozwiązanie, w którym nadproże nad szerokim otworem łączy się z wieńcem. Wymaga to jednak odpowiedniego zbrojenia i przemyślanej geometrii, więc zawsze warto trzymać się projektu, a nie wymyślać „patent” na budowie.

Źródła wiedzy, z których korzystałem, pisząc ten tekst:

• doświadczenia z budów domów jednorodzinnych i remontów starych budynków,
• katalogi i instrukcje producentów systemów murowych i nadproży prefabrykowanych,
• opracowania i poradniki inżynierskie dotyczące projektowania żelbetu i murów,
• konsultacje z projektantami konstrukcji przy realnych inwestycjach mieszkaniowych.
