Dylatacja na elewacji – jak zapobiec pęknięciom i zawilgoceniu

Dylatacja na elewacji – co to jest, po co i kiedy ją stosować

Na budowie nie ma nic „magicznego”, są tylko zjawiska, które albo przewiduję, albo naprawiam po czasie. Dylatacja na elewacji to kontrolowana przerwa w warstwach fasady (tynk, zbrojenie, ocieplenie, okładzina), która pozwala materiałom rozszerzać się i kurczyć bez rozrywania powłok. Dzięki temu ograniczam rysy mapowe, odspojenia i wnikanie wody w ocieplenie. Stosuję ją zawsze, gdy:

• długość nieprzerwanych odcinków ściany przekracza 6–12 m,
• ściana ma duże nasłonecznienie (południe, zachód),
• występują zmiany sztywności: nadproża, wieńce, ryzality, wykusze,
• łączę różne technologie (np. ceramika + beton, ETICS + okładzina).

Rodzaje dylatacji na elewacji (pionowe, poziome, strefowe)

• Pionowe – dzielą długie elewacje na moduły; ustawiam je zwykle w osiach międzyokiennych.
• Poziome – pracują na stykach kondygnacji, przy gzymsach, wieńcach i nad cokołem.
• Strefowe – wydzielają balkony, loggie, ryzality albo łączą się z dylatacjami konstrukcyjnymi.

Kiedy dylatacja na elewacji jest obowiązkowa – uwarunkowania techniczne

Kiedy obliczeniowe odkształcenia od temperatury i skurczu przekraczają możliwości tynku lub systemu klej–siatka. W praktyce:

1. Długości pól bez podziału nie przekraczają zwykle 8–10 m przy ciemnych tynkach.
2. Przy jasnych kolorach mogę zejść do 10–12 m, ale nadal pilnuję naroży i otworów.
3. Gdy łączę różne podłoża albo mam długi odcinek ściany bez „zaczepów”, wprowadzam dodatkowe podziały.

Skutki braku dylatacji na elewacji: pęknięcia, rysy, zawilgocenia

Najpierw pojawia się cienka siatka rys. Potem odspaja się tynk, a woda wciska się pod warstwy. Ocieplenie zaczyna łapać wilgoć, a zimą dochodzi do mikrozamarzania. Po sezonie widzę „bąble” i plamy. Naprawa bywa droższa niż zaplanowanie przerw od początku.

Dylatacja na elewacji – zasady projektowania i rozmieszczenia

Nie komplikuję. Dzielę ścianę na czytelne pola, które „wytrzymają” amplitudy temperatury oraz skurcze tynku i zapraw. Jednocześnie sprawdzam, czy układ ma sens pod kątem okien i spadków na obróbkach.

Odstępy i siatka pól – jak rozmieścić dylatacje na elewacji

• Typowy rozstaw: 6–12 m, zależnie od koloru tynku, ekspozycji i technologii.
• Wysokość kondygnacji: podział poziomy warto prowadzić przy stropie lub 5–20 cm poniżej gzymsu.
• Zasada prostych pól: unikam „zębów” i schodków; prosta linia pracuje równomiernie.
• Kolor ma znaczenie: ciemne tynki nagrzewają się mocniej, więc skracam odcinki o 10–30%.

Przykład roboczy: ściana 22 m długości, jasny tynk, południe–zachód. Dzielę na trzy pola ~7,2 m. Dodatkowo wprowadzam pion przy osi balkonu i poziom pod gzymsem.

Okna, naroża, dylatacje konstrukcyjne – trudne miejsca na elewacji

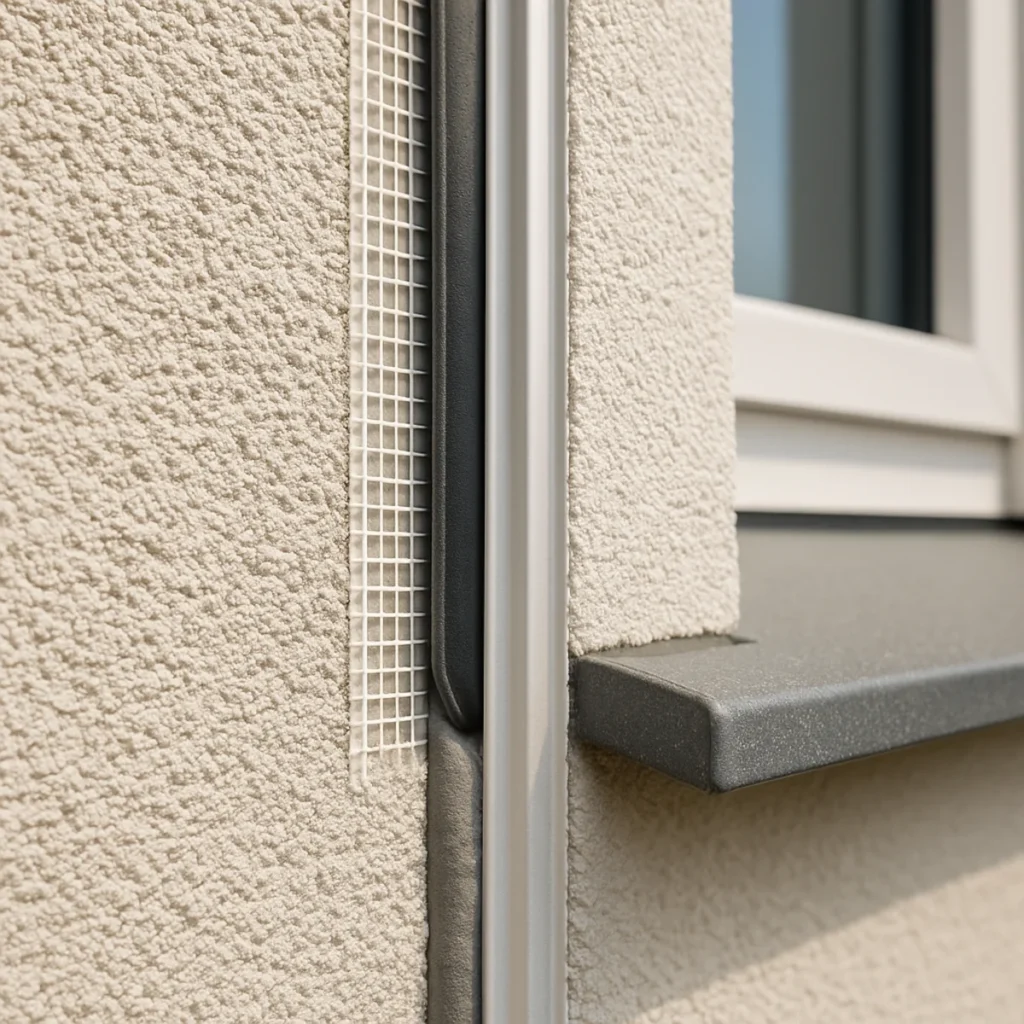

Okna to „dziury” w ciągłości. Zazwyczaj prowadzę pionowe przerwy w osiach międzyokiennych, a pion przy narożu w odległości 30–60 cm od samego kantu. Gdy mam dylatację konstrukcyjną w murze, przenoszę ją na wszystkie warstwy fasady, bez dyskusji. Nadproża i wieńce dostają dodatkową siatkę zbrojącą oraz – jeśli trzeba – poziomą dylatację.

ETICS i tynki cienkowarstwowe – jak uwzględnić dylatację na elewacji

W systemach ETICS przerwa przechodzi przez: tynk, warstwę zbrojoną, ocieplenie i – jeśli występuje – okładzinę. Profil dylatacyjny pełni rolę „prowadnicy” i uszczelnienia. Na styku płyt izolacji korzystam ze sznurów dylatacyjnych i mas elastycznych, żeby nie zrobić mostka wodnego. Detal musi być ciągły od cokołu po koronę ściany.

Dylatacja na elewacji – materiały i detale wykonawcze

Gdy zestawiam materiały, patrzę na ich pracę w czasie. Wolę elementy, które mają certyfikaty do ETICS i dobrze tolerują UV oraz zmiany temperatury. Nie oszczędzam na profilach i taśmach, bo potem wszystko wychodzi po pierwszej zimie.

Taśmy i profile dylatacyjne na elewacji – przegląd rozwiązań

• Profile PVC/PCV z siatką – do linii pionowych i poziomych w warstwie zbrojonej.
• Profile z EPDM lub z taśmą butylową – poprawiają szczelność i amortyzują ruchy.
• Profile „okapnikowe” przy poziomach – odprowadzają wodę kroplową dalej od płaszczyzny.
• Taśmy rozprężne – przydają się w miejscach, gdzie chcę elastycznego, równego docisku i dobrego uszczelnienia.

Kiedy stosować profile przy systemach ETICS, a kiedy listwy tynkarskie

Profile ETICS stosuję tam, gdzie przerwa „idzie” przez cały system: tynk, siatkę i izolację. Listwy tynkarskie używam jedynie jako prowadzenie powierzchni – nie zastępują one profili dylatacyjnych. Jeśli przerwa ma przenosić ruchy i jednocześnie uszczelniać, wybieram profil ETICS z wkładką EPDM lub taśmą butylową.

Szerokość szczeliny dylatacyjnej – orientacyjne wartości i tolerancje

Na fasadach mieszkaniowych trzymam 8–20 mm. Przy dużych odcinkach i ciemnym tynku celuję w 15–20 mm. Tolerancja wykonawcza ±2 mm jest akceptowalna, ale tylko wtedy, gdy wypełnienie nadal pracuje w środku zakresu pracy.

Wypełnienia dylatacji na elewacji: masy elastyczne, pianki, sznury

• Sznur dylatacyjny PE – ustawia głębokość i kształt spoiny.
• Masy elastyczne MS/PU – dobrane do UV i elewacji; nie biorę silikonów „łazienkowych”.
• Pianki o niskiej rozszerzalności – tylko jako wstępne wypełnienie, nie jako uszczelnienie finalne.
• Taśmy rozprężne – świetne w poziomach i przy obróbkach, bo trzymają nacisk i wypełniają nierówności.

Wskazówka z placu: spoinę planuję na szerokość 10–15 mm i głębokość 8–12 mm, a powierzchnię formuję szpachelką zwilżoną płynem technicznym.

Obróbki blacharskie a dylatacja na elewacji – łączenie bez mostków

Obróbki nie mogą sklejać dwóch pól po podziale. Daję przerwę 10–15 mm pod okapnikiem i łączę elementy przez taśmę elastyczną albo łącznik ślizgowy. Okapnik wysuwam 20–25 mm przed lico tynku, żeby kropla wody odcinała się przed elewacją. W narożach stosuję gotowe narożniki, bo ręczne docinanie lubi „stanąć dęba”.

Dylatacja na elewacji – wykonanie krok po kroku

Jeśli mam dobry plan, montaż idzie równo. Gdy planu brakuje, zaczyna się improwizacja, a tego nie lubię. Dlatego jadę według prostego schematu.

Przygotowanie podłoża i trasowanie linii dylatacji na elewacji

1. Oczyszczam tynk lub warstwę zbrojoną, usuwam luźne fragmenty.
2. Trasuję linie laserem, zaznaczam odcinki taśmą i ołówkiem; sprawdzam piony i poziomy.
3. Podkład gruntujący stosuję pod masy elastyczne, jeśli wymaga tego producent.
4. Zamawiam właściwe profile pod wskazaną szerokość szczeliny.

Checklist narzędzi:

• laser krzyżowy, przymiar stalowy 2 m, poziomica,
• nożyce do profili, paczka i szpachelki,
• pistolet do mas, taśmy malarskie, nożyk.

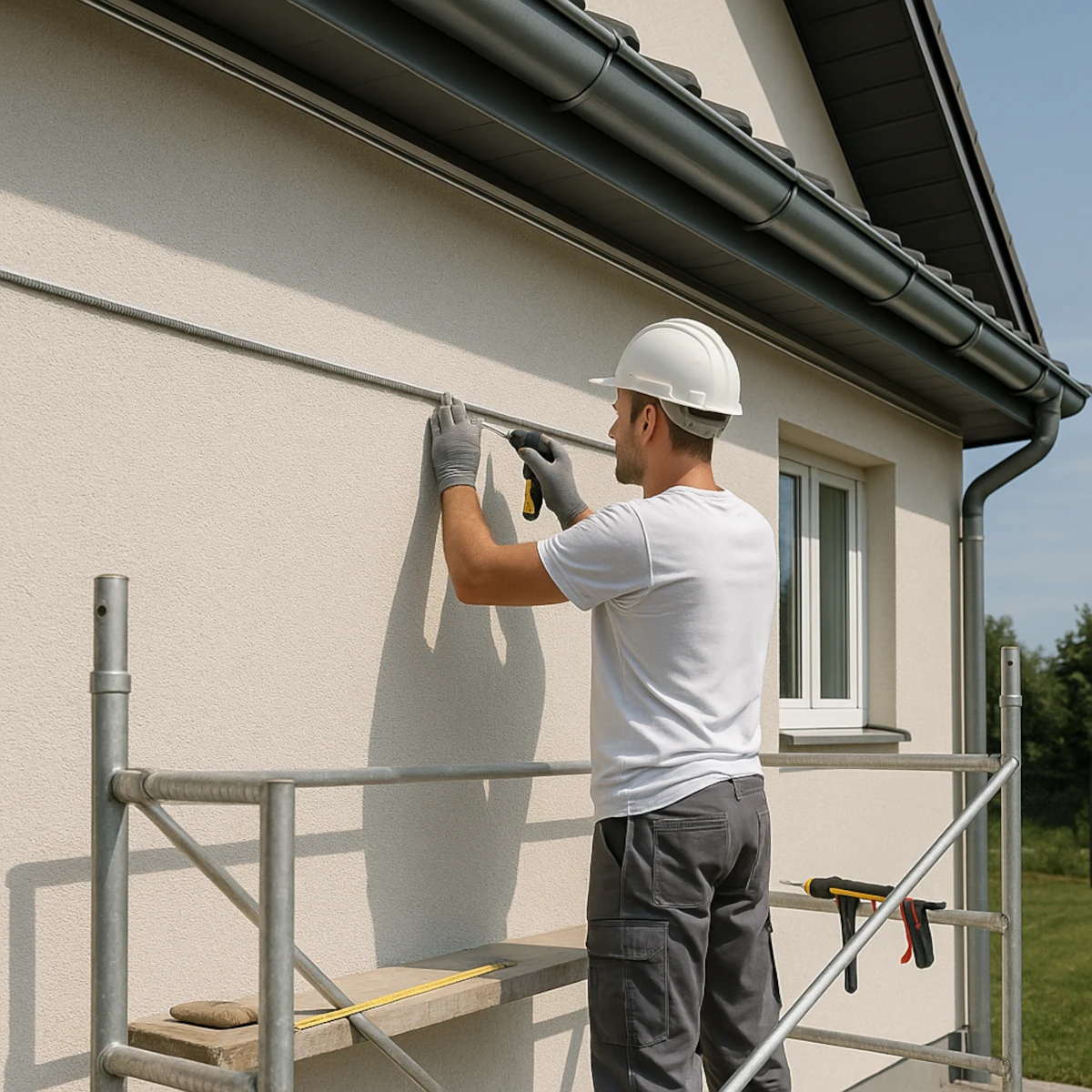

Wykonanie dylatacji w warstwach ocieplenia i tynku

• W ETICS przerwa przechodzi przez ocieplenie. Docinam płyty tak, aby zostawić 10–15 mm szczeliny.
• Wklejam profile dylatacyjne z siatką, zlicowuję je z płaszczyzną zbrojenia.
• Warstwę zbrojoną kończę równo do profili, bez mostków i „języków” siatki.
• Po wyschnięciu nakładam tynk, zachowuję równe, ciągłe krawędzie przy profilu.

Uszczelnienie i zabezpieczenie dylatacji na elewacji przed wodą

• Wypełniam szczelinę sznurem PE na odpowiedniej głębokości.
• Uszczelniam masą MS/PU, formuję spoinę „soczewkową”, aby woda spływała.
• W poziomach dokładam taśmę rozprężną pod okapnikiem.
• Oczyszczam nadmiar i zdejmuję taśmy zanim masa „złapie skórkę”.

Mini tip: jeśli pracuję latem, pilnuję, żeby masa nie łapała zbyt szybko. Cień i temperatura poniżej 25°C robią różnicę.

Dylatacja na elewacji – diagnostyka, naprawa i konserwacja

Z biegiem czasu każda fasada dostaje „historię”. Ja tę historię czytam po rysach, odspojeniach i zaciekach. Gdy reaguję wcześnie, dwa weekendy pracy i kilka profili załatwia temat.

Jak rozpoznać niesprawną dylatację na elewacji – objawy i pomiary

• Rysa „uciekająca” od narożnika okna.
• Zacieki pod linią gzymsu lub pod okapnikiem.
• Spękania mapowe w środku dużego pola.
• Masa w spoinie wypchnięta lub spękana.

Pomiarowo używam: szczelinomierza klinowego (0,5–20 mm), wilgotnościomierza kontaktowego do tynku oraz kamery termowizyjnej przy chłodnym poranku. Notuję szerokość i długość rysy, robię zdjęcie z łatą pomiarową.

Naprawa uszkodzonych dylatacji na elewacji – metody i koszty

• Małe rysy (0,2–0,5 mm): wzmocnienie siatką lokalnie i zamknięcie elastyczną powłoką – koszt materiału 15–30 zł/m².
• Pęknięcia 1–3 mm wzdłuż planowanej linii: nacinam, wprowadzam profil, wypełniam masą – 40–80 zł/mb materiału.
• Duże odspojenia: demontaż fragmentu, odtworzenie ETICS z profilem i nową spoiną – 120–250 zł/mb materiału.

Robocizna zależy od regionu i dostępu. Na elewacji o wysokości 8–10 m dolicz podest albo rusztowanie. Ja zawsze wykonuję próbkę naprawy na 1 m, żeby inwestor zobaczył efekt faktury.

Przeglądy okresowe i konserwacja dylatacji na elewacji po sezonie

Raz w roku, najlepiej wiosną:

1. Oględziny wszystkich spoin i profili, czyszczenie z brudu oraz glonów.
2. Kontrola okapników i połączeń z obróbkami blacharskimi.
3. Uzupełnienie drobnych ubytków masy i korekta spoin, zanim słońce „rozhuśta” fasadę.

Jeśli elewacja jest w pasie drzew, glony atakują szybciej. Wtedy warto dodać delikatne mycie niskociśnieniowe i powłokę biobójczą zgodną z tynkiem.

FAQ

Czy mogę pominąć przerwy na północnej ścianie?
Nie ryzykowałbym. Tam też działają skurcze i wilgoć, a rysy pojawiają się często w narożach i nadprożach.

Jaka szerokość spoiny będzie „uniwersalna”?
Najczęściej 10–15 mm, przy czarnych lub grafitowych tynkach bliżej 15–20 mm.

Czy zwykły silikon wystarczy?
Do elewacji biorę masy MS/PU odporne na UV. Silikon „łazienkowy” żółknie i gorzej trzyma tynk.

Co zrobić z dylatacją konstrukcyjną w murze?
Przenieść ją 1:1 na wszystkie warstwy elewacji. Inaczej tynk pęknie dokładnie w tym miejscu.

Czy taśmy rozprężne nadają się na piony?
Tak, ale pilnuję zalecanej szerokości i docisku. W poziomach, pod okapnikami, działają szczególnie dobrze.

Źródła

Normy i wytyczne producentów systemów ETICS oraz profili i taśm; opracowania dotyczące oddziaływań termicznych na przegrody zewnętrzne; materiały szkoleniowe o detalach obróbek i okapników; doświadczenia z odbiorów elewacji i napraw po sezonie grzewczym; karty techniczne mas uszczelniających MS/PU oraz sznurów PE do spoin elewacyjnych.
