Cyrkulacja ciepłej wody – kiedy warto ją zrobić

Jak działa cyrkulacja ciepłej wody?

W standardowej instalacji ciepła woda płynie od podgrzewacza lub zasobnika do baterii. Gdy zakręcisz kran, woda pozostająca w rurze stopniowo stygnie.

Przy następnym użyciu baterii musi najpierw wypłynąć właśnie ta wychłodzona woda. Dopiero później do punktu poboru dociera świeża ciepła woda z zasobnika.

Im dłuższa i grubsza rura, tym więcej wody pozostaje pomiędzy zasobnikiem a baterią.

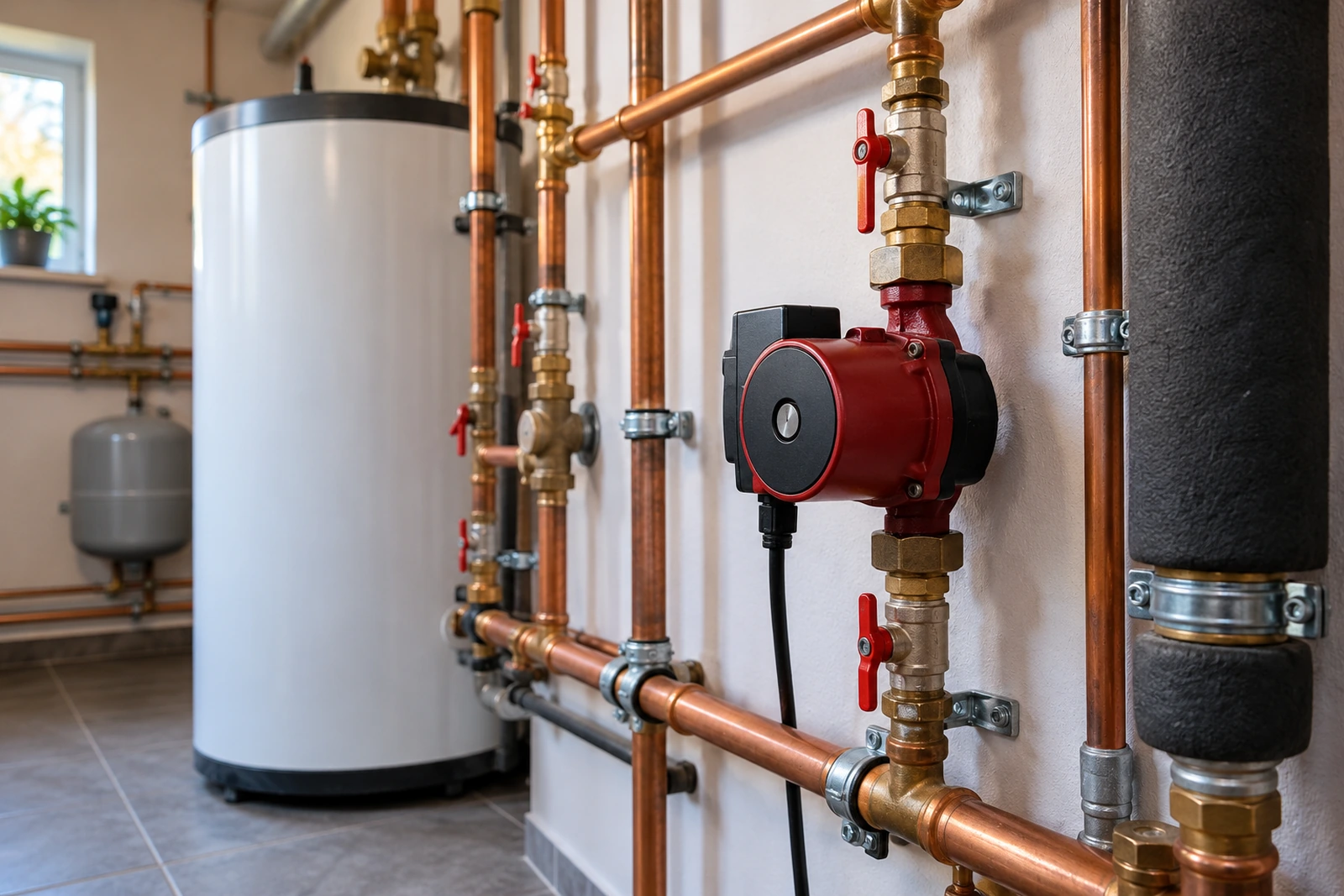

Instalacja cyrkulacyjna dodaje przewód powrotny, którym woda może wracać do zasobnika. Niewielka pompa wymusza przepływ w zamkniętym obiegu:

zasobnik → przewód ciepłej wody → instalacja → przewód cyrkulacyjny → zasobnik.

Dzięki temu ciepła woda znajduje się znacznie bliżej baterii jeszcze zanim zostanie ona odkręcona. Pompy przeznaczone do domowej cyrkulacji CWU mogą być wyposażone m.in. w sterowanie czasowe lub temperaturowe, dlatego obieg nie musi działać przez całą dobę.

Nie należy przy tym mylić pompy cyrkulacyjnej CWU z pompą obiegową centralnego ogrzewania. Do instalacji wody użytkowej trzeba stosować urządzenie przeznaczone właśnie do takiej pracy, wykonane z materiałów odpowiednich do kontaktu z wodą użytkową.

Kiedy cyrkulacja ciepłej wody ma największy sens?

Nie ma jednej długości instalacji, po której przekroczeniu cyrkulacja staje się obowiązkowo opłacalna. Znacznie lepiej spojrzeć na czas oczekiwania oraz ilość wody znajdującą się w przewodach.

Cyrkulację szczególnie warto rozważyć, gdy:

• zasobnik znajduje się daleko od łazienki lub kuchni,
• dom ma dwie albo więcej kondygnacji,
• jest kilka łazienek rozmieszczonych w różnych częściach budynku,
• po odkręceniu baterii czeka się kilkanaście lub kilkadziesiąt sekund na ciepłą wodę,
• przed każdym użyciem trzeba spuścić kilka litrów chłodnej wody,
• z najbardziej oddalonego punktu korzysta się wielokrotnie w ciągu dnia,
• dom jest dopiero budowany albo przechodzi generalny remont.

Najlepszym momentem na decyzję jest etap projektowania instalacji. Wtedy dołożenie dodatkowego przewodu powrotnego jest stosunkowo proste. Po wykonaniu tynków, zabudów i posadzek może wymagać znacznie większego remontu.

Ile wody naprawdę zostaje w rurze?

Objętość przewodu bardzo dobrze pokazuje, dlaczego w dużym domu oczekiwanie może być irytujące.

Załóżmy, że między zasobnikiem a baterią znajduje się 20 metrów rury o średnicy wewnętrznej około 12 mm. W takim przewodzie mieści się około 2,3 litra wody.

Przy przepływie 6 l/min jej wypuszczenie zajmuje około 23 sekund.

Jeżeli średnica wewnętrzna wzrośnie do około 16 mm, ta sama 20-metrowa trasa pomieści już około 4 litrów wody. Przy takim samym wypływie czas potrzebny tylko na usunięcie wody z przewodu wyniesie około 40 sekund.

To obliczenia orientacyjne, ponieważ rzeczywista średnica wewnętrzna zależy od systemu rur oraz grubości ich ścianek. Pokazują jednak ważną zależność: większa średnica rury oznacza więcej wody, którą trzeba wymienić przed pojawieniem się ciepłej.

Dlatego instalacji wodnej nie warto przewymiarowywać bez powodu.

Cyrkulacja CWU – kiedy warto, a kiedy można ją sobie odpuścić?

Sytuacja	Ocena
Zasobnik znajduje się 2–4 m od łazienki	Cyrkulacja zwykle nie jest potrzebna
Mały dom z jedną łazienką obok kotłowni	Najczęściej można z niej zrezygnować
Najdalsza bateria znajduje się kilkanaście metrów od zasobnika	Cyrkulację warto rozważyć
Dom piętrowy z dwiema lub trzema łazienkami	Cyrkulacja często wyraźnie poprawia komfort
Długa instalacja prowadząca również do kuchni	Zwykle ma sens, szczególnie przy częstym korzystaniu
Daleki punkt poboru używany kilka razy w miesiącu	Korzyść może być niewielka
Dom jest dopiero na etapie wykonywania instalacji	Dobry moment na przygotowanie przewodu powrotnego
Gotowy dom wymagałby rozkucia kilku łazienek	Trzeba porównać koszt modernizacji z rzeczywistą korzyścią

Szczególnie ważna jest częstotliwość korzystania z punktu poboru.

Jeżeli daleko od zasobnika znajduje się umywalka używana raz dziennie, wykonywanie skomplikowanej pętli tylko dla niej może nie mieć większego sensu. Zupełnie inaczej wygląda sytuacja w kuchni albo głównej łazience, gdzie baterię otwiera się wielokrotnie.

Z czego składa się instalacja cyrkulacji ciepłej wody?

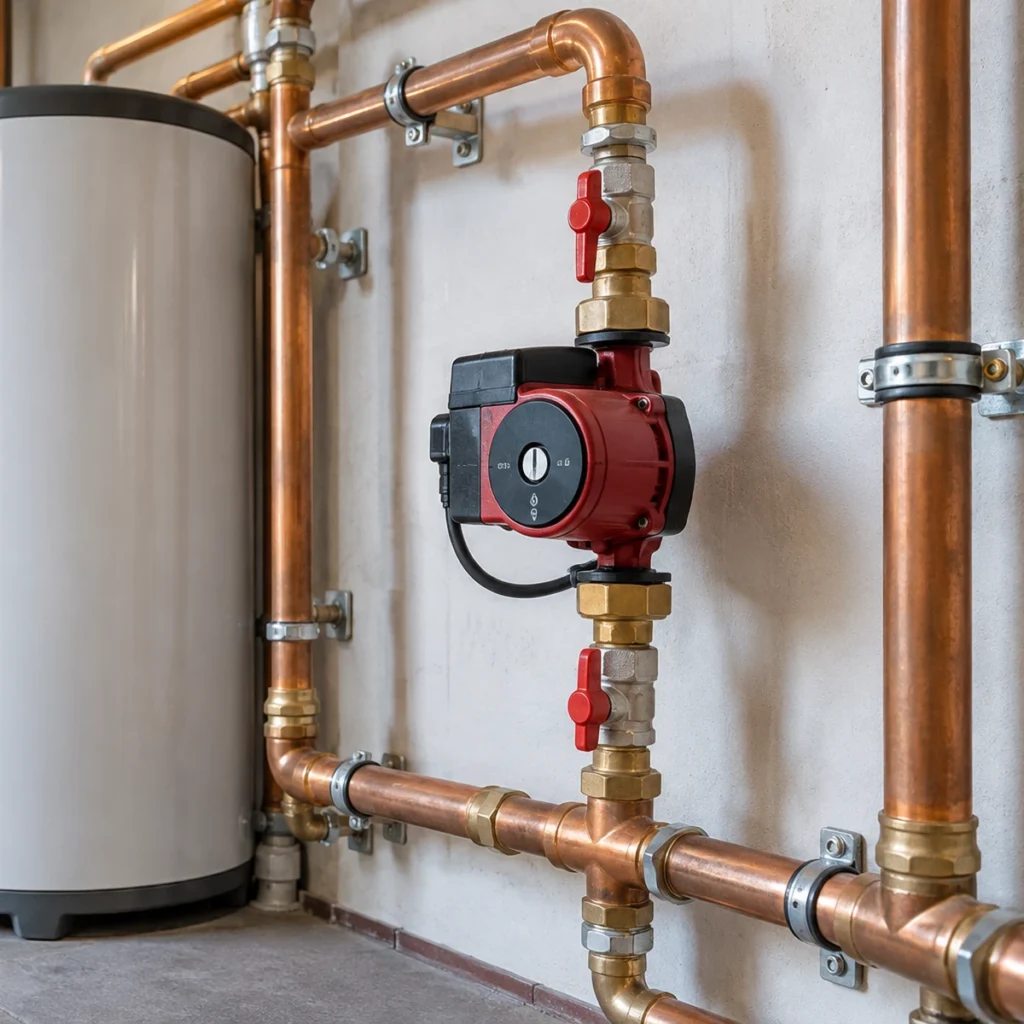

Najbardziej widocznym elementem jest pompa, jednak sama pompa nie tworzy jeszcze prawidłowej cyrkulacji.

Typowa instalacja obejmuje:

• przewód ciepłej wody,
• przewód powrotny cyrkulacji,
• pompę cyrkulacyjną do CWU,
• zawór zwrotny,
• zawory odcinające,
• izolację termiczną rur,
• w większych układach również elementy umożliwiające równoważenie przepływu.

Zawór zwrotny zapobiega przepływowi w niewłaściwym kierunku, natomiast zawory odcinające ułatwiają późniejszą obsługę pompy.

Przy rozgałęzionych instalacjach sytuacja staje się bardziej skomplikowana. Jeśli jedna pętla ma kilka odgałęzień o różnej długości, woda może chętniej krążyć przez najkrótszą trasę. W takim przypadku potrzebne jest odpowiednie zrównoważenie przepływów. Grundfos w materiałach montażowych dotyczących pomp cyrkulacyjnych CWU wskazuje m.in. na potrzebę stosowania zaworu zwrotnego, zaworu odcinającego oraz równoważenia instalacji rozgałęzionych.

W rozbudowanym układzie dobór pompy i armatury warto więc pozostawić instalatorowi lub projektantowi instalacji sanitarnych.

Dlaczego izolacja rur jest tak ważna?

Jedną z największych wad cyrkulacji są straty ciepła.

W instalacji bez cyrkulacji rura nagrzewa się głównie wtedy, gdy ktoś korzysta z ciepłej wody. Później stygnie.

Przy działającej cyrkulacji ciepła woda regularnie wraca do zasobnika, dlatego cała pętla może przez długi czas pozostawać nagrzana. Jeżeli rury nie mają odpowiedniej izolacji, zaczynają zachowywać się jak długi grzejnik ukryty w ścianach, podłodze albo szachcie instalacyjnym.

Efekt jest podwójny.

Po pierwsze, zasobnik musi częściej uzupełniać utracone ciepło. Po drugie, latem instalacja może niepotrzebnie ogrzewać pomieszczenia.

Dlatego dobrze wykonana izolacja przewodów jest jednym z najważniejszych warunków ekonomicznej pracy cyrkulacji.

Nie warto również prowadzić niepotrzebnie długich tras tylko dlatego, że wykonanie instalacji jest w danym miejscu wygodniejsze. Każdy dodatkowy metr rury zwiększa powierzchnię, przez którą ucieka energia.

Czy pompa cyrkulacyjna powinna pracować cały czas?

Najczęściej nie ma takiej potrzeby.

To jeden z częstszych błędów spotykanych w domowych instalacjach: pompa zostaje podłączona bezpośrednio do zasilania i pracuje przez 24 godziny na dobę, także wtedy, gdy wszyscy śpią albo nikogo nie ma w domu.

Nowoczesne małe pompy cyrkulacyjne mogą pobierać bardzo niewiele energii elektrycznej. Wilo podaje dla jednego z kompaktowych rozwiązań pobór zaczynający się od około 3 W, a producent oferuje również warianty wyposażone w termostat i sterowanie czasowe.

Nie oznacza to jednak, że ciągła praca nic nie kosztuje. Sam prąd pobierany przez pompę jest tylko jedną częścią bilansu. Większym problemem mogą być straty ciepła z całej nagrzanej pętli.

Dlatego w domu jednorodzinnym lepsze bywa sterowanie dopasowane do rytmu mieszkańców.

Sterowanie czasowe

Najprostsze rozwiązanie.

Pompa może pracować przykładowo:

• rano przed wyjściem domowników,
• po południu i wieczorem,
• w godzinach najczęstszego korzystania z łazienki oraz kuchni.

W środku nocy albo podczas nieobecności domowników obieg pozostaje wyłączony.

Sterowanie temperaturą

Pompa pracuje tylko wtedy, gdy temperatura w przewodzie powrotnym spadnie poniżej określonego poziomu.

Po ogrzaniu pętli wyłącza się, dzięki czemu nie tłoczy wody bez przerwy.

Sterowanie adaptacyjne

Niektóre urządzenia analizują sposób korzystania z instalacji i dostosowują pracę do zwyczajów mieszkańców.

To wygodne rozwiązanie, choć zwykle droższe od prostego zegara.

Cyrkulacja na żądanie

Można również uruchamiać pompę przed planowanym użyciem ciepłej wody, np. przyciskiem albo automatyką domową.

Takie rozwiązanie ogranicza czas, w którym cała instalacja pozostaje nagrzana, choć wymaga krótkiego oczekiwania po uruchomieniu obiegu.

Czy cyrkulacja zawsze oznacza oszczędność wody?

Pod względem ilości wody spuszczanej przed kąpielą czy myciem rąk – zazwyczaj tak.

Jeżeli bez cyrkulacji przed każdym użyciem wypuszczasz 2–4 litry chłodnej wody, która trafia bezpośrednio do kanalizacji, działający obieg może znacząco ograniczyć takie straty.

Nie oznacza to jednak automatycznie oszczędności całkowitych kosztów eksploatacji.

Cyrkulacja wymaga:

• energii do pracy pompy,
• energii potrzebnej do uzupełnienia strat ciepła z rur.

Bilans zależy więc od konkretnego domu.

Długa, dobrze zaizolowana instalacja używana przez kilka osób to zupełnie inna sytuacja niż krótka instalacja w małym domu.

Dlatego zamiast pytać wyłącznie „czy cyrkulacja oszczędza wodę?”, lepiej sprawdzić:

ile wody obecnie trzeba spuścić, jak często się to dzieje i ile metrów nagrzanej instalacji trzeba będzie utrzymywać.

Cyrkulacja a higiena instalacji

W instalacji ciepłej wody znaczenie ma nie tylko komfort, lecz również ograniczanie długotrwałych zastojów.

Państwowa Inspekcja Sanitarna wskazuje, że bakterie Legionella rozwijają się szczególnie korzystnie w temperaturze około 25–45°C, a jednym z czynników sprzyjających ich namnażaniu są zastoje wody.

Cyrkulacja może pomóc utrzymać przepływ w rozbudowanej instalacji, ale nie zastępuje prawidłowego zarządzania temperaturą i właściwego projektu instalacji.

Problemem pozostają chociażby nieużywane odgałęzienia, w których woda stoi niezależnie od działania głównej pętli cyrkulacyjnej.

Z tego powodu podczas remontu warto likwidować zbędne „martwe” odcinki instalacji oraz nie wykonywać przewodów znacznie dłuższych, niż wymaga tego układ budynku.

Czy można zrobić cyrkulację w istniejącym domu?

Technicznie tak, ale nie zawsze będzie to opłacalne.

Największym problemem jest konieczność wykonania przewodu powrotnego. Jeżeli podczas budowy nie został przygotowany, trzeba znaleźć trasę prowadzącą od końcowej części instalacji z powrotem do zasobnika.

Łatwiej będzie w domu, w którym można wykorzystać:

• piwnicę,
• poddasze,
• pion instalacyjny,
• zabudowę z płyt gipsowo-kartonowych,
• przestrzeń techniczną,
• remontowaną łazienkę.

Znacznie trudniej, gdy rury znajdują się pod gotowymi płytkami i posadzkami, a między kotłownią i łazienką znajduje się kilka wykończonych pomieszczeń.

W takim przypadku koszt odtworzenia okładzin może wielokrotnie przewyższyć cenę samej pompy i rur.

Dlatego przed modernizacją warto najpierw zmierzyć rzeczywisty problem.

Odkręć najbardziej oddaloną baterię i sprawdź:

1. jak długo trzeba czekać na ciepłą wodę,
2. ile litrów wody wypływa w tym czasie,
3. jak często ten punkt jest używany w ciągu dnia.

Dopiero potem można ocenić, czy komfort uzyskany dzięki cyrkulacji będzie wart zakresu remontu.

Najczęstsze błędy przy cyrkulacji CWU

Brak izolacji przewodów

Instalacja działa, ale bardzo szybko oddaje ciepło do otoczenia. W efekcie źródło ciepła musi częściej dogrzewać wodę.

Pompa pracująca przez całą dobę

Jeżeli domownicy korzystają z ciepłej wody głównie rano i wieczorem, utrzymywanie obiegu przez pozostałą część dnia zwykle nie daje dodatkowego komfortu.

Zbyt duża pompa

Większa moc nie oznacza automatycznie lepszej instalacji. Niepotrzebnie duży przepływ może powodować hałas i pogarszać warunki pracy układu.

Brak zaworu zwrotnego

Może prowadzić do niepożądanego kierunku przepływu i problemów z prawidłowym działaniem obiegu.

Brak równoważenia rozgałęzionej instalacji

Jedna część domu może otrzymywać ciepłą wodę bardzo szybko, podczas gdy w drugiej cyrkulacja działa słabo. W rozbudowanych układach trzeba zadbać o odpowiedni podział przepływu.

Niepotrzebnie duże średnice rur

Zwiększają ilość wody znajdującą się w przewodzie i powierzchnię oddającą ciepło.

Cyrkulacja zamiast usunięcia właściwej usterki

Jeśli ciepła woda wcześniej pojawiała się szybko, a nagle zaczęła płynąć słabo albo jej temperatura jest niestabilna, problemem może być usterka armatury, podgrzewacza albo instalacji. Sama pompa cyrkulacyjna tego nie naprawi.

Cyrkulacja ciepłej wody – zrobić czy nie?

W domu z długimi przewodami i kilkoma łazienkami cyrkulacja ciepłej wody może być bardzo wygodnym rozwiązaniem. Zamiast za każdym razem spuszczać kilka litrów wychłodzonej wody, po odkręceniu baterii znacznie szybciej otrzymuje się wodę o oczekiwanej temperaturze.

Największy sens ma wtedy, gdy:

• punkty poboru są daleko od zasobnika,
• korzysta się z nich często,
• instalacja jest dobrze zaizolowana,
• pompą steruje się zgodnie z rzeczywistym zapotrzebowaniem,
• przewód powrotny można wykonać bez kosztownego rozkuwania gotowych pomieszczeń.

W małym domu z krótką instalacją efekt może być natomiast trudny do zauważenia.

Dlatego przed podjęciem decyzji warto wykonać bardzo prosty test: zmierzyć czas oczekiwania i ilość wody spuszczanej przed pojawieniem się ciepłej. Jeśli za każdym razem do kanalizacji trafia kilka litrów, a sytuacja powtarza się wiele razy dziennie, argument za wykonaniem cyrkulacji staje się znacznie mocniejszy.

Jeżeli natomiast ciepła woda pojawia się po kilku sekundach, dodatkowa pompa i kilkadziesiąt metrów stale nagrzewanej instalacji prawdopodobnie nie przyniosą proporcjonalnej korzyści.

FAQ

Czy cyrkulacja ciepłej wody musi działać cały czas?

Nie. W domu jednorodzinnym najczęściej lepiej zastosować sterowanie czasowe, temperaturowe albo uruchamianie pompy według zapotrzebowania. Ogranicza to straty ciepła w godzinach, kiedy nikt nie korzysta z ciepłej wody.

Czy do cyrkulacji potrzebna jest trzecia rura?

W klasycznej instalacji tak. Oprócz przewodu zimnej i ciepłej wody wykonuje się dodatkowy przewód powrotny cyrkulacji prowadzący w stronę zasobnika.

Czy pompę cyrkulacyjną można zamontować przy zasobniku?

Tak, pompa cyrkulacyjna jest zwykle montowana na przewodzie powrotnym instalacji. Konkretne położenie oraz wymagania montażowe zależą jednak od wybranego urządzenia i układu instalacji.

Czy cyrkulacja zwiększa zużycie energii?

Może. Sama nowoczesna pompa może pobierać niewiele energii elektrycznej, jednak dodatkowe zużycie wynika przede wszystkim ze strat ciepła w nagrzanych przewodach. Dlatego bardzo ważne są izolacja rur i odpowiednie sterowanie.

Czy warto zrobić przewód cyrkulacyjny na etapie budowy, nawet jeśli pompa nie będzie montowana od razu?

Jeżeli układ domu wskazuje, że cyrkulacja może się kiedyś przydać, etap wykonywania instalacji jest najlepszym momentem na przygotowanie odpowiedniej trasy. Późniejsze dołożenie przewodu może wymagać kucia wykończonych ścian i podłóg.

Źródła

• Grundfos – materiały techniczne dotyczące montażu pomp COMFORT w instalacjach cyrkulacji ciepłej wody użytkowej.
• Wilo Polska – materiały techniczne dotyczące pomp cyrkulacyjnych ciepłej wody użytkowej.
• Państwowa Inspekcja Sanitarna – materiały dotyczące zapobiegania namnażaniu bakterii Legionella w instalacjach ciepłej wody.
• Elektroniczny Dziennik Ustaw – akty prawne dotyczące warunków technicznych budynków.
